Devre Analizi Deneme Sınavı Sorusu #1351222

0,33 A

0,49 A

0,67 A

1 A

1,34 A

Yanıt Açıklaması:

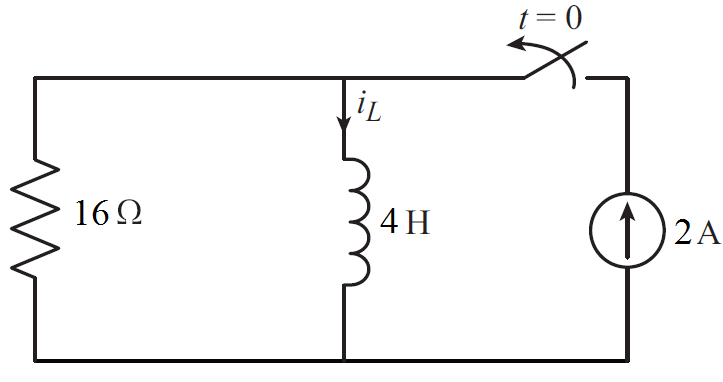

Bu devrede t < 0 için bobin kısa devre gibi davranır ve üzerinden geçen akım,

Olarak hesaplanır. Burada bobin üzerinden geçen akım ani değişim gösteremeyeceğinden I_L0 =i_L(0⁺)=i_L(0^-) olduğu unutulmamalıdır.

Bu devrenin zaman sabiti,

olduğundan i_L(t) akımının zamana göre ifadesi;

Şeklinde bulunur. Buna göre t=100 msn’deki bobin akımı

olarak bulunmaktadır.
