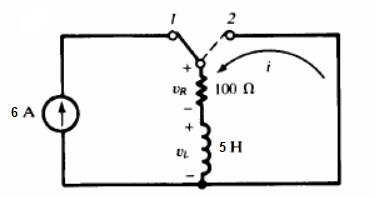

(7., 8. ve 9. sorular aşağıda verilen elektrik devresine göre cevaplanacaktır.)
Şekildeki devrede anahtar t = 0 da 1 konumundan 2 konumuna alınmıştır.
i(t)=?
2e-25t A |
3e-100t A |
6e-5t A |
6e-20t A |
600e-5t A |
Yanıt Açıklaması:
Endüktans üzerinde depolanan alan 6A’lik Sabit akım kaynağı ile aynı yönde akım geçirecektir. Bobin için akımın boşalma denklemi iL(t)= iL(0) e-t/Tşeklindedir. Zaman sabiti T=L/R dir. Böylece anahtarın 1 konumunda 6A değerine dolan bobin için anahtar 2 konumuna getirildiğinde( t > 0) çözüm aşağıdaki şekildedir;
i=I(0)e-Rt/L=6e-20t A
