Devre Analizi Deneme Sınavı Sorusu #1351107

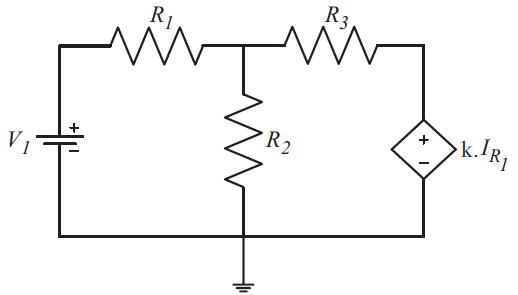

Şekildeki devrede R1 = 2 ?, R2 = 2 ?, R3 = 3 ?, gerilim kaynağının değeri V1 = 14 V ve akım kaynağının değeri k=1 olarak verilmiştir. R3 direnci üzerinden geçen akımın değeri nedir?


1 A

2 A

3 A

4 A

5 A


Yanıt Açıklaması:

R3 direnci üzerindeki akım (I2), Kirchhoff’un akım yasası kullanılarak bulunabilir.
I + I1 + I2 = 0
I1 ve I akımları 8. ve  9. sorularda elde edildi. Bu değerler kullanılarak;
I2=-I1-I=5-2=3 A, olarak bulunur.
