Objeleri x eksenine paralel olarak döndürmek için, referans açısı tanımlanarak döndürme yapılabilir. Bu işlem için modify > rotate seçilerek rotate komutu aktif hale getirilir. Doğru cevap A'dır.

İkincil harita, asıl (birincil) haritanın genellikle 1/16 ya da 1/8 oranındaki büyüklükte olur ve asıl haritanın kenarında verilir. Amacı, asıl haritanın konumsal yerini daha küçük ölçekte vererek genel bir bakıştan sonra harita kullanıcısına asıl haritanın okunmasında yardımcı olmaktır. Esas harita ile ikincil haritanın yönlerinin aynı olması gerekir. Bu nedenle ikincil haritanın, esas haritanın tamamıyla küçültülmüş bir kopyası olmaması, esas haritadaki bazı bilgilerin göz ardı edilerek ikincil haritanın görselliğinin arttırılması yani ikincil haritanın da okunaklı olması gereklidir. İkincil haritanın kenarları çerçeve veya başka bir yöntemle belirgin hale getirilerek esas harita ile görsel bir bağlantı sağlanır.

Objeler verilen birinci ve ikinci kırma uzunluklarına göre belirlenen uzunluklarda kırılır. Bu işlem chamfer komutu ile yapılır. Doğru cevap A'dır.

Polar array kullanım şekillerini görmek için tekrar modify > array komutu seçilerek array diyalog kutusu açılır (Şekil 5.8). Polar array seçilir. Şekil seçilerek bir kez enter’a basılır. Merkezi belirlemek için uygun yere tıklanır. Items 6 ve fill 360° olarak girilir (Şekil 5.9). Doğru cevap C’dir.

Şekil 8.2

Visualize > Model Viewports > Viewports configuration > Two:Horizontal

Visualize > Views > SW(South West (Güneybatı)) Isometric. Bu işlem nesnenin "Güneybatı" yönünden izometrik perspektif görünüşünü göstermektedir. Doğru cevap A şıkkıdır.

Union komutunun, kısa komutu ‘uni’ dir. Union komutunu aktif hale getirmek için komut satırına ‘uni’ yazılıp enter’a basılır.

3 boyutlu temel komutlar şunlardır;
• Extrude,
• 3D Views,
• Union,
• Subtract,
• Intersect.

Bu komutlar üç boyutlu nesne oluşturmada ya da 3 boyutlu nesneler üzerinde işlem yapmak için kullanıan komutlardır.  Line komutu ise 2 boyutlu çizim komutudur. Doğru cevap E şıkkıdır.

Birbirinden bağımsız olarak çizilmiş objeleri tek bir nesne haline dönüştürme işlemi Union (birleştirme) komutu ile yapılır.

Scale komutunu aktif hale getirmek için komut satırına sc yazılıp enter’a basılır.

Rotate komutunun kısayolu "ro"dur.

Array Komutu

Array seçilen bir objenin rectangular (dik açılı) veya polar (kutupsal) olarak çoğaltılmasını sağlamaktadır. Öncelikli olarak rectangular array gösterilecektir. Modify > Array seçilir.

Doğru yanıt C'dir.

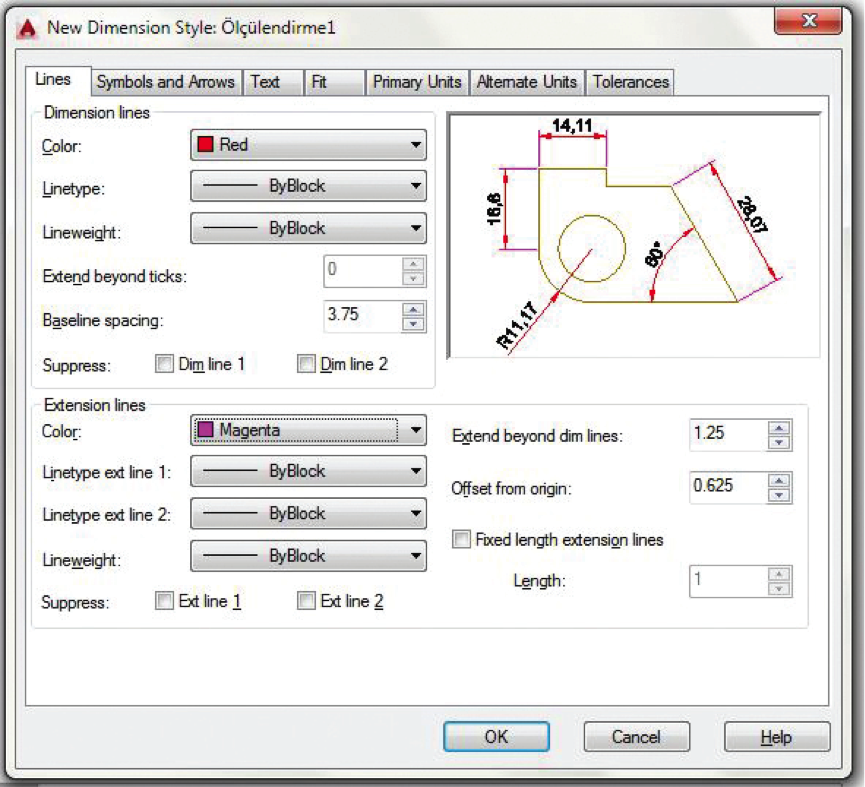

Ölçülendirme stilleri ile ilgili yukarıda yer alan görsel incelendiğinde Draw sekmesinin bu komut altında olmadığı görünmektedir.

Ölçü değerlerini gösteren yazılar, text style fonksiyonları kullanılarak istenilen özellikte yazılar halinde yazdırılabilirler. Yazı şeklini ayarlamak için annotation > Standart > manage text style seçilerek text style diyalog kutusu görüntülenir. Doğru yanıt A seçeneğidir.

Color faces işlemi ile seçilen yüzeyin çizgileri renk değiştirir. Boyanılan yüzeyin rengini görmek için Visualize > Visual Styles > Conceptual kullanılır

Dik üçgende hipotenüsün açılı olmasından dolayı gerçek uzunluğunu ölçerken Aligned komutu kullanılır.  Doğru cevap E.

Günümüzde en yaygın kullanılan baskı tekniği, düz baskı prensibine dayanan ofset baskı tekniğidir. Litografi ya da offset baskı matbaacılık endüstrisinde büyük ölçüde diğer klişe baskı yöntemlerinin yerine geçmiştir. Kartografya açısından ise, basılan haritaların neredeyse tamamı litografi yöntemi ile basılmaktadır. Litografinin bu derece yaygın olmasının nedeni hem ekonomik olması hem de yüksek kalitede baskıya imkân vermesidir.
