2013–2014 Vize (Ara Sınav) Çıkmış Soruları

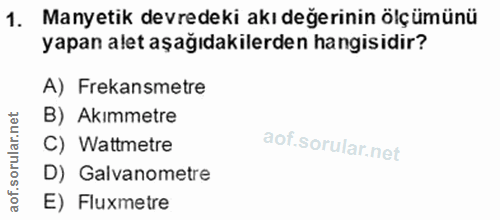

Manyetik devredeki akı değerinin ölçümünü yapan alet aşağıdakilerden hangisidir? A) Frekansmetre B) Akımmetre C) Wattmetre D) Galvanometre E) Fluxmetre

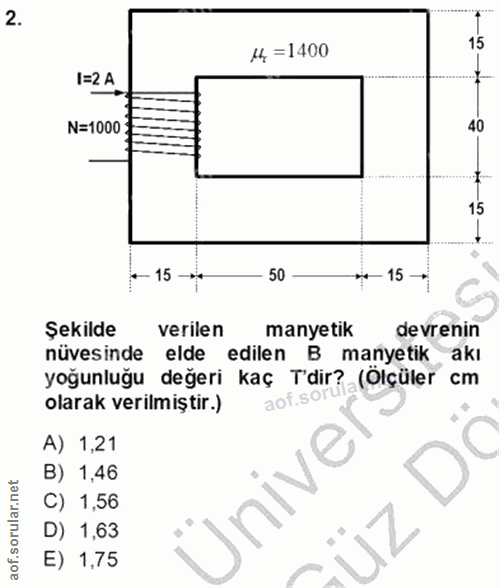

M =1400 15 I=2A. N=1000 15 - 15 → - 50 * 15- Şekilde verilen manyetik devrenin nüvesinde elde edilen B manyetik akı olärak verideşeri kag Tdir? (Öçüler cm olarak verilmiştir.) A) 1,21 B) 1,46 Ünivel C) 1,56 D) 1,63 E) 1,75

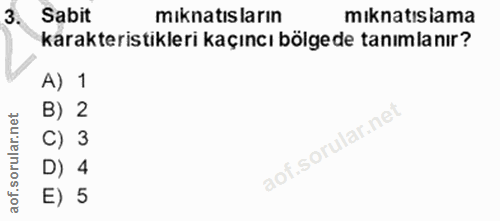

Sabit mıknatısların mıknatıslama karakteristikleri kaçıncı bölgede tanımlanır? A) 1 B) 2 C) 3 D) 4 E) 5

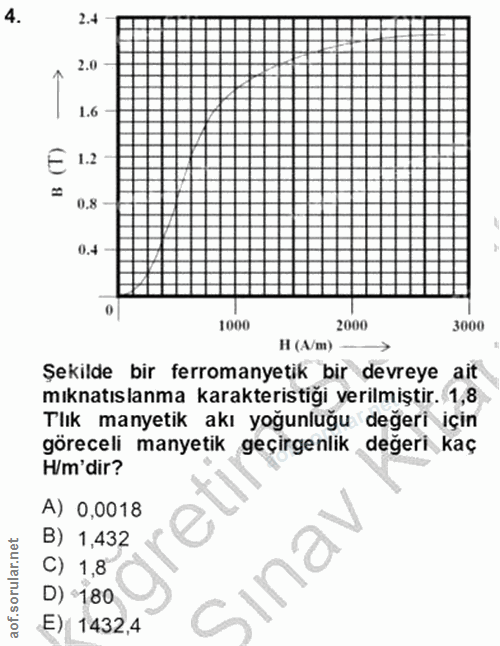

4 2.0 1.6 E 1.2 0.8 0.4 1000 2000 3000 H (A/m) Şekilde bir ferromanyetik bir devreye ait mıknatıslanma karakteristiği verilmiştir. 1,8 Tlık manyetik akı yoğunluğu değeri için göreceli manyetik geçirgenlik değeri kaç H/m'dir? A) 0,0018 B) 1,432 C) 1,8 sına D) *180 E) 1432,4

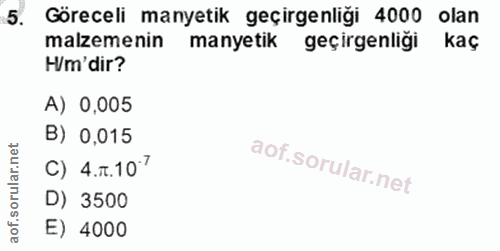

Göreceli manyetik geçirgenliği 4000 olan malzemenin manyetik geçirgenliği kaç H/m'dir? A) 0,005 B) 0,015 c) 4.7.10' D) 3500 E) 4000

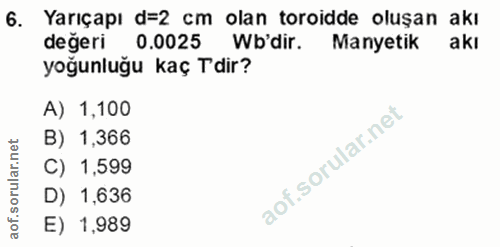

Yarıçapı d=2 cm olan toroidde oluşan akı değeri 0.0025 Wb'dir. Manyetik akı yoğunluğu kaç Tdir? A) 1,100 B) 1,366 C) 1,599 D) 1,636 E) 1,989

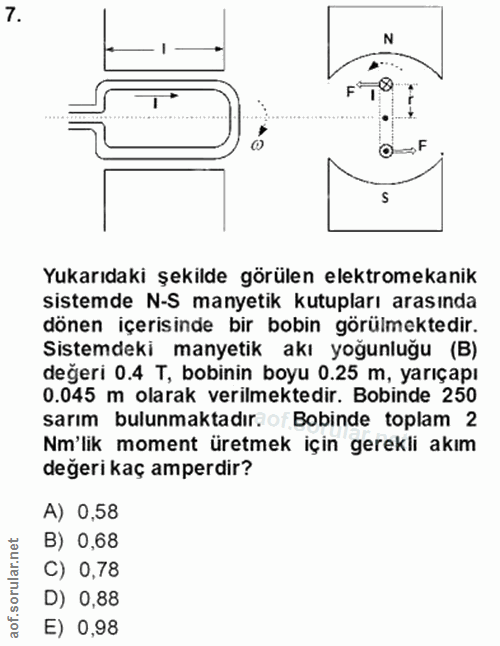

N Yukarıdaki şekilde görülen elektromekanik sistemde N-S manyetik kutupları arasında dönen içerisinde bir bobin görülmektedir. Sistemdeki manyetik akı yoğunluğu (B) değeri 0.4 T, bobinin boyu 0.25 m, yarıçapı 0.045 m olarak verilmektedir. Bobinde 250 sarım bulunmaktadır. or Bobinde toplam 2 Nm'lik moment üretmek için gerekli akım değeri kaç amperdir? A) 0,58 B) 0,68 C) 0,78 D) 0,88 E) 0,98

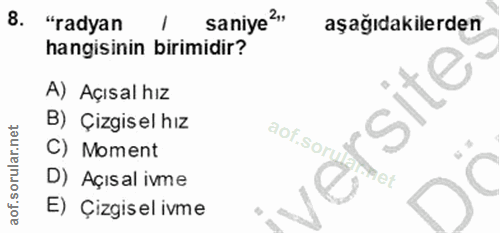

"radyan saniye?, aşağıdakilerden hangisinin birimidir? A) Açısal hız B) Çizgisel hız aof.sory C) Moment D) Açısal ivme E) Çizgisel ivme

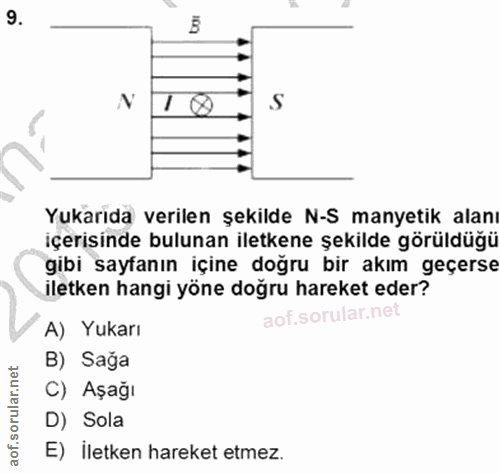

N Yukarıda verilen şekilde N-S manyetik alanı içerisinde bulunan iletkene şekilde görüldüğü gibi sayfanın içine doğru bir akım geçerse iletken hangi yöne doğru hareket eder? A) Yukarı aof.sorular.ne B) Sağa C) Aşağı D) Sola E) İletken hareket etmez.

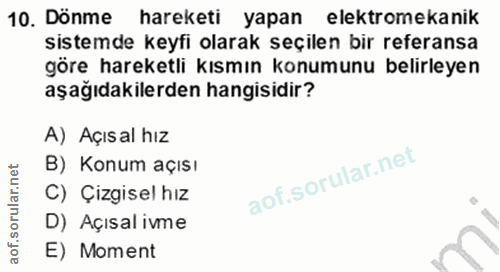

Dönme hareketi yapan elektromekanik sistemde keyfi olarak seçilen bir referansa göre hareketli kısmın konumunu belirleyen aşağıdakilerden hangisidir? A) Açısal hız B) Konum açısı C) Çizgisel hız D) Açısal ivme E) Moment

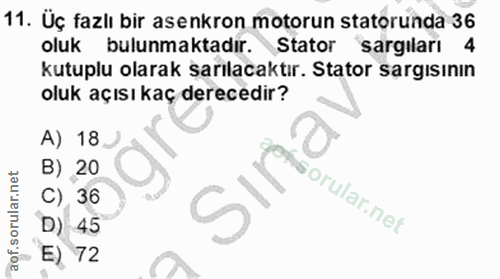

Üç fazlı bir asenkron motorun statorunda 36 oluk bulunmaktadır. Stator sargiları 4 kutuplu olarak şarılacaktır. Stator sargısının oluk açısı kaç derecedir? A) 18 B) 20 C), 36 D) 45 E) 72

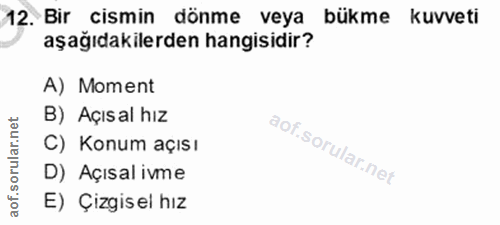

Bir cismin dönme veya bükme kuvveti aşağıdakilerden hangisidir? A) Moment B) Açısal hız C) Konum açısı oru D) Açısal ivme aof. E) Çizgisel hız

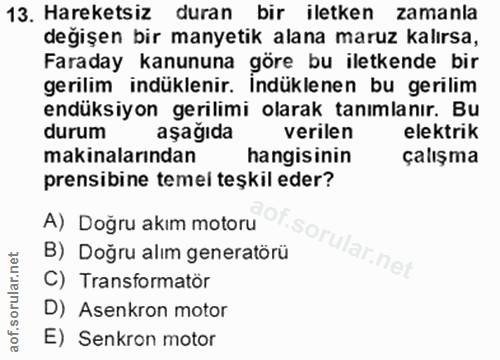

Hareketsiz duran bir iletken zamanla değişen bir manyetik alana maruz kalırsa, Faraday kanununa göre bu iletkende bir gerilim indüklenir. Indüklenen bu gerilim endüksiyon gerilimi olarak tanımlanır. Bu durum aşağıda verilen elektrik makinalarından hangisinin çalışma prensibine temel teşkil eder? A) Doğru akım motoru B) Doğru alım generatörü C) Transformatör D) Asenkron motor E) Senkron motor

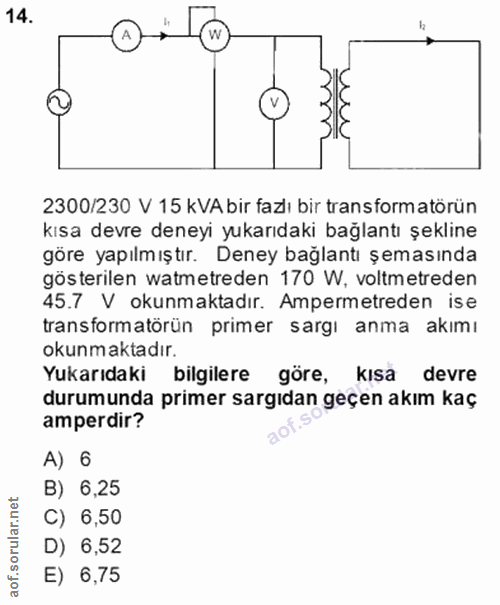

2300/230 V 15 kVA bir fazlı bir transform atörün kısa devre deneyi yukarıdaki bağlantı şekline göre yapılmıştır. Deney bağlantı şemasında gösterilen watmetreden 170 W, voltmetreden 45.7 V okunmaktadır. Ampermetreden ise transformatörün primer sargı anma akımı okunmaktadır. Yukarıdaki bilgilere göre, kısa devre durumunda primer sargıdan geçen akım kaç amperdir? A) 6 B) 6,25 C) 6,50 D) 6,52 E) 6,75

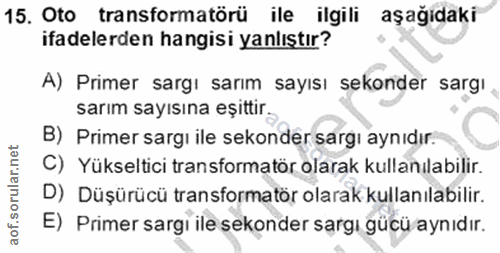

Oto transformatörü ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Primer sargı sarım sayısı sekonder sargı sarım sayısına eşittir. B) Primer sargı ile sekonder sargı aynıdır. C) Yükseltici transformatör olarak kullanılabilir. D) Düşürücü transformatör olarak kullanılabilir. E) Primer sargi ile sekonder sargı gücü aynıdır.

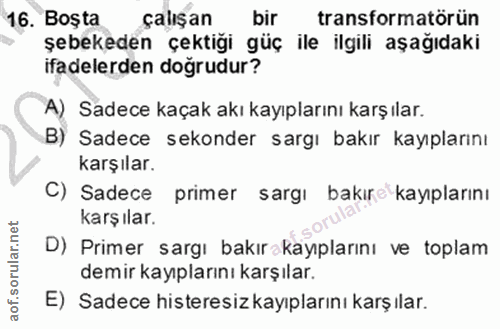

Boşta çalışan bir transformatörün şebekeden çektiği güç ile ilgili aşağıdaki ifadelerden doğrudur? A) Sadece kaçak akı kayıplarını karşılar. B) Sadece sekonder sargı bakır kayıplarını karşılar. C) Sadece primer sargi bakıre kayıplarını karşılar. D) Primer sargı bakır kayıplarını ve toplam demir kayıplarını karşılar. E) Sadece histeresizkayıplarını karş ılar.

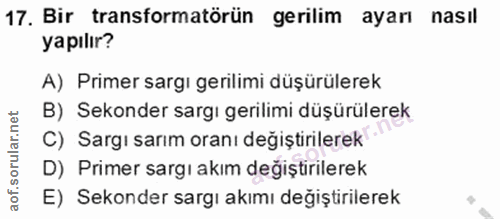

Bir transformatörün gerilim ayarı nasıl yapılır? A) Primer sargı gerilimi düşürülerek B) Sekonder sargı gerilimi düşürülerek C) Sargı sarım oranı değiştirilerek D) Primer sargı akım değiştirilerek E) Sekonder sargı akımı değiştirilerek

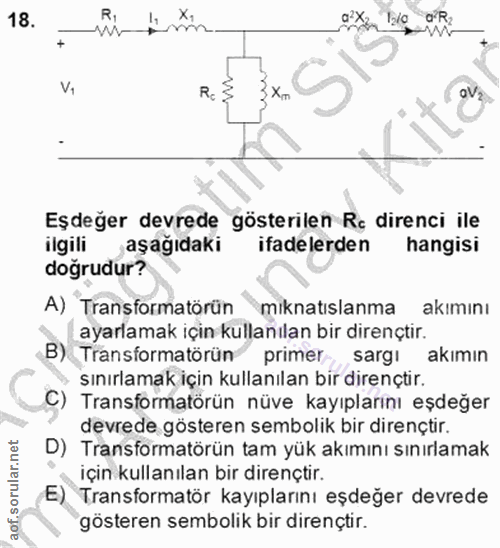

a Ri 0V2 Eşdeğer devrede gösterilen Rç direnci ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Transformatörün mıknatıslanma akımını ayarlamak için kullanılan bir dirençtir. B) Transformatörün primer, sargı akımın sınırlamak için kullanılan bir dirençtir. C) Transformatörün nüve kayıplarını eşdeğer devrede gösteren sembolik bir dirençtir. D) Transformatörün tam yük akımını sınırlamak için kullanılan bir dirençtir. E) Transformatör kayıplarını eşdeğer devrede gösteren sembolik bir dirençtir.

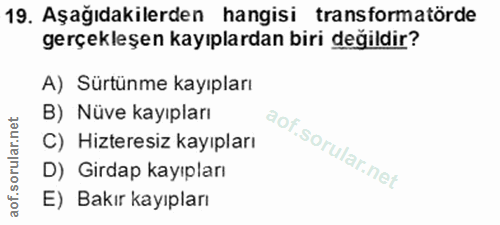

Aşağıdakilerden hangisi transformatörde gerçekleşen kayıplardan biri değildir? A) Sürtünme kayıpları B) Nüve kayıpları C) Hizteresiz kayıpları D) Girdap kayıpları E) Bakır kayıpları

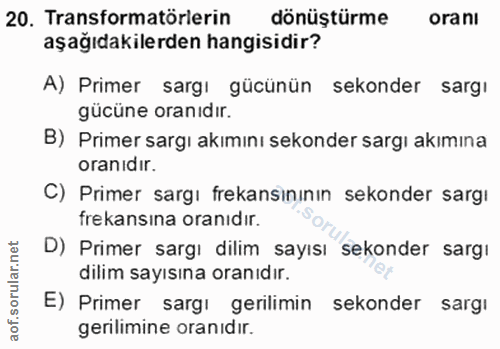

Transformatörlerin dönüştürme oranı aşağıdakilerden hangisidir? A) Primer sargı gücünün sekonder sargı gücüne oranıdir. B) Primer sargı akımını sekonder sargı akımına oranidir. C) Primer sargı frekansinının sekonder sargı frekansina oranidir. D) Primer sargı dilim sayısı sekonder sargı dilim sayısına oranıdır. E) Primer sargı gerilimin sekonder sargı gerilimine oranıdır.
