2013–2014 Final (Dönem Sonu) Çıkmış Soruları

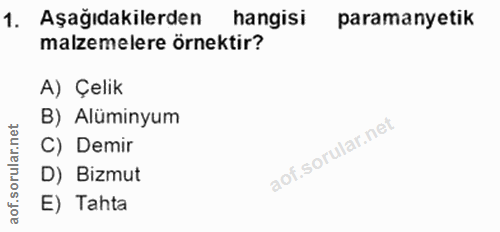

Aşağıdakilerden hangisi paramanyetik malzemelere örnektir? A) Çelik B) Alüminyum rular.n C) Demir D) Bizmut aof. E) Tahta

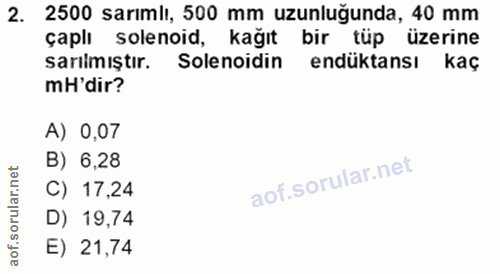

2500 sarımlı, 500 mm uzunluğunda, 40 mm çaplı solenoid, kağıt bir tüp üzerine sarılmıştır. Solenoidin endüktansı kaç mH'dir? A) 0,07 B) 6,28 C) 17,24 D) 19,74 E) 21,74

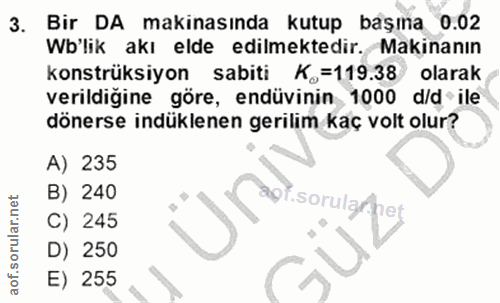

Bir DA makinasında kutup başına 0.02 Wb'lik akı elde edilmektedir. Makinanın konstrüksiyon sabiti K =119.38 olarak verildiğine göre, endüvinin 1000 d/d•ile dönerse indüklenen gerilim kaç volt olur? A) 235 B) 240 C) 245 D) 250 E) 255

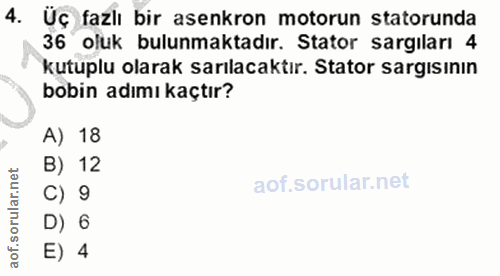

Üç fazlı bir asenkron motorun statorunda 36 oluk bulunmaktadır. Stator sargıları 4 kutuplu olarak sarılacaktır. Stator sargısının bobin adımı kaçtır? A) 18 B) 12 C) 9 D) 6 E) 4

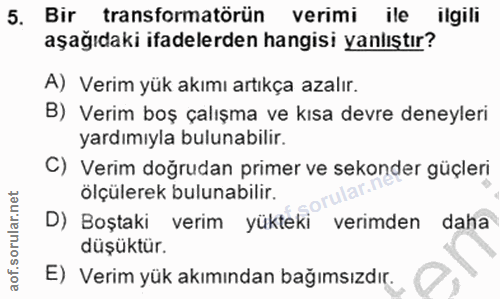

Bir transformatörün verimi ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Verim yük akımı artıkça azalır. B) Verim boş çalışma ve kısa devre deneyleri yardımıyla bulunabilir. C) Verim doğrudan primer ve sekonder güçleri ölçülerek bulunabilir. D) Boştaki verim yükteki verimden daha düşüktür. E) Verim yük akımından bağımsızdır.

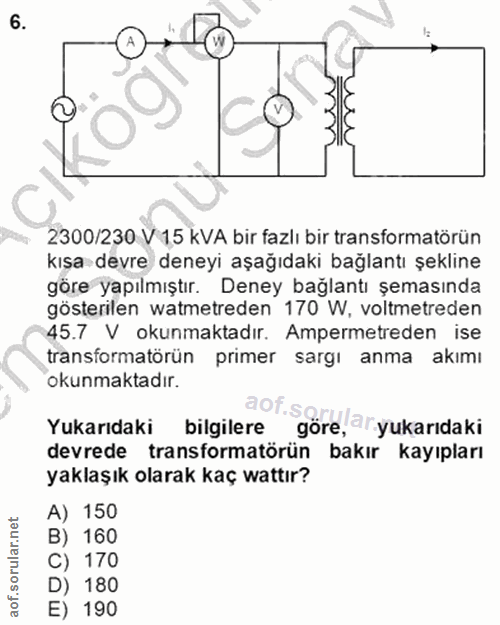

2300/230 V 15 kVA bir fazlı bir transformatörün kışa devre deneyi aşağıdaki bağlantı şekline göre yapılmıştır. Deney bağlantı şemasında gösterilen watmetreden 170 W, voltmetreden 45.7 V okunmaktadır. Ampermetreden ise transformatörün primer sargı anma akımı okunmaktadır. aot.sq. Yukarıdaki bilgilere göre, ar yukarıdaki devrede transformatörün bakır kayıpları yaklaşık olarak kaç wattır? A) 150 B) 160 C) 170 D) 180 E) 190

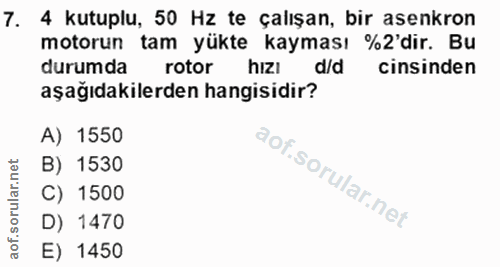

4 kutuplu, 50 Hz te çalışan, bir asenkron motorun tam yükte kayması %2'dir. Bu durumda rotor hızı d/d cinsinden aşağıdakilerden hangisidir? A) 1550 aor. B) 1530 C) 1500 D) 1470 E) 1450

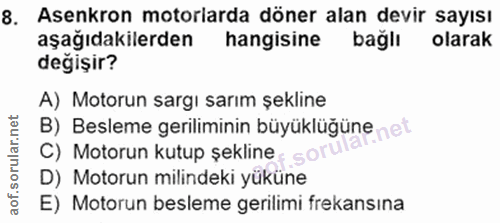

Asenkron motorlarda döner alan devir sayısı aşağıdakilerden hangisine bağlı olarak değişir? A) Motorun sargı sarım şekline B) Besleme geriliminin büyüklüğüne net C) Motorun kutup şekline sor D) Motorun milindeki yüküne E) Motorun besleme gerilimi frekansına

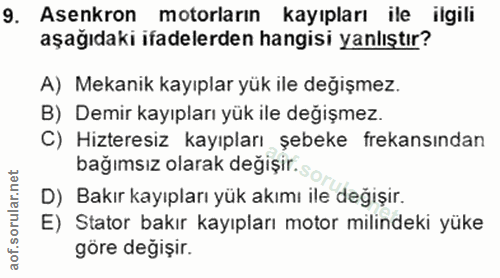

Asenkron motorların kayıpları ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Mekanik kayıplar yük ile değişmez. B) Demir kayıpları yük ile değişmez. C) Hizteresiz kayıpları şebeke frekansından bağımsız olarak değişir.s D) Bakır kayıpları yük akımı ile değişir. E) Stator bakır kayıpları motor milindeki yüke göre değişir.

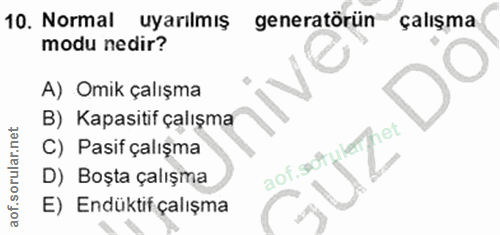

Normal uyarılmış generatörün çalışma modu nedir? A) Omik çalışma B) Kapasitif çalışma ethet C) Pasif çalışma aof.s0f D) Boşta çalışma E) Endüktif çalışma

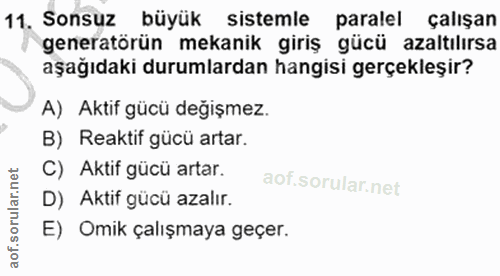

Sonsuz büyük sistemle paralel çalışan generatörün mekanik giriş gücü azaltılırsa aşağıdaki durumlardan hangisi gerçekleşir? A) Aktif gücü değişmez. B) Reaktif gücü artar. C) Aktif gücü artar. D) Aktif gücü azalır. E) Omik çalışmaya geçer.

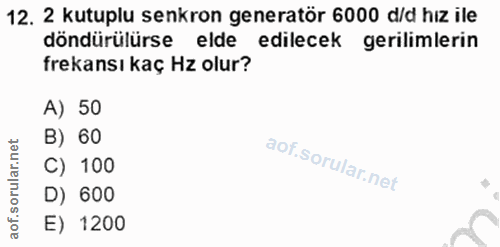

2 kutuplu senkron generatör 6000 d/d hız ile döndürülürse elde edilecek gerilimlerin frekansı kaç Hz olur? A) 50 B) 60 C) 100 D) 600 E) 1200

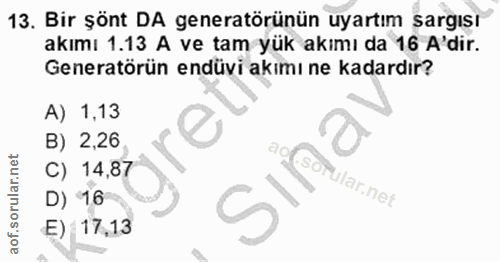

Bir şönt DA generatörünün uyartım sargısı akımı 1.13 A ve tam yük akımı da 16 A'dir. Generatörün endüvi akımı ne kadardır? A) 1,13 B) 2,26 C) 14,87 ular.net D) 16 E) 17,13

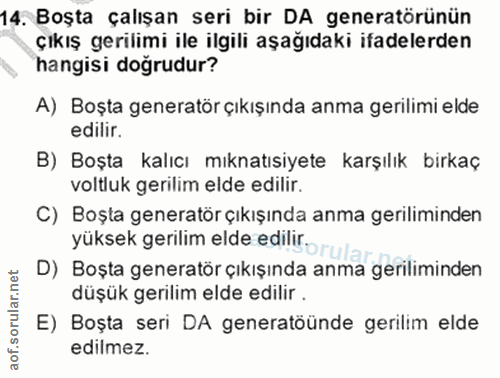

Boşta çalışan seri bir DA generatörünün çıkış gerilimi ile ilgili aşağıdaki ifadelerden hangisi dogrudur? A) Boşta generatör çıkışında anma gerilimi elde edilir. B) Boşta kalıcı mıknatısiyete karşılık birkaç voltluk gerilim elde edilir. C) Boşta generatör çıkışında anma geriliminden yüksek gerilim elde edilirorula D) Boşta generatör çıkışında anma geriliminden düşük gerilim elde edilir. E) Boşta seri DA generatöünde gerilim elde edilmez.

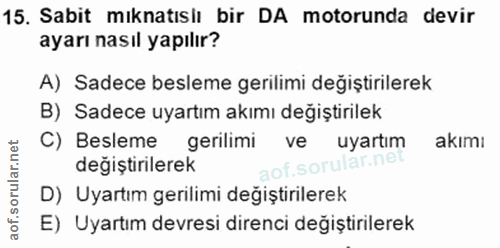

Sabit mıknatıslı bir DA motorunda devir ayarı nasıl yapılır? A) Sadece besleme gerilimi değiştirilerek B) Sadece uyartım akımı değiştirilek C) Besleme gerilimi ve uyartım akımi değiştirilerek D) Uyartım gerilimi değiştirilerek E) Uyartım devresi direnci değiştirilerek

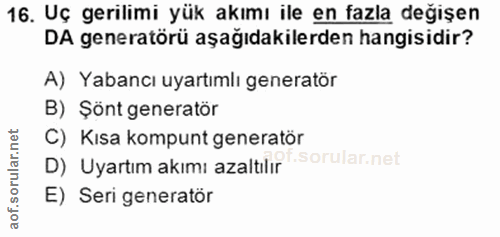

Uç gerilimi yük akımı ile en fazla değişen DA generatörü aşağıdakilerden hangisidir? A) Yabancı uyartımlı generatör B) Şönt generatör C) Kısa kompunt generatör D) Uyartım akımı azaltılır T. E) Seri generatör

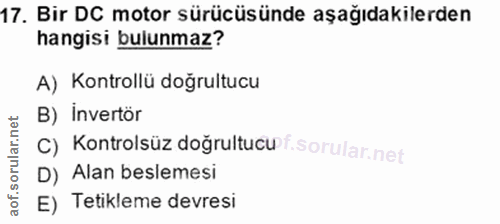

Bir DC motor sürücüsünde aşağıdakilerden hangisi bulunmaz? A) Kontrollü doğrultucu B) invertör C) Kontrolsüz doğrultucu f. D) Alan beslemesi E) Tetikleme devresi

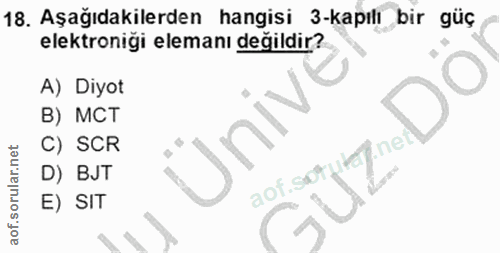

Aşağıdakilerden hangisi 3-kapılı bir güç elektroniği elemanı değildir? A) Diyot B) MCT C) SCR aof.sotutaf.net D) BJT E) SIT

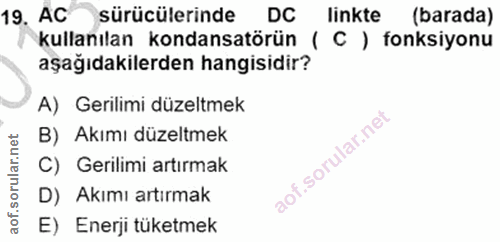

AC sürücülerinde DC linkte (barada) kullanılan kondansatörün ( C ) fonksiyonu aşağıdakilerden hangisidir? A) Gerilimi düzeltmek B) Akımı düzeltmek C) Gerilimi artırmak D) Akımı artırmak E) Enerji tüketmek

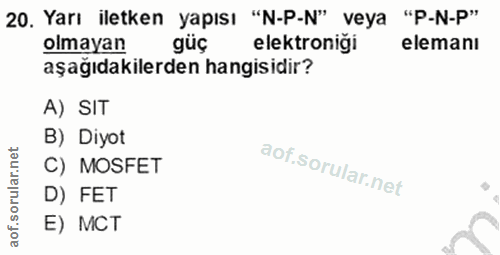

Yarı iletken yapısı "N-P-N" veya "P-N-P" olmayan güç elektroniği elemanı aşağıdakilerden hangisidir? A) SIT B) Diyot C) MOSFET D) FET E) MCT
