2012–2013 Vize (Ara Sınav) Çıkmış Soruları

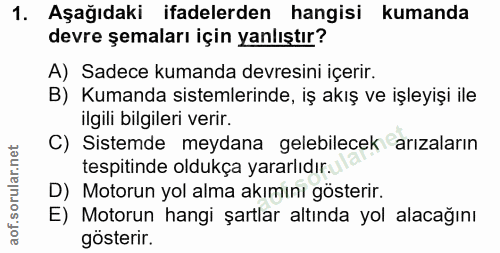

Aşağıdaki ifadelerden hangisi kumanda devre şemaları için yanlıştır? A) Sadece kumanda devresini içerir. B) Kumanda sistemlerinde, iş akış ve işleyişi ile ilgili bilgileri verir. C) Sistemde meydana gelebilecek arızaların tespitinde oldukça yararlıdır. D) Motorun yol alma akımını gösterir. E) Motorun hangi şartlar altında yol alacağını gösterir.

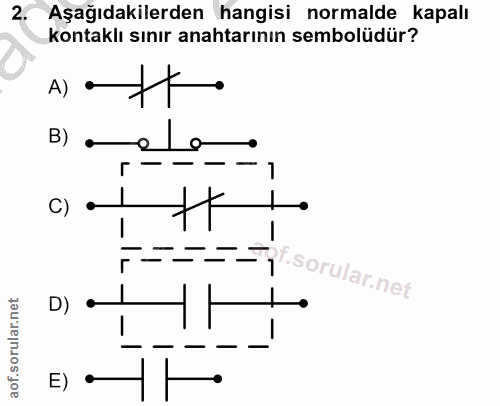

Aşağıdakilerden hangisi normalde kapalı kontaklı sınır anahtarının sembolüdür? A) a B) . • 1 aal t L D) - E) -

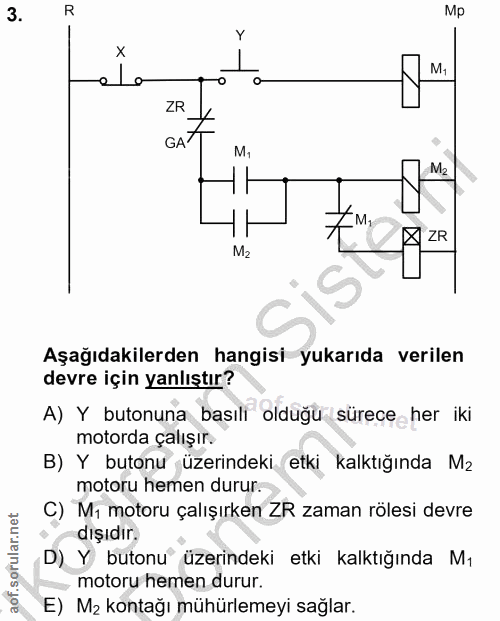

R Mp Y M1 e ZR GA M, X ZR M2 Aşağıdakilerden hangisi yukarıda verilen devre için yanlıştır? A) Y butonuna basıli olduğu sürece her iki motorda çalışır. B) Y butonu üzerindeki etki kalktığında M2 motoru hemen durur. C) Mı motoru çalışırken ZR zaman rölesi devre dışıdır. D) Y butonu üzerindeki etki kalktığında Mı motoru hemen durur. E) M2 kontağı mühürlemeyi sağlar.

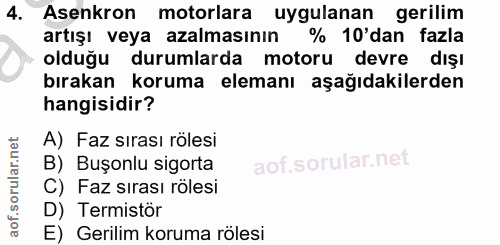

Asenkron motorlara uygulanan gerilim artışı veya azalmasının % 10'dan fazla oldugu durumlarda motoru devre dışı bırakan koruma elemanı aşağıdakilerden hangisidir? A) Faz sırası rölesi B) Buşonlu sigorta C) Faz sırası rölesi D) Termistör E) Gerilim koruma rölesi

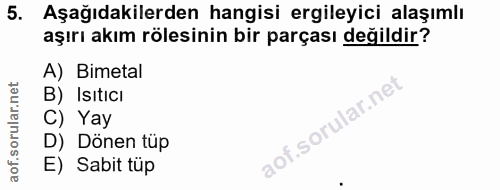

Aşağıdakilerden hangisi ergileyici alaşımlı aşırı akım rölesinin bir parçası değildir? A) Bimetal B) Isıtıcı C) Yay D) Dönen tüp E) Sabit tüp

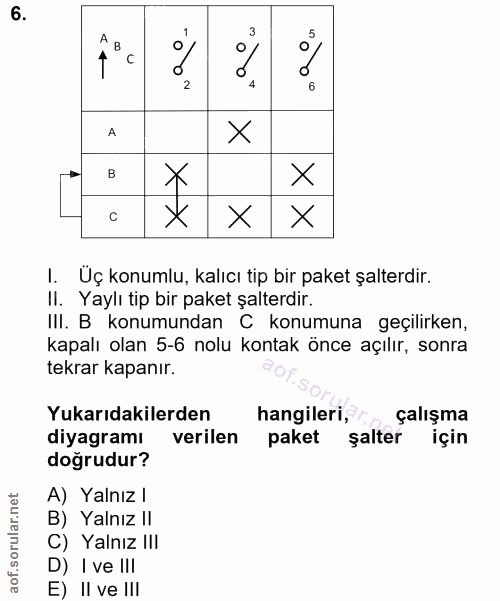

A 1 A X X X X I. Üç konumlu, kalıcı tip bir paket şalterdir. II. Yaylı tip bir paket şalterdir. IlI. B konumundan C konumuna geçilirken, kapalı olan 5-6 nolu kontak önce açılır, sonra tekrar kapanır. Yukarıdakilerden hangileri, çalışma diyagramı verilen paket şalter için doğrudur? A) Yalnız l B) Yalnız II C) Yalnız III D) I ve IlI E) II ve IlI

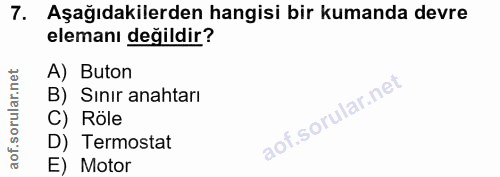

Aşağıdakilerden hangisi bir kumanda devre elemanı değildir? A) Buton B) Sınır anahtarı C) Röle D) Termostat E) Motor

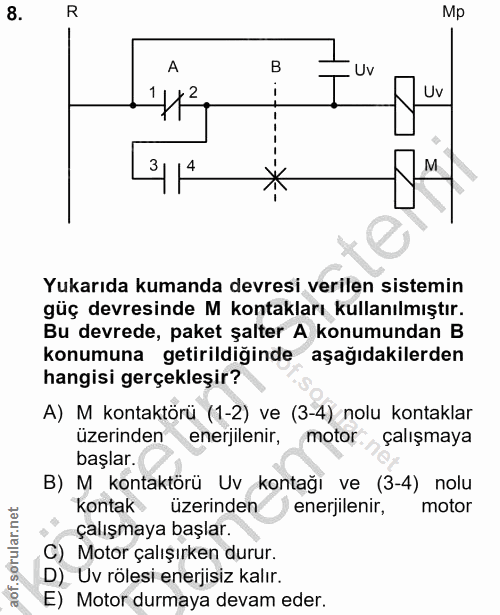

R Mp A • Ur 4112 Uv 3 14 M Yukarıda kumanda devresi verilen sistemin güç devresinde M kontakları kullanılmıştır. Bu devrede, paket şalter A konumundan B konumuna getirildiğinde aşağıdakilerden hangisi gerçekleşir? A) M kontaktörü (1-2) ve (3-4) nolu kontaklar üzerinden enerjilenir, motor çalışmaya başlar. B) M kontaktörü Uv kontağı ve (3-4) nolu kontak üzerinden enerjilenir, motor çalışmaya başlar. C) Motor çalışırken durur. D) Uv rölesi enerjisiz kalır. E) Motor durmaya devam eder.

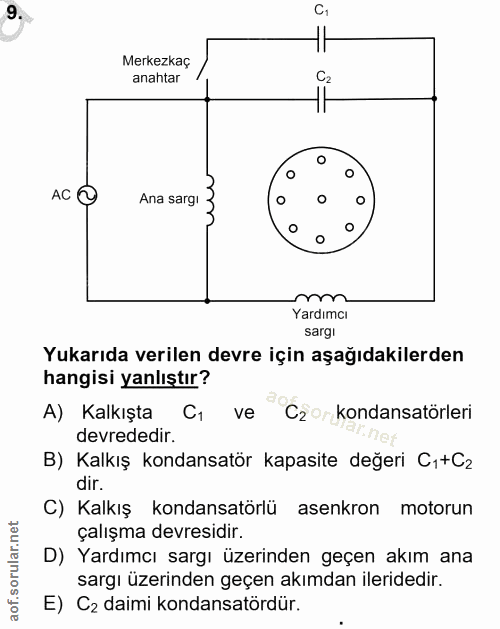

Merkezkaç anahtar C2 AC O Ana sargi Yardımcı sargi Yukarıda verilen devre için aşağıdakilerden hangisi yanlıştır? A) Kalkışta ve C2°• kondansatörleri devrededir. B) Kalkış kondansatör kapasite değeri C1+Cz dir. C) Kalkış kondansatörlü asenkron motorun çalışma devresidir. D) Yardımcı sargı üzerinden geçen akım ana sargı üzerinden geçen akımdan ileridedir. E) C2 daimi kondansatördür.

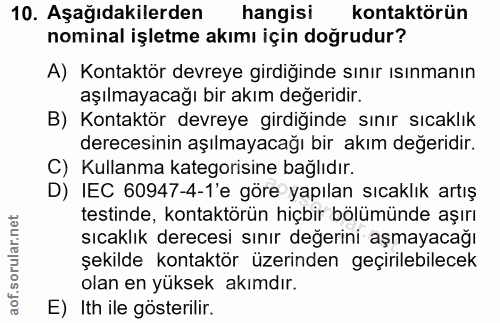

Aşağıdakilerden hangisi kontaktörün nominal işletme akımı için doğrudur? A) Kontaktör devreye girdiğinde sınır ısınmanın aşılmayacağı bir akım değeridir. B) Kontaktör devreye girdiğinde sınır sıcaklık derecesinin aşılmayacağı bir akım değeridir. C) Kullanma kategorisine bağlıdır. D) IEC 60947-4-1'e göre yapılan sıcaklık artış testinde, kontaktörün hiçbir bölümünde aşırı sıcaklık derecesi sınır değerini aşmayacağı şekilde kontaktör üzerinden geçirilebilecek olan en yüksek akımdır. E) Ith ile gösterilir.

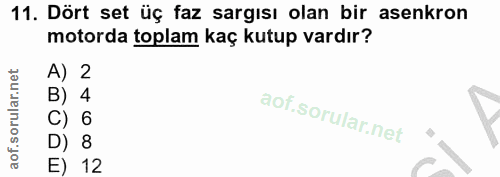

Dört set üç faz sargısı olan bir asenkron motorda toplam kaç kutup vardır? A) 2 B) 4 C) 6 D) 8 E) 12

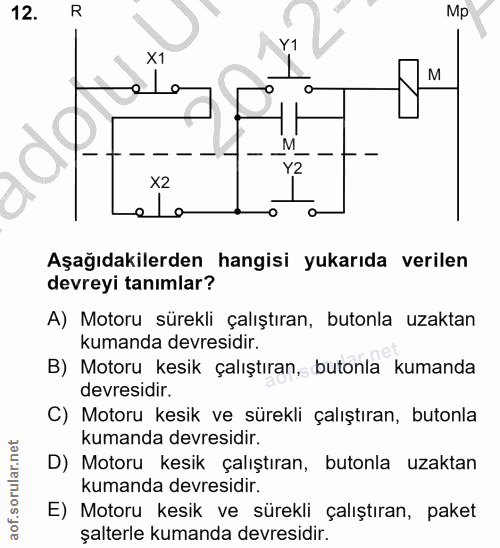

R Mp Y1 X1 Y2 X2 Aşağıdakilerden hangisi yukarıda verilen devreyi tanımlar? A) Motoru sürekli çalıştıran, butonla uzaktan kumanda devresidir. B) Motoru kesik çalıştıran, butonla kumanda devresidir. C) Motoru kesik ve sürekli çalıştıran, butonla kumanda devresidir. D) Motoru kesik çalıştıran, butonla uzaktan kumanda devresidir. E) Motoru kesik ve sürekli çalıştıran, paket şalterle kumanda devresidir.

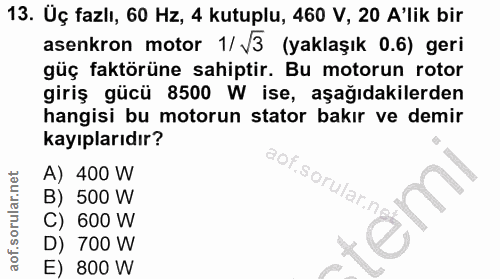

Üç fazlı, 60 Hz, 4 kutuplu, 460 V, 20 A'lik bir asenkron motor 1/ V3 (yaklaşık 0.6) geri güç faktörüne sahiptir. Bu motorun rotor giriş gücü 8500 W ise, aşağıdakilerden hangisi bu motorun stator bakır ve demir kayıplarıdır? A) 400 W .sorular.n B) 500 W 600 W D) 700 W E) 800 W

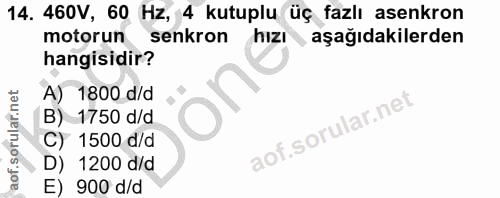

460V, 60 Hz, 4 kutuplu üç fazlı asenkron motorun senkron hızI aşağıdakilerden hangisidir? A) 1800 d/d B) 1750 d/d C) 1500 d/d D) 1200 d/d E) 900 d/d

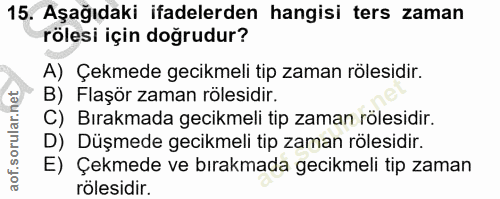

Aşağıdaki ifadelerden hangisi ters zaman rölesi için doğrudur? A) Çekmede gecikmeli tip zaman rölesidir. B) Flaşör zaman rölesidir. C) Bırakmada gecikmeli tip zaman rölesidir. D) Düşmede gecikmeli tip zaman rölesidir. E) Çekmede ve bırakmada gecikmeli tip zaman rölesidir.

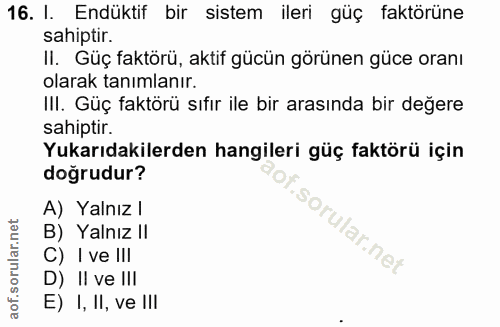

I. Endüktif bir sistem ileri güç faktörüne sahiptir. II. Güç faktörü, aktif gücün görünen güce oranı olarak tanımlanır. III. Güç faktörü sıfır ile bir arasında bir değere sahiptir. Yukarıdakilerden hangileri güç faktörü için doğrudur? A) Yalnız l B) Yalnız II C) I ve III D) II ve IlI E) I, II, ve IlI

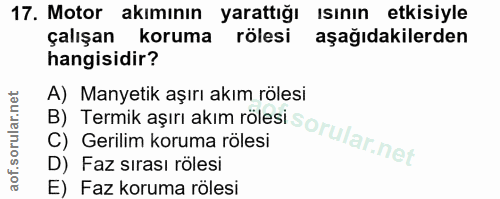

Motor akımının yarattığı ısının etkisiyle çalışan koruma rölesi aşağıdakilerden hangisidir? A) Manyetik aşırı akım rölesi C) Gerilim koruma rölesi D) Faz sırası rölesi B) Termik aşırı akım rölesı sorularnet E) Faz koruma rölesi

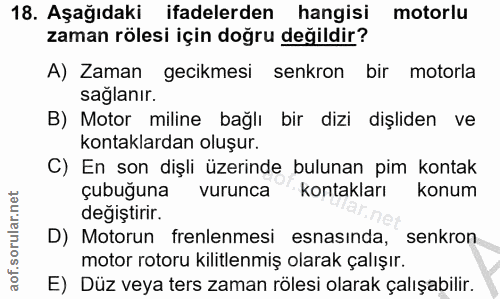

Aşağıdaki ifadelerden hangisi motorlu zaman rölesi için doğru değildir? A) Zaman gecikmesi senkron bir motorla sağlanır. B) Motor miline bağlı bir dizi dişliden ve kontaklardan oluşur. C) En son dişli üzerinde bulunan pim kontak çubuğuna vurunca •kontakları konum değiştirir. D) Motorun frenlenmesi esnasinda, senkron. motor rotoru kilitlenmiş olarak çalışır. E) Düz veya ters zaman rölesi olarak çalışabilir.

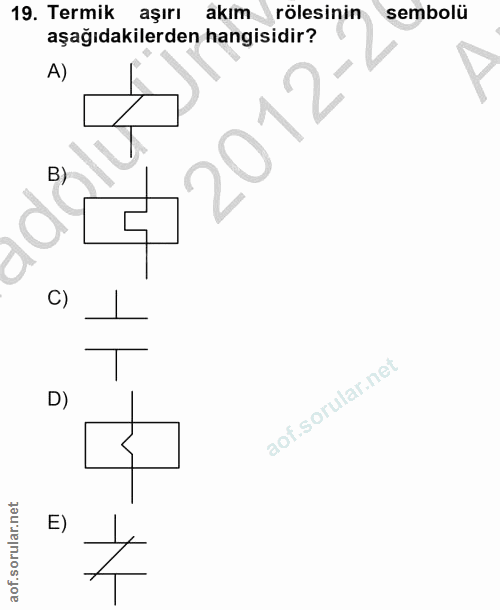

Termik aşırı akım rölesinin sembolü aşağıdakilerden hangisidir? A) 90g

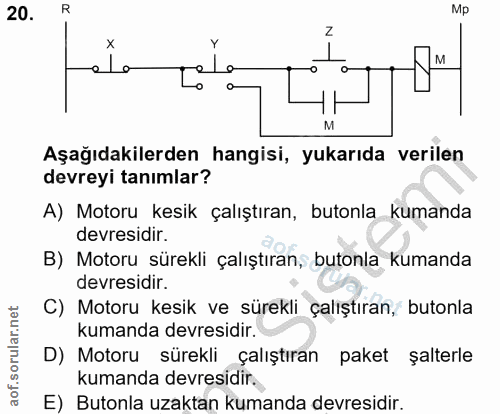

R Mp Aşağıdakilerden hangisi, yukarıda verilen devreyi tanımlar? A) Motoru kesik çalıştıran, butonla kumanda devresidir. B) Motoru sürekli çalıştıran, butonla kumanda devresidir. C) Motoru kesik ve sürekli çalıştıran, butonla kumanda devresidir. D) Motoru sürekli çalıştıran paket şalterle kumanda devresidir. E) Butonla uzaktan kumanda devresidir.
