2012–2013 Final (Dönem Sonu) Çıkmış Soruları

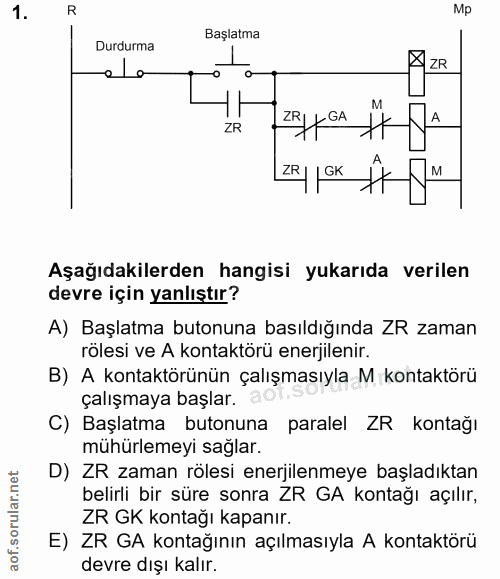

R Mp Başlatma Durdurma elo ZR M ZR/K • GA ZR L ZR Aşağıdakilerden hangisi yukarıda verilen devre için yanlıştır? A) Başlatma butonuna basıldığında ZR zaman rölesi ve A kontaktörü enerjilenir. B) A kontaktörünün çalışmasıyla M kontaktörü çalışmaya başlar. aC C) Başlatma butonuna paralel ZR kontağı mühürlemeyi sağlar. D) ZR zaman rölesi enerjilenmeye başladıktan belirli bir süre sonra ZR GA kontağı açılır, ZR GK kontağı kapanır. E) ZR GA kontağının açılmasıyla A kontaktörü devre dışı kalır.

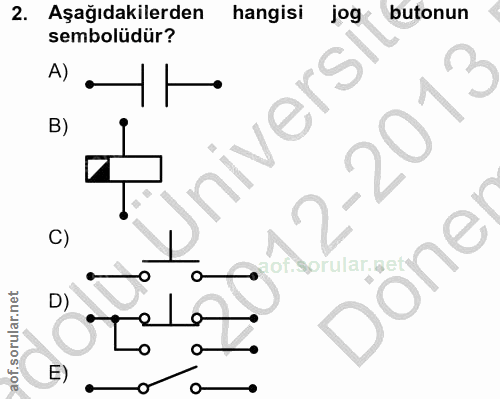

Aşağıdakilerden hangisi jog butonun sembolüdür? A) -2013 B) nivers C) one sprular.get D) ملما E)

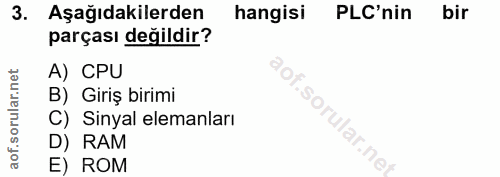

Aşağıdakilerden hangisi PLC'nin bir parçası değildir? A) CPU B) Giriş birimi C) Sinyal elemanları isorular.nel D) RAM E) ROM

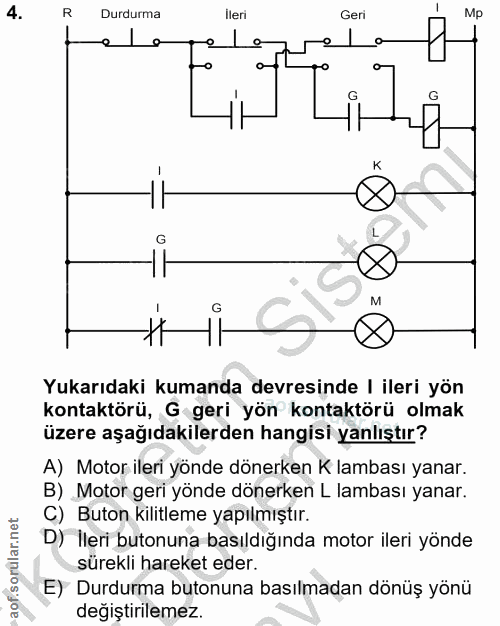

R Durdurma İleri Geri Mp e K G G Yukarıdaki kumanda devresinde | ileri yön kontaktörü, G geri yön kontaktörü olmak üzere aşağıdakilerden hangisi yanlıştır? A) Motor ileri yönde dönerken K lambası yanar. B) Motor geri yönde dönerken L lambası yanar. C) Buton kilitleme yapılmıştır. D) İleri butonuna basıldığında motor ileri yönde sürekli hareket eder. E) Durdurma butonuna basılmadan dönüş yönü değiştirilemez.

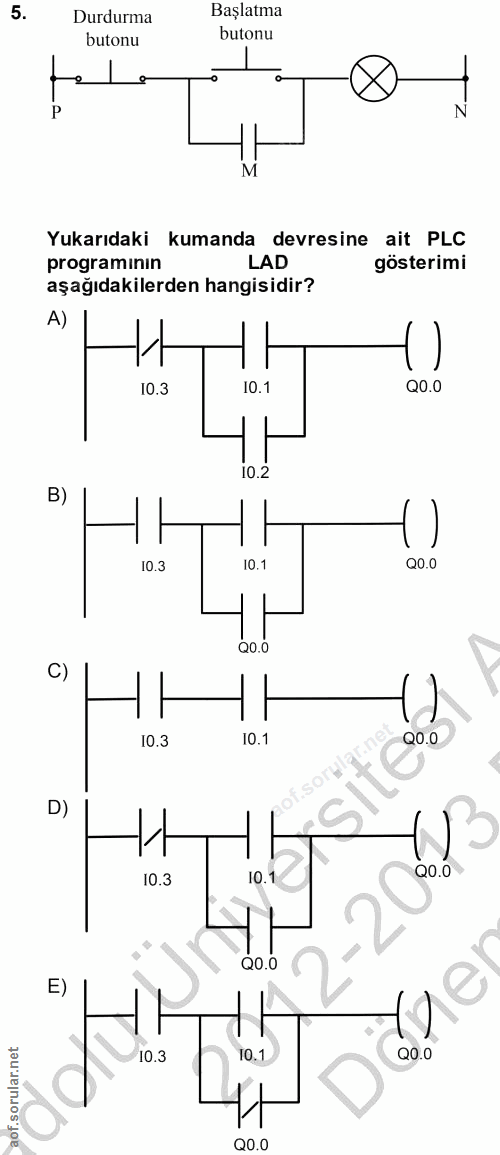

Durdurma Başlatma butonu butonu P N Yukarıdaki kumanda devresine ait PLC programının LAD gösterimi aşağıdakilerden hangisidir? A) 10.3 10.1 Q0.0 B) 10.3 10.1 Q0.0 Q0.0 C) 10.3 10.1 Q0.0 D) 10.3 10.1 Q0.0 Q0.0 E) 10.3 10.1 Q0.0 Q0.0

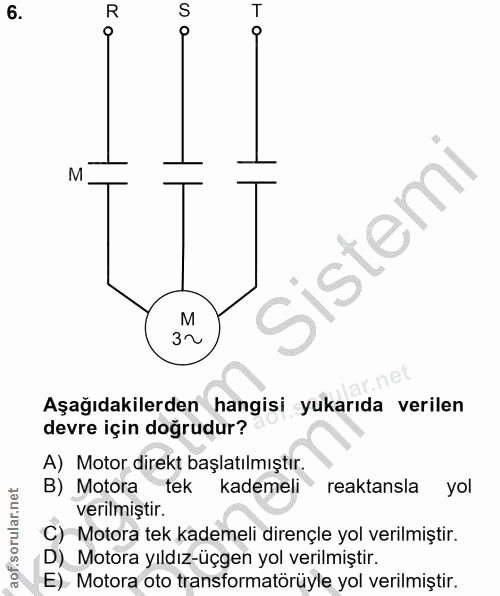

R M Sistemi M 3~ Aşağıdakilerden hangisi yukarıda verilen devre için doğrudur? A) Motor direkt başlatılmıştır. B) Motora tek kademeli reaktansla yol verilmiştir. C) Motora tek kademeli dirençle yol verilmiştir. D) Motora yıldız-üçgen yol verilmiştir. E) Motora oto transformatörüyle yol verilmiştir.

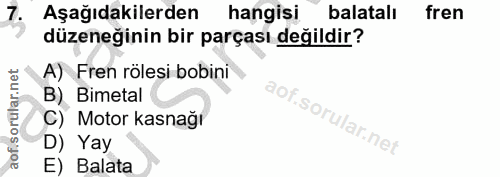

Aşağıdakilerden hangisi balatalı fren düzeneğinin bir parçası değildir? A) Fren rölesi bobini B) Bimetal C) Motor kasnağı D) Yay E) Balata

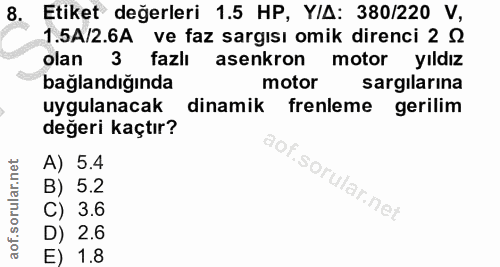

Etiket değerleri 1.5 HP, Y/A: 380/220 V, 1.5A/2.6A ve faz sargısı omik direnci 2 Q olan 3 fazlı asenkron motor yıldız bağlandığında motor sargılarına uygulanacak dinamik frenleme gerilim değeri kaçtır? A) 5.4 B) 5.2 ar.net C) 3.6 D) 2.6 E) 1.8

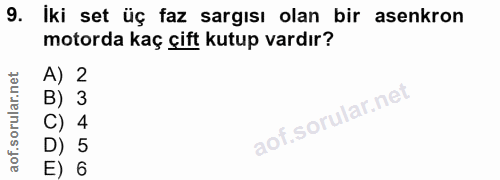

iki set üç faz sargısı olan bir asenkron motorda kaç çift kutup vardır? N 3

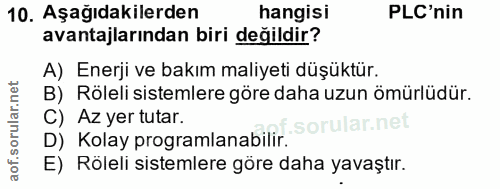

Aşağıdakilerden hangisi PLC'nin avantajlarından biri değildir? A) Enerji ve bakım maliyeti düşüktür. B) Röleli sistemlere göre daha uzun ömürlüdür. C) Az yer tutar. D) Kolay programlanabilir. E) Röleli sistemlere göre daha yavaştır.

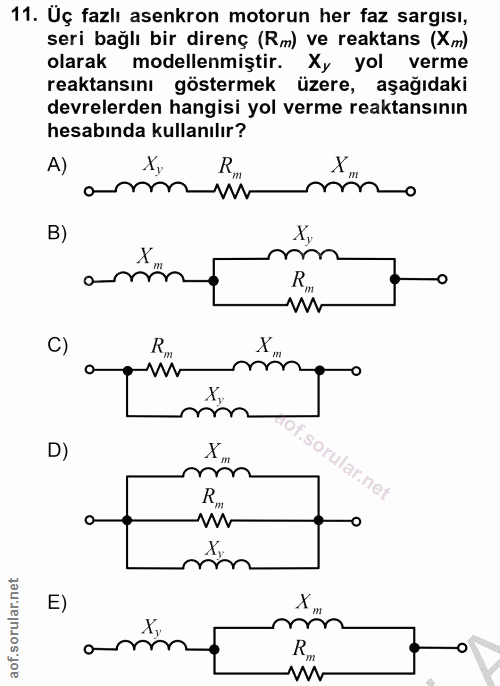

Uç fazlı asenkron motorun her faz sargısı, seri bağlı bir direnç (Rm) ve reaktans (Xm) olarak modellenmiştir. Xy yol verme reaktansını göstermek üzere, aşağıdaki devrelerden hangisi yol verme reaktansının hesabında kullanılır? A) R B) w C) mir D) X.™ mm Rm E) X amn. R m

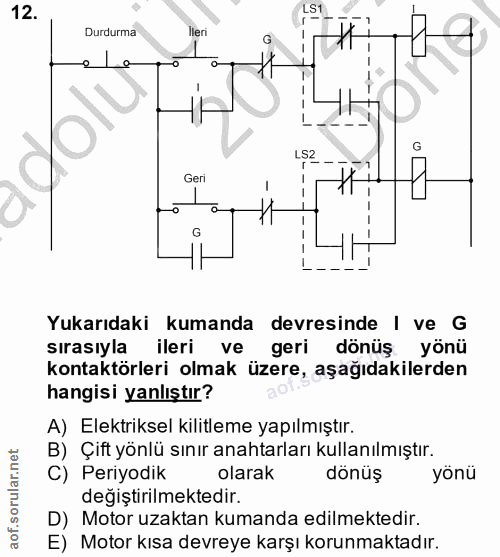

LS1 Durdurma Ileri Le I$2 G Geri Yukarıdaki kumanda devresinde | ve G sırasıyla ileri ve geri dönüş yönü kontaktörleri olmak üzere, aşağıdakilerden hangisi yanlıştır? A) Elektriksel kilitleme yapılmıştır. B) Çift yönlü sınır anahtarları kullanılmıştır. C) Periyodik olarak dönüş yönü değiştirilmektedir. D) Motor uzaktan kumanda edilmektedir. E) Motor kısa devreye karşı korunmaktadır.

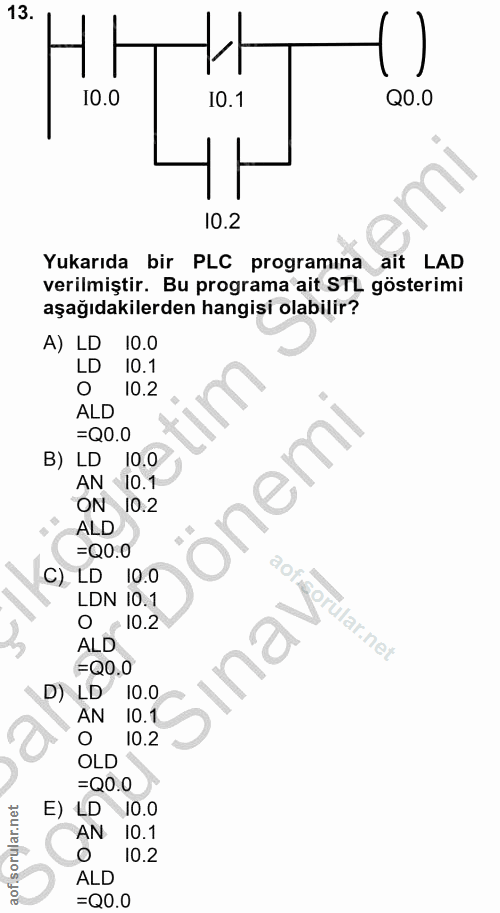

I0.0 10.1 Q0.0 10.2 Yukarıda bir PLC programına ait LAD verilmiştir. Bu programa ait STL gösterimi aşağıdakilerden hangisi olabilir? A) LD 10.0 LD 10.1 • 10.2 ALD =Q0.0 B) LD 10.0 AN 10.1 'onemi ON 10.2 ALD =Q0.0 C) LD 10.0 LDN 10.1 - 10.2 orular.net ALD › naV =Q0.0 D) LD 10.0 AN 10.1 10.2 OLD =Q0.0 E) LD 10.0 AN 10.1 10.2 ALD =Q0.0

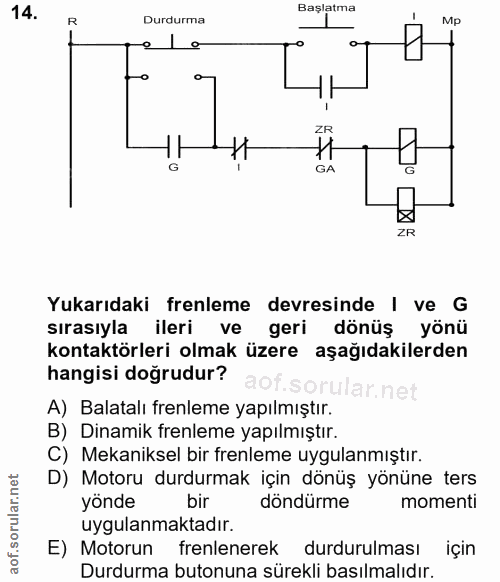

Başlatma R Durdurma Mp ZR GA ZR Yukarıdaki frenleme devresinde | ve G sırasıyla ileri ve geri dönüş yönü kontaktörleri olmak üzere aşağıdakilerden hangisi doğrudur? A) Balatalı frenleme yapılmıştır. B) Dinamik frenleme yapılmıştır. C) Mekaniksel bir frenleme uygulanmıştır. D) Motoru durdurmak için dönüş yönüne ters yonde bir döndürme momenti uygulanmaktadır. E) Motorun frenlenerek durdurulması için Durdurma butonuna sürekli basılmalıdır.

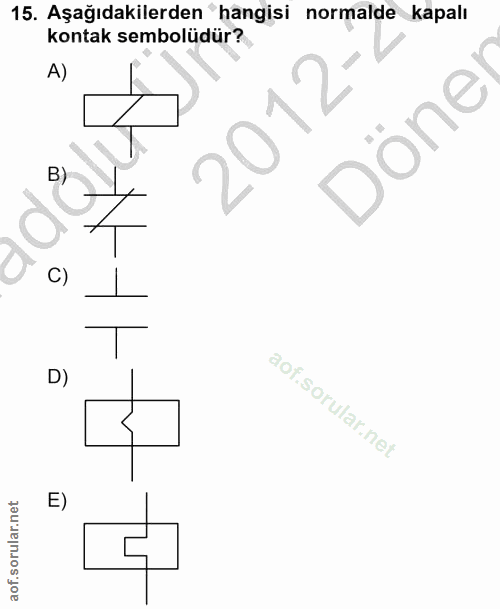

Aşağıdakilerden hangisi normalde kapalı kontak sembolüdür? A) 2012 Döne ELHN

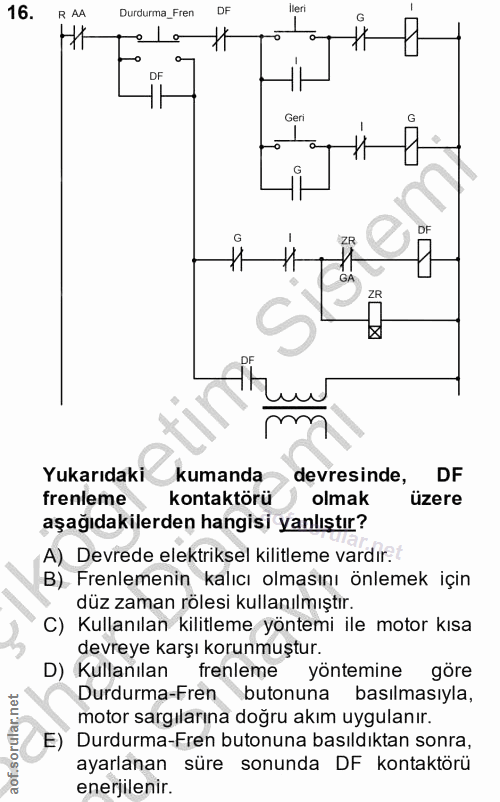

R AA Durdurma_Fren DF lleri Geri DF DF mm Yukarıdaki kumanda devresinde, DF frenleme kontaktörü olmak üzere aşağıdakilerden hangisi yanlıştır? A) Devrede elektriksel kilitleme vardır. B) Frenlemenin kalıcı olmasını önlemek için düz zaman rölesi kullanılmıştır. C) Kullanılan kilitleme yöntemi ile motor kısa devreye karşı korunmuştur. D) Kullanılan frenleme yöntemine göre Durdurma-Fren butonuna basılmasıyla, motor sargılarına doğru akım uygulanır. E) Durdurma-Fren butonuna basıldıktan sonra, ayarlanan süre sonunda DF kontaktörü enerjilenir.

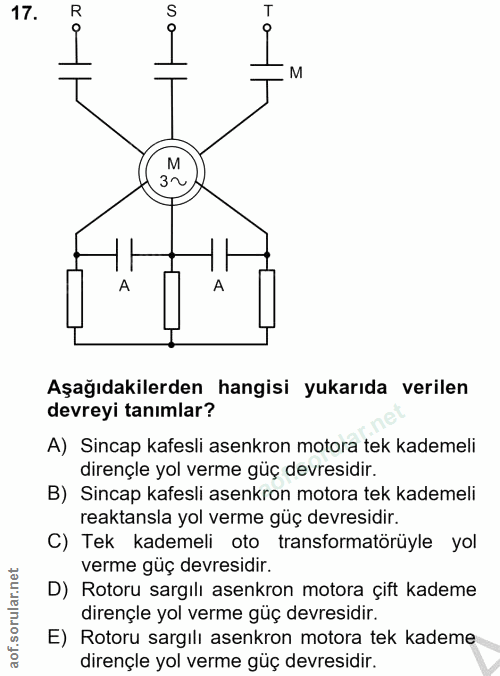

R S M M 3~ A A Aşağıdakilerden hangisi yukarıda verilen devreyi tanımlar? A) Sincap kafesli asenkron motora tek kademeli dirençle yol verme güç devresidir. B) Sincap kafesli asenkron motora tek kademeli reaktansla yol verme güç devresidir. C) Tek kademeli oto transformatörüyle yol verme güç devresidir. D) Rotoru sargılı asenkron motora çift kademe dirençle yol verme güç devresidir. E) Rotoru sargılı asenkron motora tek kademe dirençle yol verme güç devresidir.

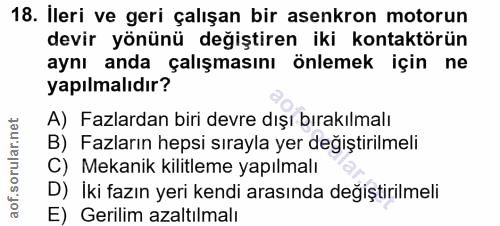

İleri ve geri çalışan bir asenkron motorun devir yönünü değiştiren iki kontaktörün aynı anda çalışmasını önlemek için ne yapılmalıdır? A) Fazlardan biri devre dışı bırakılmalı B) Fazların hepsi sırayla yer değiştirilmeli C) Mekanik kilitleme yapılmalı D) İki fazın yeri kendi arasında değiştirilmeli E) Gerilim azaltılmalı

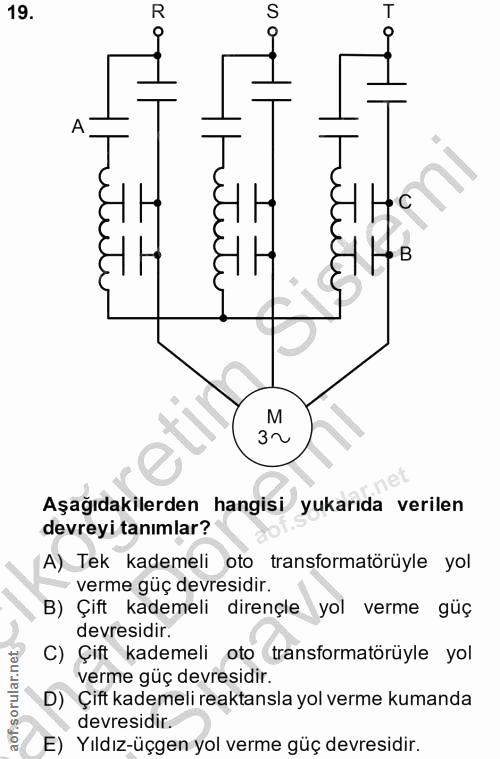

«Tirutute "T'ipitute Aşağıdakilerden hangisi yukarıda verilen devreyi tanımlar? A) Tek kademeli oto transformatörüyle yol verme güç devresidir. B) Çift kademeli dirençle yol verme güç devresidir. C) Çift kademeli oto transformatörüyle yol verme güç devresidir. D) Çift kademeli reaktansla yol verme kumanda devresidir. E) Yıldız-üçgen yol verme güç devresidir.

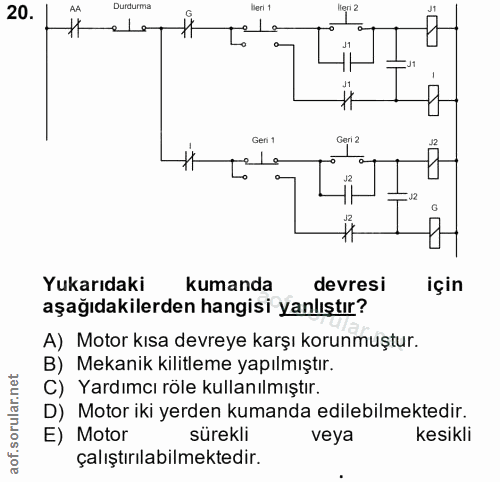

Durdurma beri 1 elé علما :11 Geri 1 Geri 2 علما 12 - Yukarıdaki kumanda devresi için aşağıdakilerden hangisi yanlıştır? A) Motor kısa devreye karşı korunmuştur. B) Mekanik kilitleme yapılmıştır. C) Yardımcı röle kullanılmıştır. D) Motor iki yerden kumanda edilebilmektedir. E) Motor sürekli veya kesikli çalıştırılabilmektedir.
