2013–2014 Vize (Ara Sınav) Çıkmış Soruları

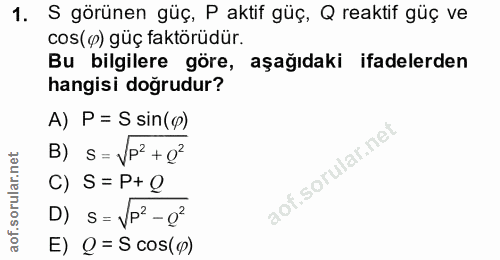

S görünen güç, P aktif güç, Q reaktif güç ve cos(Ф) güç faktorüdür. Bu bilgilere göre, aşağıdaki ifadelerden hangisi doğrudur? A) P = S sin(Ф) B) S= Vp'+°° C) S = P+ Q D) S = Vp° -2? E) Q = S cos(ф)

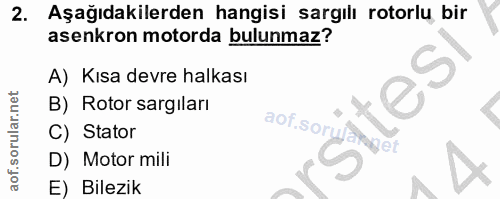

Aşağıdakilerden hangisi sargılı rotorlu bir asenkron motorda bulunmaz? A) Kısa devre halkası B) Rotor sargıları aof. sorulamaget C) Stator D) Motor mili E) Bilezik

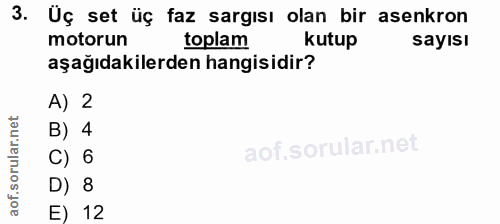

Üç set üç faz sargısı olan bir asenkron motorun toplam kutup sayısı aşağıdakilerden hangisidir? A) 2 B) 4 C) 6 D) 8 E) 12

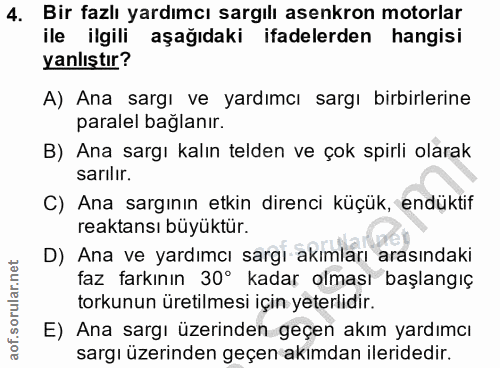

Bir fazlı yardımcı sargılı asenkron motorlar ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Ana sargı ve yardımcı sargı birbirlerine paralel bağlanır. B) Ana sargı kalın telden ve çok spirli olarak sarılır. C) Ana sargının etkin direnci küçük, endüktif reaktansı büyüktür. D) Ana ve yardımcı sargı akımları arasındaki faz farkının 30° kadar olması başlangıç torkunun üretilmesi için yeterlidir. E) Ana sargı üzerinden geçen akım yardımcı sargı üzerinden geçen akımdan ileridedir.

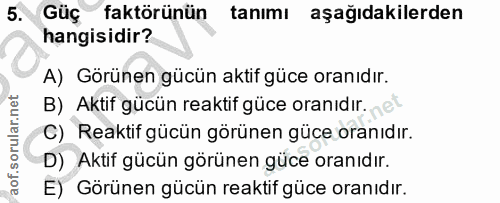

Güc faktörünün tanımı aşağıdakilerden hangisidir? A) Görünen gücün aktif güce oranıdır. B) Aktif gücün reaktif güce oranıdır. C) Reaktif gücün görünen güce oranıdır. D) Aktif gücün görünen güce oranıdır. E) Görünen gücün reaktif güce oranıdır.

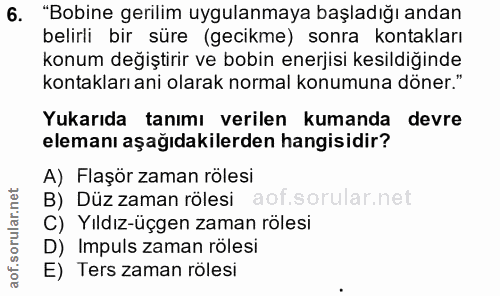

"Bobine gerilim uygulanmaya başladığı andan belirli bir süre (gecikme) sonra kontakları konum değiştirir ve bobin enerjisi kesildiğinde kontakları ani olarak normal konumuna döner." Yukarıda tanımı verilen kumanda devre elemanı aşağıdakilerden hangisidir? A) Flaşör zaman rölesi B) Düz zaman rölesi C) Yıldız-üçgen zaman rölesi D) Impuls zaman rölesi E) Ters zaman rölesi

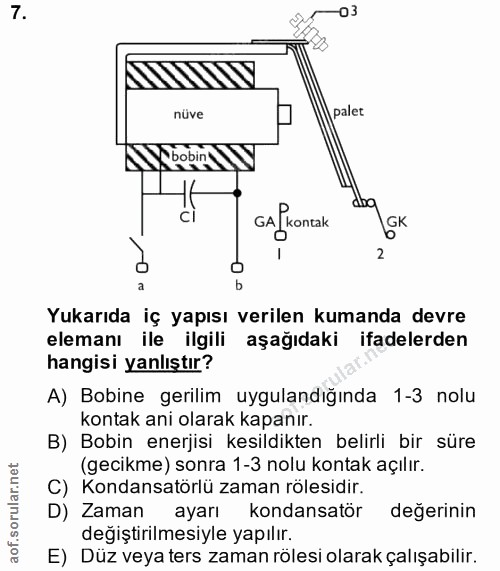

-03 nüve palet (bobint GA P kontak Yukarıda iç yapısı verilen kumanda devre elemanı ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Bobine gerilim uygulandığında 1-3 nolu kontak ani olarak kapanır. B) Bobin enerjisi kesildikten belirli bir süre (gecikme) sonra 1-3 nolu kontak açılır. C) Kondansatörlü zaman rölesidir. D) Zaman ayarı kondansatör değerinin değiştirilmesiyle yapılır. E) Düz veya ters zaman rölesi olarak çalışabilir.

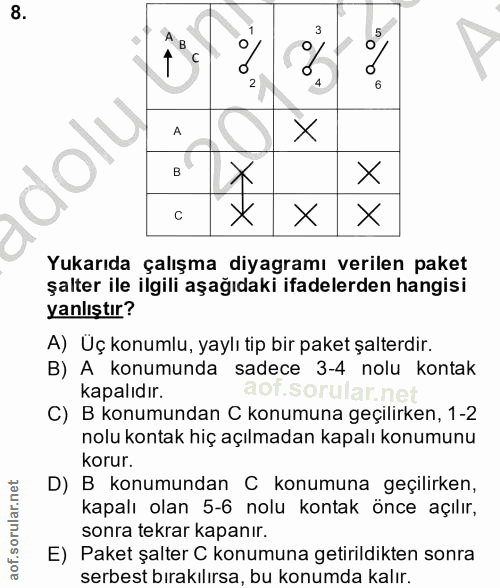

X B X X Yukarıda çalışma diyagramı verilen paket şalter ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Üç konumlu, yaylı tip bir paket şalterdir. B) A konumunda sadece 3-4 nolu kontak kapalıdır. C) B konumundan C konumuna geçilirken, 1-2 nolu kontak hiç açılmadan kapalı konumunu korur. D) B konumundan C konumuna geçilirken, kapalı olan 5-6 nolu kontak önce açılır, sonra tekrar kapanır. E) Paket şalter C konumuna getirildikten sonra serbest bırakılırsa, bu konumda kalır.

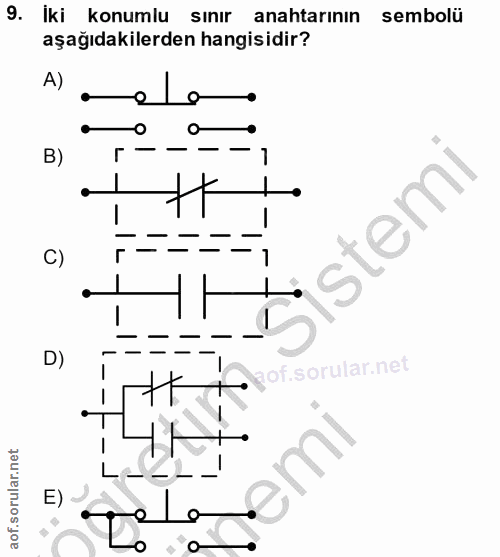

Iki konumlu sınır anahtarının sembolü aşağıdakilerden hangisidir? A) 1 stem D) E) عملما

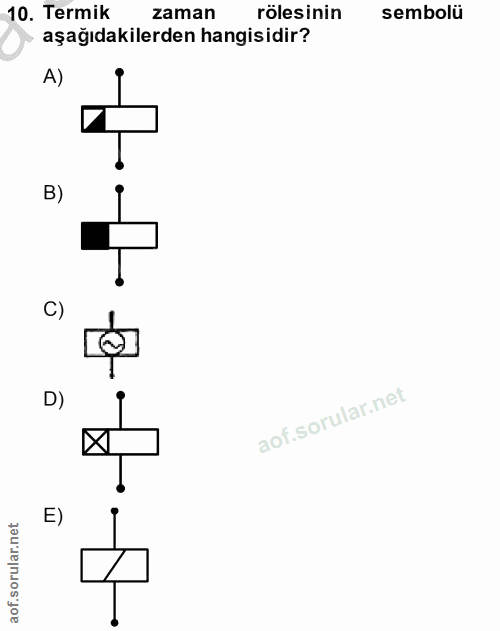

Termik zaman rölesinin sembolü aşağıdakilerden hangisidir? A) s.It..

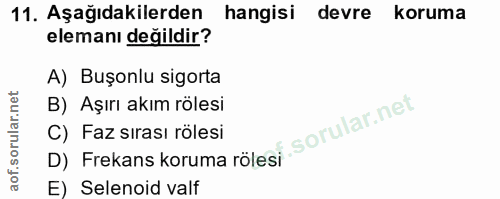

Aşağıdakilerden hangisi devre koruma elemanı değildir? A) Buşonlu sigorta B) Aşırı akım rölesi D) Frekans koruma röles, C) Faz sırası rölesi E) Selenoid valf

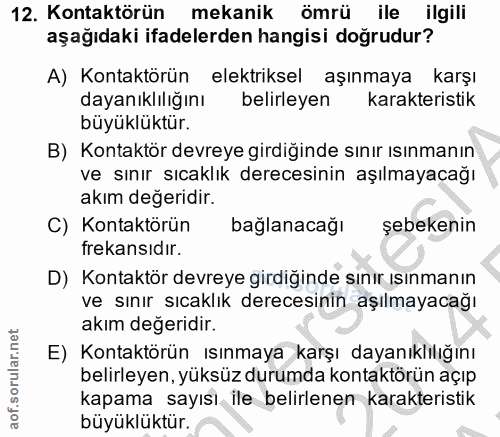

Kontaktörün mekanik ömrü ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Kontaktörün elektriksel aşınmaya karşı dayanıklılığını belirleyen karakteristik büyüklüktur. B) Kontaktör devreye girdiğinde sınır ısınmanın ve sınır sıcaklık derecesinin aşılmayacağı akım değeridir. () Kontaktirün baglanacağı şebekenin frekansıdır. D) Kontaktör devreye girdiğinde sınır ısınmanın ve sınır sıcaklık derecesinin aşılmayacağı akım değeridir. E) Kontaktörün ısınmaya karşı dayanıklılığını belirleyen, yüksüz durumda kontaktörün açıp kapama sayısı ile belirlenen karakteristik büyüklüktür.

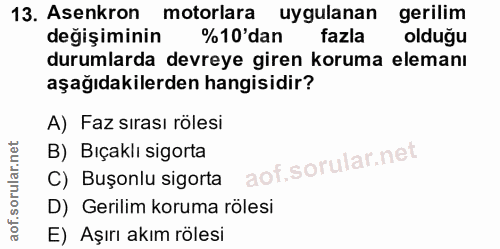

Asenkron motorlara uygulanan gerilim değişiminin %10'dan fazla olduğu durumlarda devreye giren koruma elemanı aşağıdakilerden hangisidir? A) Faz sırası rölesi B) Bıçaklı sigorta C) Buşonlu sigorta D) Gerilim koruma rölesi E) Aşırı akım rölesi

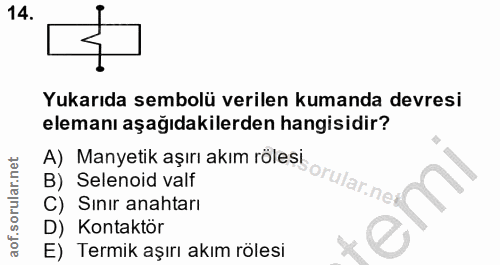

Yukarıda sembolü verilen kumanda devresi elemanı aşağıdakilerden hangisidir? A) Manyetik aşırı akım rölesi B) Selenoid valf orular.nedl C) Sınır anahtarı D) Kontaktör E) Termik aşırı akım rölesi

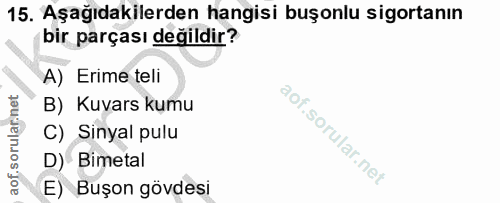

Aşağıdakilerden hangisi buşonlu sigortanın bir parçası değildir? A) Erime teli B) Kuvars kumu C) Sinyal pulu D) Bimetal E) Buşon gövdesi

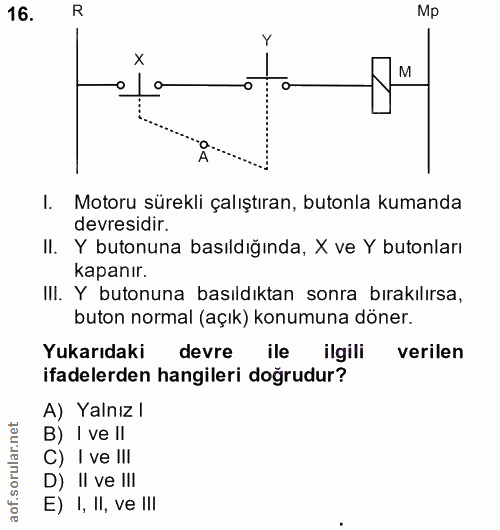

R Mp o la M A... I. Motoru sürekli çalıştıran, butonla kumanda devresidir. Il. Y butonuna basıldığında, X ve Y butonları kapanır. Ili. Y butonuna basıldıktan sonra bırakılırsa, buton normal (açık) konumuna döner. Yukarıdaki devre ile ilgili verilen ifadelerden hangileri doğrudur? A) Yalnız l B) I ve ll C) I ve IlI D) II ve Ill E) I, II, ve IlI

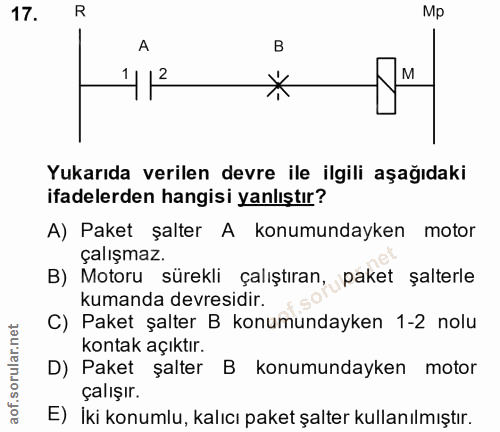

R Mp A 12 Yukarıda verilen devre ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Paket şalter A konumundayken motor çalışmaz. B) Motoru sürekli çalıştıran, paket şalterle kumanda devresidir. C) Paket şalter B konumundayken 1-2 nolu kontak açıktır. D) Paket şalter B konumundayken motor çalışır. E) İki konumlu, kalıcı paket şalter kullanılmıştır.

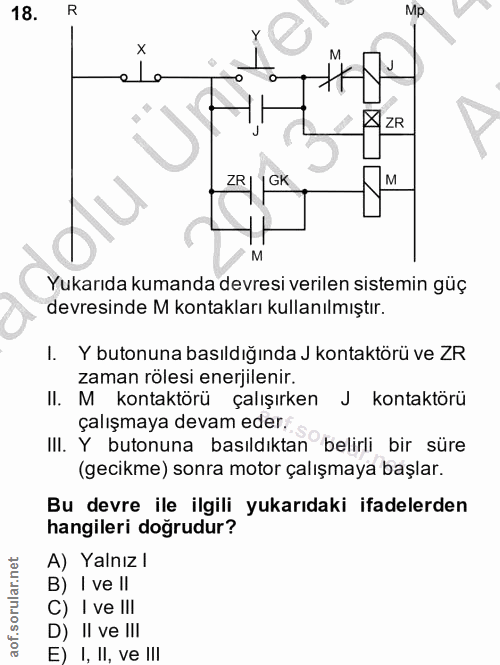

R Mp La ZR I GK Yukarıda kumanda devresi verilen sistemin güç devresinde M kontakları kullanılmıştır. I. Y butonuna basıldığında J kontaktörü ve ZR zaman rölesi enerjilenir. II. M kontaktörü çalışırken J kontaktörü çalışmaya devam eder. IlI. Y butonuna basıldıktan belirli bir süre (gecikme) sonra motor çalışmaya başlar. Bu devre ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız l B) I ve ll C) I ve Ill D) I ve Ili E) I, II, ve Ill

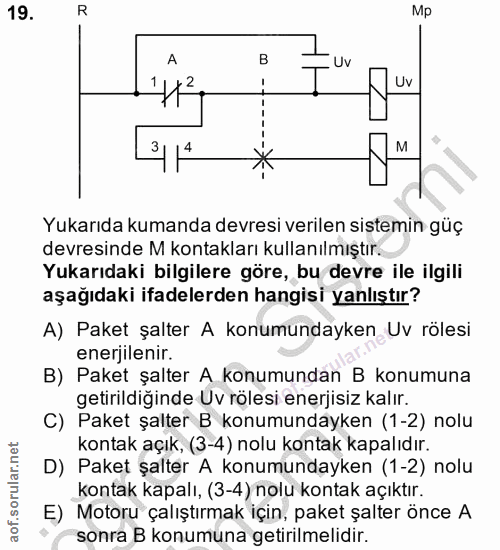

R Uv • 2 14 Yukarıda kumanda devresi verilen sistemin güç devresinde M kontakları kullanılmıştır. Yukarıdaki bilgilere göre, bu devre ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Paket şalter A konumundayken Uv rolesi enerjilenir. B) Paket şalter A konumundan B konumuna getirildiğinde Uv rölesi enerjisiz kalır. C) Paket şalter B konumundayken (1-2) nolu kontak açık, (3-4) nolu kontak kapalıdır. D) Paket şalter A konumundayken (1-2) nolu kontak kapalı, (3-4) nolu kontak açıktır. E) Motoru çalıştırmak için, paket şalter önce A sonra B konumuna getirilmelidir.

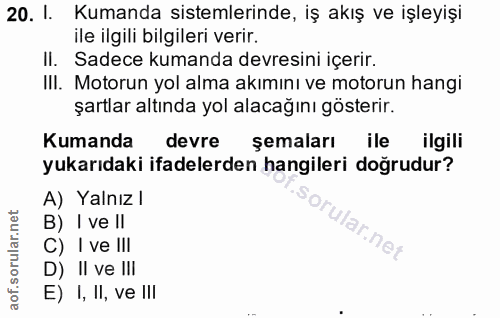

I. Kumanda sistemlerinde, iş akış ve işleyişi ile ilgili bilgileri verir. II. Sadece kumanda devresini içerir. III. Motorun yol alma akımını ve motorun hangi şartlar altında yol alacağını gösterir. Kumanda devre şemaları ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız l B) I ve ll C) I ve IlI D) II ve ili E) I, II, ve III
