2013–2014 Final (Dönem Sonu) Çıkmış Soruları

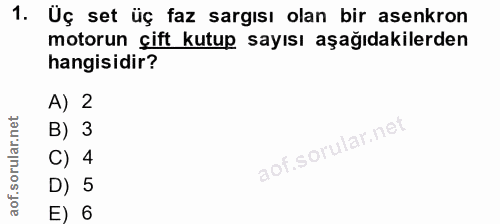

Üç set üç faz sargısı olan bir asenkron motorun çift kutup sayısı aşağıdakilerden hangisidir? A) 2 B) 3 C) 4 D) 5 E) 6

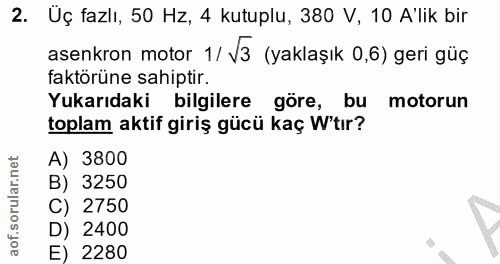

Uç fazlı, 50 Hz, 4 kutuplu, 380 V, 10 A'lik bir asenkron motor 1/ V3 (yaklaşık 0,6) geri güç faktorüne sahiptir. Yukarıdaki bilgilere göre, bu motorun toplam aktif giriş gücü kaç Wtır? A) 3800 B) 3250 C) 2750 D) 2400 E) 2280

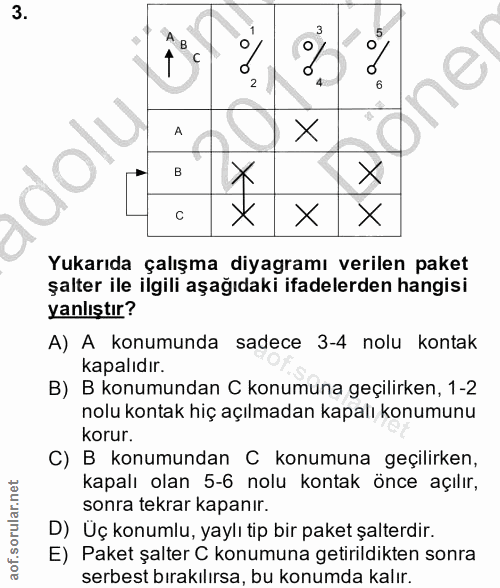

2 X X C X X Yukarıda çalışma diyagramı verilen paket şalter ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) A konumunda sadece 3-4 nolu kontak kapalıdır. B) B konumundan C konumuna geçilirken, 1-2 nolu kontak hiç açılmadan kapalı konumunu korur. C) B konumundan C konumuna geçilirken, kapalı olan 5-6 nolu kontak önce açılır, sonra tekrar kapanır. D) Üç konumlu, yaylı tip bir paket şalterdir. E) Paket şalter C konumuna getirildikten sonra serbest bırakılırsa, bu konumda kalır.

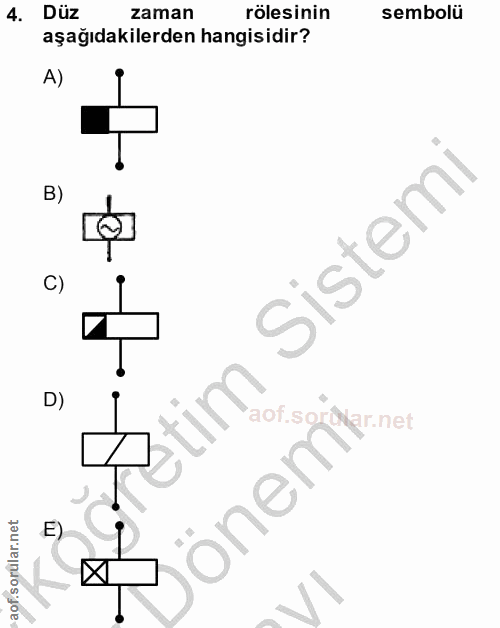

Düz zaman rölesinin sembolü aşağıdakilerden hangisidir? A) 8.0# Sistemi tim önemk.er aof.sor aof.sorülar.net E)

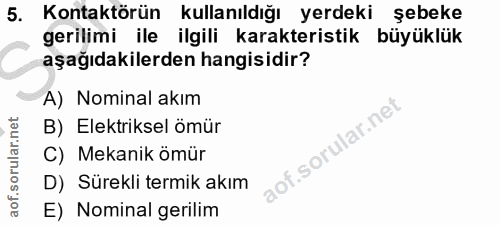

Kontaktörün kullanıldığı yerdeki şebeke gerilimi ile ilgili karakteristik büyüklük aşağıdakilerden hangisidir? A) Nominal akım B) Elektriksel ömür C) Mekanik ömür D) Sürekli termik akım E) Nominal gerilim

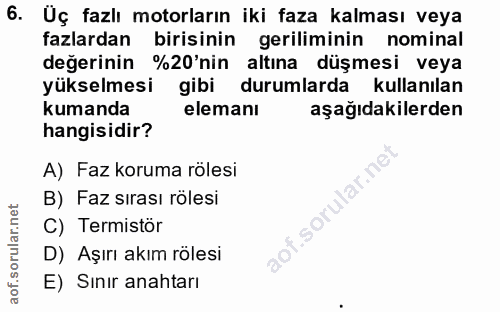

Uç fazlı motorların iki faza kalması veya fazlardan birisinin geriliminin nominal değerinin %20'nin altına düşmesi veya yükselmesi gibi durumlarda kullanılan kumanda elemanı aşağıdakilerden hangisidir? A) Faz koruma rölesi B) Faz sırası rölesi C) Termistör D) Aşırı akım rölesi E) Sınır anahtarı

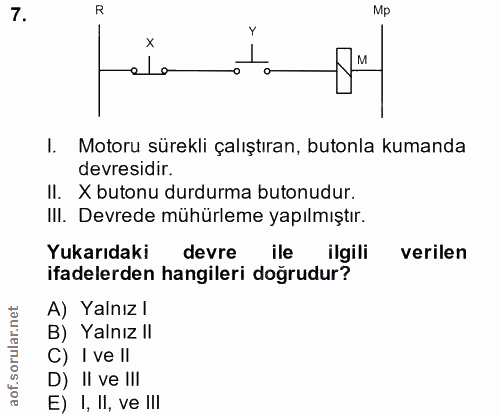

R Mp alo o- Motoru sürekli çalıştıran, butonla kumanda devresidir. II. X butonu durdurma butonudur. II. Devrede mühürleme yapılmıştır. Yukarıdaki devre ile ilgili verilen ifadelerden hangileri doğrudur? A) Yalnız l B) Yalnız II C) I ve ll D) Ii ve Ili E) I, II, ve II|

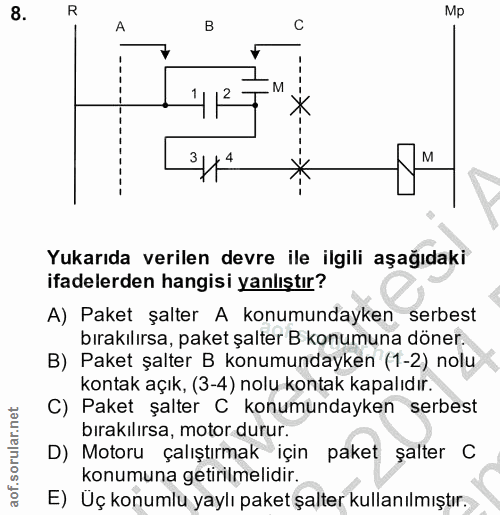

R Mp A F 427 427 3114 M Yukarıda verilen devre ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Paket şalter A konumundayken serbest bırakılırsa, paket şalter B konumuna döner. B) Paket şalter B konumundayken (1-2) nolu kontak açık, (3-4) nolu kontak kapalıdır. C) Paket şalter C konumundayken serbest bırakılırsa, motor durur. D) Motoru çalıştırmak için paket şalter C konumuna getirilmelidir. E) Üç konumlu yaylı paket şalter kullanılmıştır.

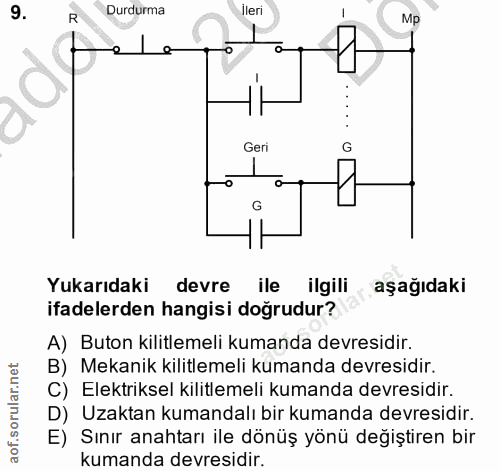

R Durdurma ileri Mp Geri G Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Buton kilitlemeli kumanda devresidir. B) Mekanik kilitlemeli kumanda devresidir. C) Elektriksel kilitlemeli kumanda devresidir. D) Uzaktan kumandalı bir kumanda devresidir. E) Sınır anahtarı ile dönüş yönü değiştiren bir kumanda devresidir.

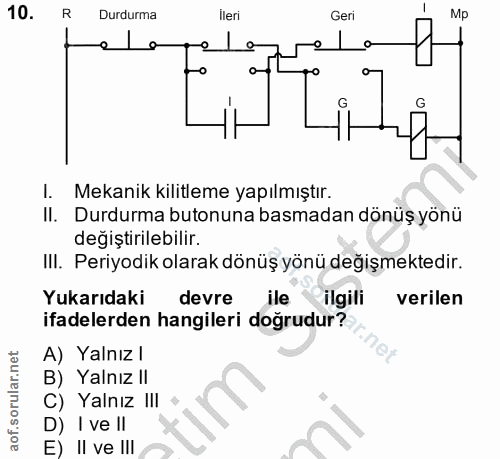

R Durdurma İleri Geri Mp I. Mekanık kılıtleme yapılmıştır. II. Durdurma butonuna basmadan dönüş yönü değiştirilebilir. IlI. Periyodik olarak dönüş yönü değişmektedir. Yukarıdaki devre ile ilgili verilen ifadelerden hangileri doğrudur? A) Yalnız l B) Yalnız II C) Yalnız I!! D) I ve Il E) II ve I!!

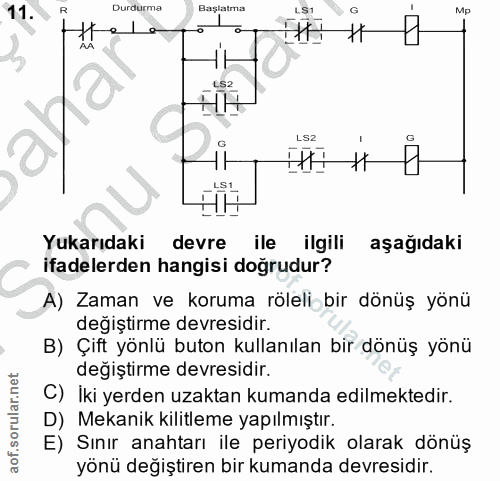

Durdurma Başlatma Mp LS2 HH LS2 HH Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Zaman ve koruma röleli bir dönüş yönü değiştirme devresidir. B) Çift yönlü buton kullanılan bir dönüş yönü değiştirme devresidir. C) iki yerden uzaktan kumanda edilmektedir. D) Mekanik kilitleme yapılmıştır. E) Sınır anahtarı ile periyodik olarak dönüş yönü değiştiren bir kumanda devresidir.

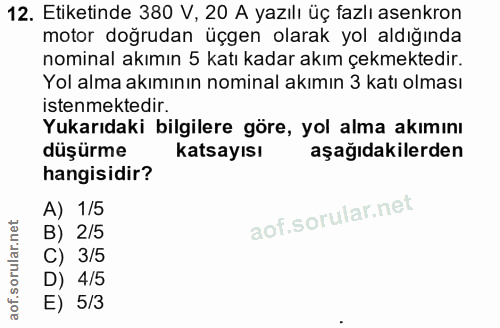

Etiketinde 380 V, 20 A yazılı üç fazlı asenkron motor doğrudan üçgen olarak yol aldığında nominal akımın 5 katı kadar akım çekmektedır. Yol alma akımının nominal akımın 3 katı olması istenmektedir. Yukarıdaki bilgilere göre, yol alma akımını düşürme katsayısı aşağıdakilerden hangisidir? A) 1/5 B) 2/5 C) 3/5 D) 4/5 E) 5/3

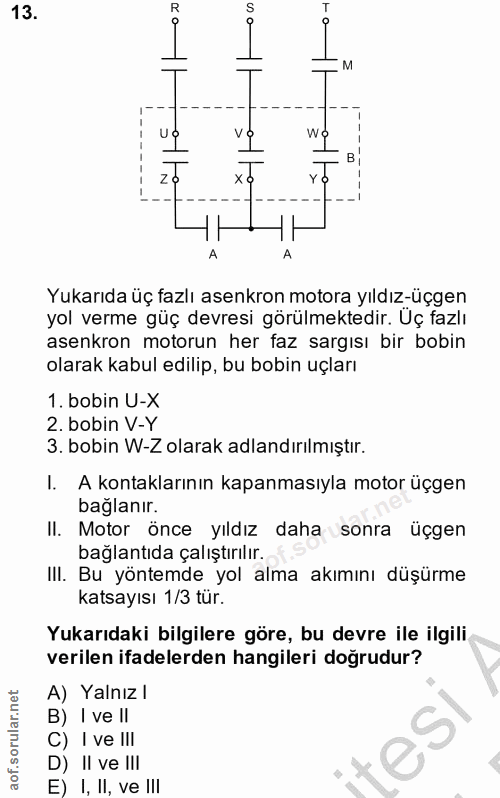

M VO wg Yukarıda uç tazıı asenkron motora yıldız-uçgen yol verme güç devresi görülmektedir. Uç fazlı asenkron motorun her faz sargısı bir bobin olarak kabul edilip, bu bobin uçları 1. bobin U-X 2. bobin V-Y 3. bobin W-Z olarak adlandırılmıştır. I. A kontaklarının kapanmasıyla motor üçgen bağlanır. II. Motor önce yıldız daha sonra üçgen bağlantıda çalıştırılır. IlI. Bu yöntemde yol alma akımını düşürme katsayısı 1/3 tür. Yukarıdaki bilgilere göre, bu devre ile ilgili. verilen ifadelerden hangileri doğrudur? A) Yalnız l B) I ve ll C) I ve III D) II ve Il! E) I, Il, ve III

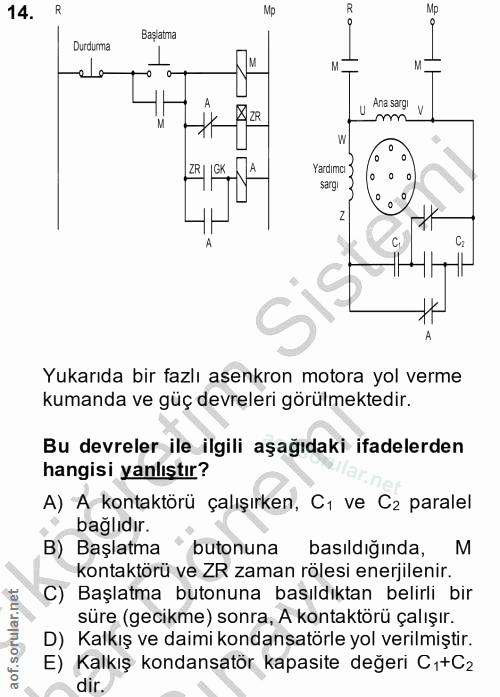

Mp Başlatma Durdurma els A u Ana sargi X , ZR Yardımcı sargi C2 Yukarıda bir fazlı asenkron motora yol verme kumanda ve güç devreleri görülmektedir. Bu devreler ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) A kontaktörü çalışırken, C1 Ve C2 paralel bağlıdır. B) Başlatma • butonuna basıldığında, M kontaktörü ve ZR zaman rölesi enerjilenir. C) Başlatma butonuna basıldıktan belirli bir süre (gecikme) sonra, A kontaktörü çalışır. D) Kalkış ve daimi kondansatörle yol verilmiştir. E) Kalkış kondansatör kapasite değeri C1+C2 dir.

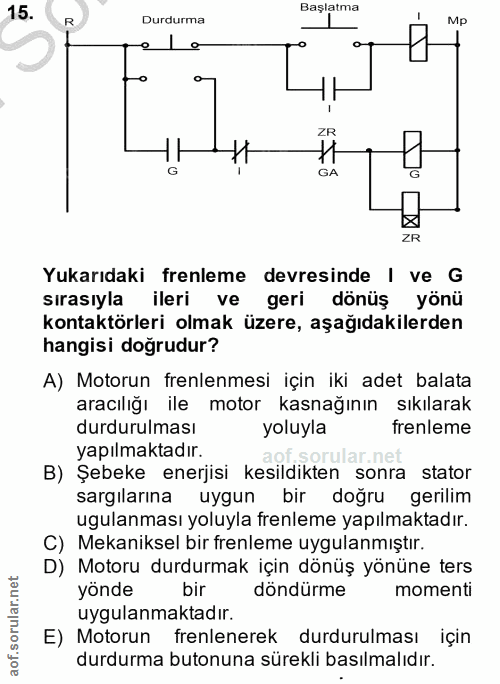

Başlatma R Durdurma Mp ZR 1H GA ZR Yukarıdaki frenleme devresinde | ve G sırasıyla ileri ve geri dönüş yönü kontaktörleri olmak üzere, aşağıdakilerden hangisi doğrudur? A) Motorun frenlenmesi için iki adet balata aracılığı ile motor kasnağının sıkılarak durdurulması yoluyla frenleme yapılmaktadır. B) Şebeke enerjisi kesildikten sonra stator sargılarına uygun bir doğru gerilim ugulanması yoluyla frenleme yapılmaktadır. C) Mekaniksel bir frenleme uygulanmıştır. D) Motoru durdurmak için dönüş yönüne ters yönde bir döndürme momenti uygulanmaktadır. E) Motorun frenlenerek durdurulması için durdurma butonuna sürekli basılmalıdır.

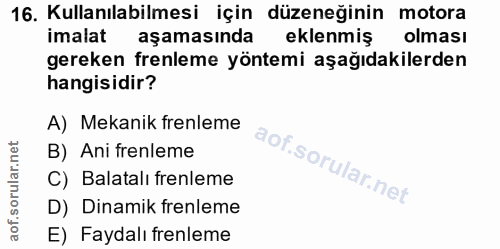

Kullanılabilmesi için düzeneğinin motora imalat aşamasında eklenmiş olması gereken frenleme yöntemi aşağıdakilerden hangisidir? A) Mekanik frenleme B) Ani frenleme C) Balatalı frenleme D) Dinamik frenleme E) Faydalı frenleme

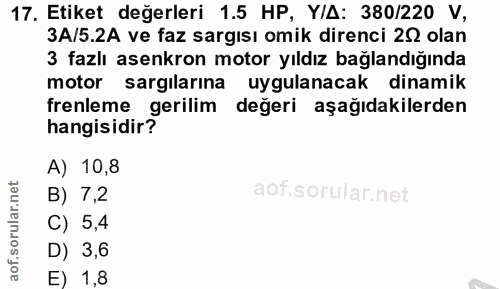

Etiket değerleri 1.5 HP, Y/A: 380/220 V, 3A/5.2A ve faz sargısı omik direnci 25 olan 3 fazlı asenkron motor yıldız bağlandığında motor sargilarına uygulanacak dinamik frenleme gerilim değeri aşağıdakilerden hangisidir? A) 10,8 B) 7,2 C) 5,4 D) 3,6 E) 1,8

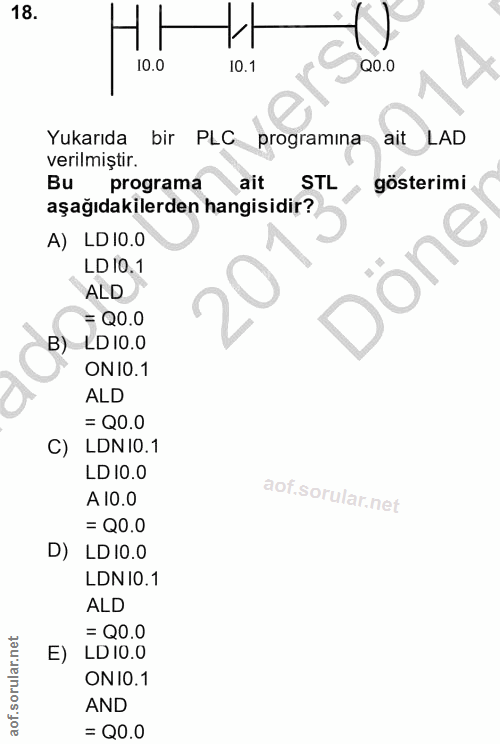

Hot tot ,a Q0.0 Yukarıda bir PLC programina ait LAD verilmiştir. Bu programa ait STL gösterimi aşağıdakilerden hangisidir? A) LD I0.0 one LD 10.1 ALD = Q0.O B) LD 10.0 ONI0.1 ALD = Q0.0 C) LDNI0.1 LD 10.0 A 10.0 = Q0.0 D) LD IO.0 LDN10.1 ALD = Q0.0 E) LD IO.0 ON I0.1 AND = Q0.0

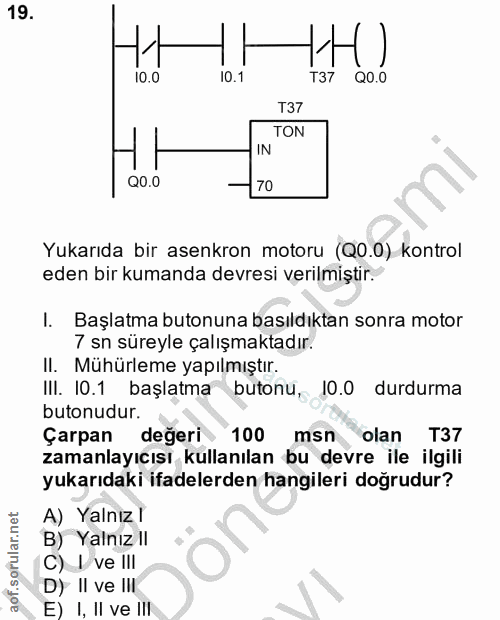

10.1 QO.0 T37 TON IN Q0.0 70 Yukarıda bir asenkron motoru (Q0.0) kontrol eden bir kumanda devresi verilmiştir. I. Başlatma butonuna basıldıktan sonra motor 7 sn süreyle çalışmaktadır. II. Mühürleme yapılmıştır. IlI. I0.1 başlatma butonu, 10.0 durdurma butonudur. Çarpan değeri 100 msn olan T37 zamanlayıcısı kullanılan bu devre ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız l B) Yalnız II C) / ve IlI D) II ve Ill E) I, II ve IlI

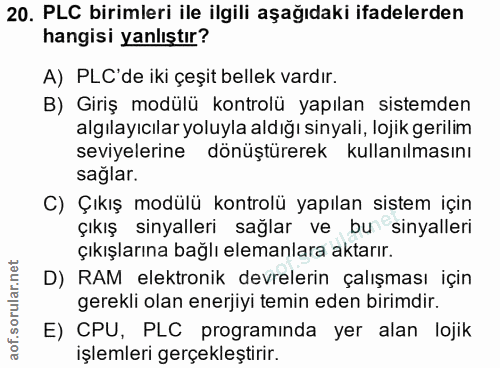

PLC birimleri ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) PLC'de iki çeşit bellek vardır. B) Giriş modülü kontrolü yapılan sistemden algılayıcılar yoluyla aldığı sinyali, lojik gerilim seviyelerine dönüştürerek kullanılmasını saglar. C) Çıkış modülü kontrolü yapılan sistem için çıkış sinyalleri sağlar ve bu sinyalleri çıkışlarına bağlı elemanlara aktarır. D) RAM elektronik devrelerin çalışması için gerekli olan enerjiyi temin eden birimdir. E) CPU, PLC programinda yer alan lojik işlemleri gerçekleştirir.
