2013–2014 Tek Ders Çıkmış Soruları

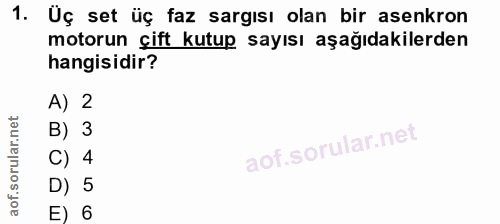

Üç set üç faz sargısı olan bir asenkron motorun çift kutup sayısı aşağıdakilerden hangisidir? A) 2 B) 3 C) 4 D) 5 E) 6

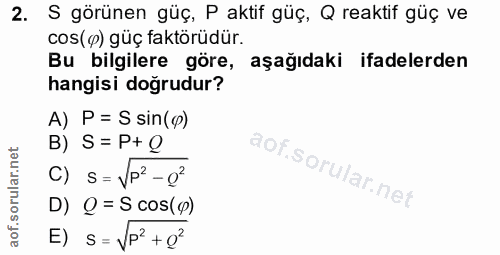

S görünen güç, P aktif güç, Q reaktif güç ve cos(Ф) güç faktörüdür. Bu bilgilere göre, aşağıdaki ifadelerden hangisi doğrudur? A) P = S sin(") B) S= P+ Q C) S = Vp? - g} D) Q = S cos(ф) E) S = Vp? + Q?

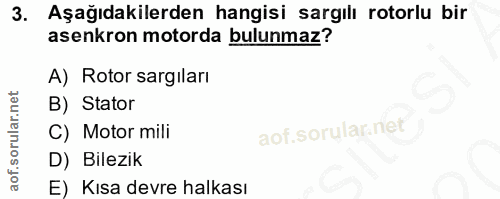

Aşağıdakilerden hangisi sargılı rotorlu bir asenkron motorda bulunmaz? A) Rotor sargıları B) Stator C) Motor mili D) Bilezik E) Kısa devre halkası

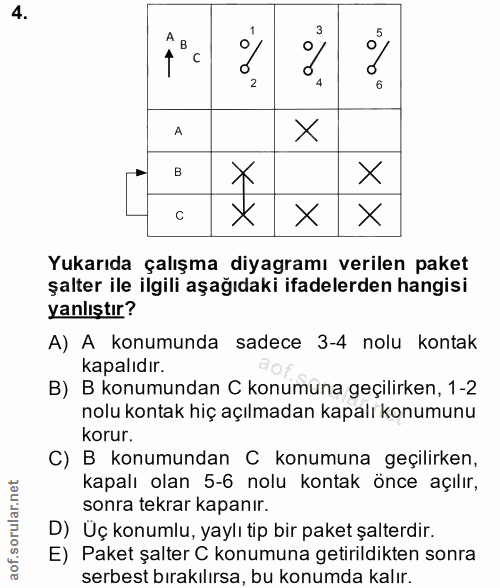

A 2 X X X X Yukarıda çalışma diyagramı verilen paket şalter ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) A konumunda sadece 3-4 nolu kontak kapalıdır. B) B konumundan C konumuna geçilirken, 1-2 nolu kontak hiç açılmadan kapalı konumunu korur. C) B konumundan C konumuna geçilirken, kapalı olan 5-6 nolu kontak önce açılır, sonra tekrar kapanır. D) Üç konumlu, yaylı tip bir paket şalterdir. E) Paket şalter C konumuna getirildikten sonra serbest bırakılırsa, bu konumda kalır.

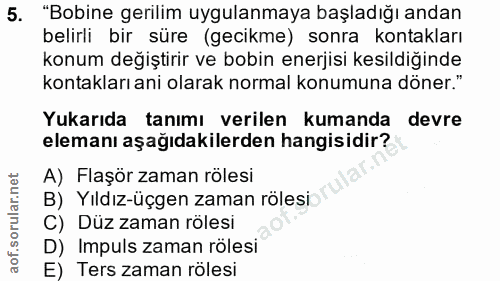

"Bobine gerilim uygulanmaya başladığı andan belirli bir süre (gecikme) sonra kontakları konum değiştirir ve bobin enerjisi kesildiğinde kontakları ani olarak normal konumuna döner." Yukarıda tanımı verilen kumanda devre elemanı aşağıdakilerden hangisidir? A) Flaşör zaman rölesi B) Yıldız-üçgen zaman rölesi C) Düz zaman rólesi D) Impuls zaman rolesi E) Ters zaman rölesi

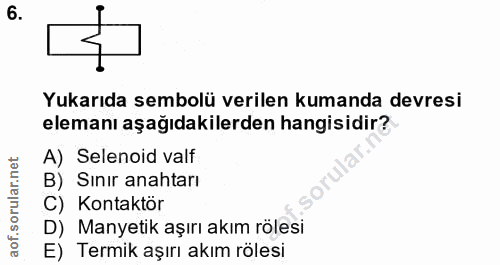

Yukarıda sembolü verilen kumanda devresi elemanı aşağıdakilerden hangisidir? A) Selenoid valf B) Sınır anahtarı C) Kontaktör D) Manyetik aşırı akım rölesi E) Termik aşırı akım rölesi

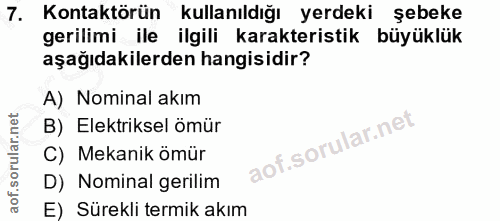

Kontaktörün kullanıldığı yerdeki şebeke gerilimi ile ilgili karakteristik büyüklük aşağıdakilerden hangisidir? A) Nominal akım B) Elektriksel ömür C) Mekanik ömür D) Nominal gerilim E) Sürekli termik akım

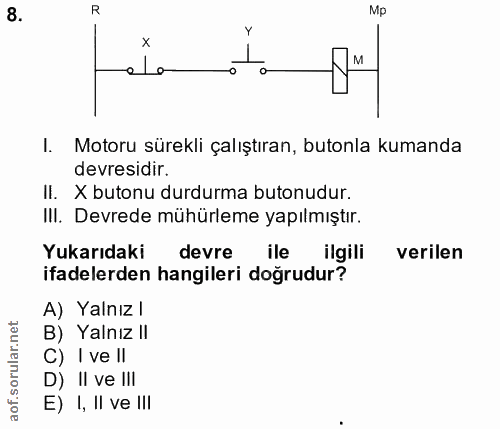

R Mp I. Motoru sürekli çalıştıran, butonla kumanda devresidir. II. X butonu durdurma butonudur. III. Devrede mühürleme yapılmıştır. Yukarıdaki devre ile ilgili verilen ifadelerden hangileri doğrudur? A) Yalnız l B) Yalnız II C) I ve Il D) II ve IlI E) I, Il ve I!I

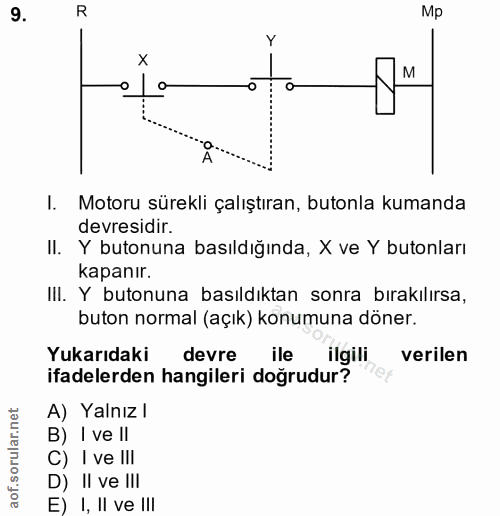

R Mp Y M A... I. Motoru sürekli çalıştıran, butonla kumanda devresidir. II. Y butonuna basıldığında, X ve Y butonları kapanır. III. Y butonuna basıldıktan sonra bırakılırsa, buton normal (açık) konumuna döner. Yukarıdaki devre ile ilgili verilen ifadelerden hangileri doğrudur? A) Yalnız l B) I ve ll C) I ve Il! D) II ve IlI E) I, Il ve II

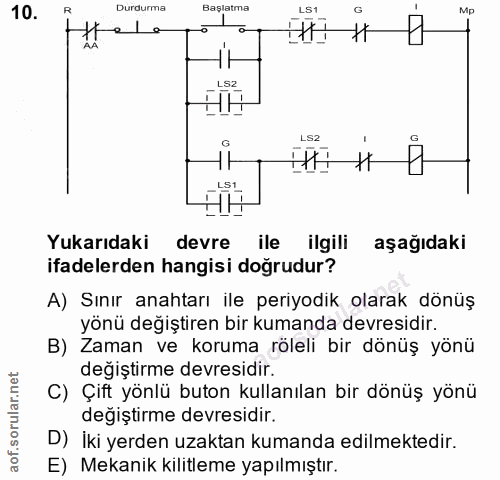

R Durderma Başlatma LS1 Mp el e LS2 LS2 Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi dogrudur? A) Sınır anahtarı ile periyodik olarak dönüş yönü değiştiren bir kumanda devresidir. B) Zaman ve koruma röleli bir dönüş yönü değiştirme devresidir. C) Çift yönlü buton kullanılan bir dönüş yonü değiştirme devresidir. D) İki yerden uzaktan kumanda edilmektedir. E) Mekanik kilitleme yapılmıştır.

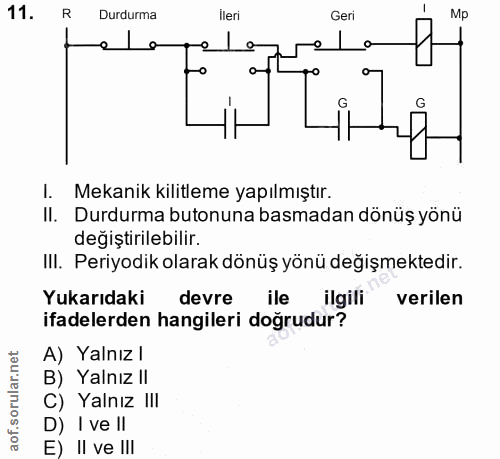

R Durdurma ileri Geri Mp I. Mekanık kılıtleme yapılmıştır. II. Durdurma butonuna basmadan dönüş yönü değiştirilebilir. IlI. Periyodik olarak dönüş yönü değişmektedir. Yukarıdaki devre ile ilgili verilen ifadelerden hangileri doğrudur? A) Yalnız l B) Yalnız II C) Yalnız I!l D) I ve Il E) II ve I!

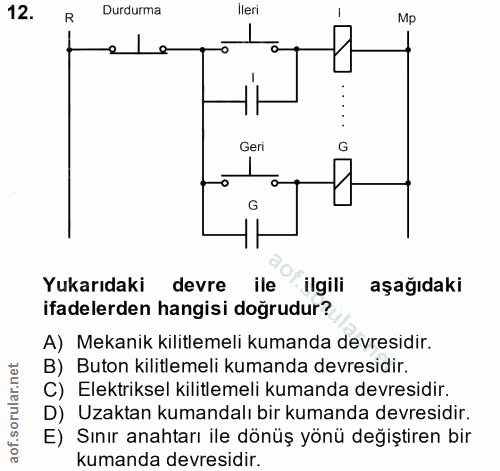

R Durdurma Ileri Mp Geri G G Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Mekanik kilitlemeli kumanda devresidir. B) Buton kilitlemeli kumanda devresidir. C) Elektriksel kilitlemeli kumanda devresidir. D) Uzaktan kumandalı bir kumanda devresidir. E) Sınır anahtarı ile dönüş yönü değiştiren bir kumanda devresidir.

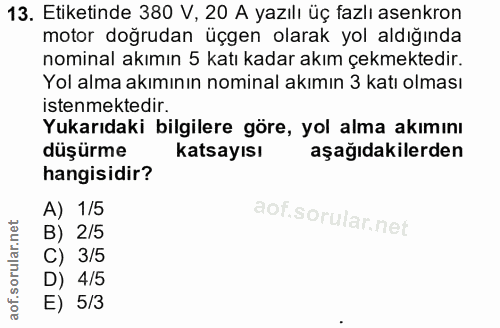

Etiketinde 380 V, 20 A yazılı üç fazlı asenkron motor doğrudan üçgen olarak yol aldığında nominal akımın 5 katı kadar akım çekmektedır. Yol alma akımının nominal akımın 3 katı olması istenmektedir. Yukarıdaki bilgilere göre, yol alma akımını düşürme katsayısı aşağıdakilerden hangisidir? A) 1/5 B) 2/5 C) 3/5 D) 4/5 E) 5/3

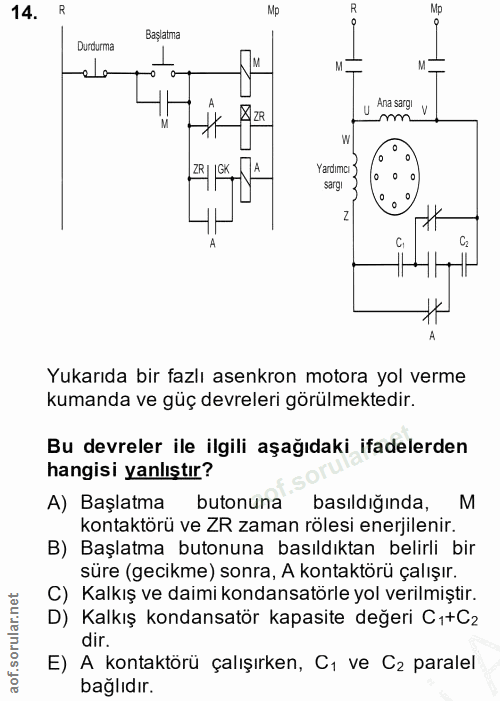

R Mp R Başlatma Durdurma ela M. A u Ana sargi v XI ZR Yetma 3 1| C. A Yukarıda bir fazlı asenkron motora yol verme kumanda ve güç devreleri görülmektedir. Bu devreler ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Başlatma butonuna basıldığında, M kontaktörü ve ZR zaman rölesi enerjilenir. B) Başlatma butonuna basıldıktan belirli bir süre (gecikme) sonra, A kontaktörü çalışır. C) Kalkış ve daimi kondansatörle yol verilmiştir. D) Kalkış kondansatör kapasite değeri C1tCz dir. E) A kontaktörü çalışırken, C1 ve C2 paralel bağlıdır.

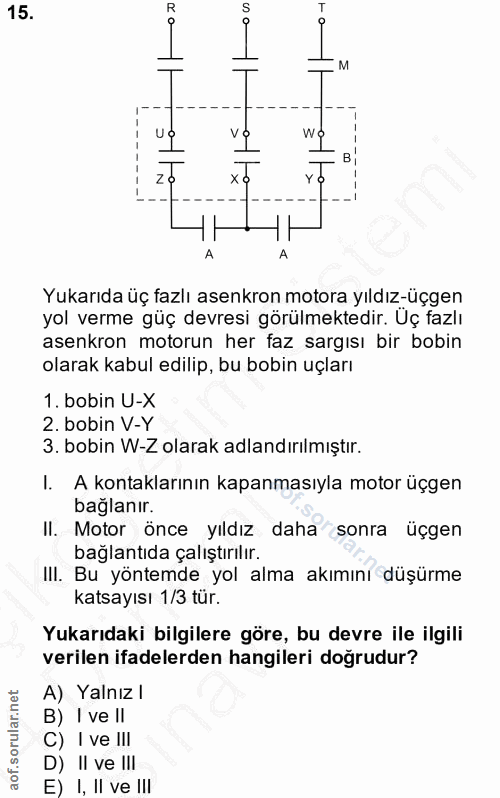

R T M Vo WO Zo xo A Yukarıda uç tazlı asenkron motora yıldız-uçgen yol verme güç devresi görülmektedir. Uç fazlı asenkron motorun her faz sargısı bir bobin olarak kabul edilip, bu bobin uçları 1. bobin U-X 2. bobin V-Y 3. bobin W-Z olarak adlandırılmıştır. I. A kontaklarının kapanmasıyla motor üçgen bağlanır. II. Motor önce yıldız daha sonra üçgen bağlantıda çalıştırılır. IlI. Bu yöntemde yol alma akımını düşürme katsayısı 1/3 tür. Yukarıdaki bilgilere göre, bu devre ile ilgili verilen ifadelerden hangileri doğrudur? A) Yalnız l B) I ve ll C) I ve IlI D) II ve Ill E) I, Il ve IlI

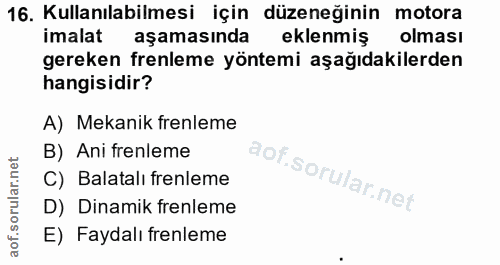

Kullanılabilmesi için düzeneğinin motora imalat aşamasında eklenmiş olması gereken frenleme yöntemi aşağıdakilerden hangisidir? A) Mekanik frenleme B) Ani frenleme C) Balatalı frenleme D) Dinamik frenleme E) Faydalı frenleme

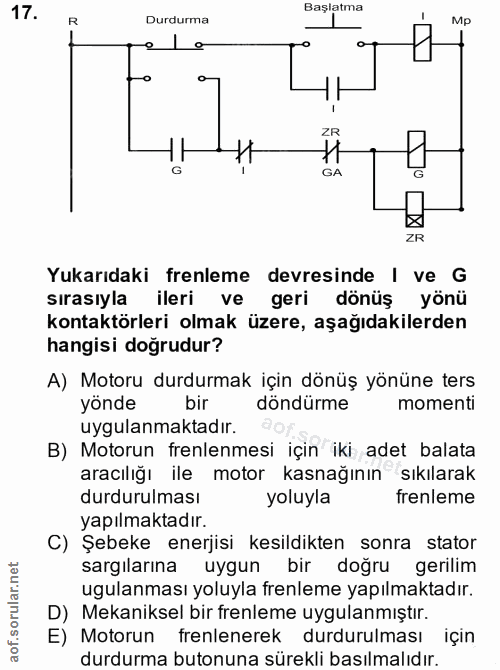

Başlatma R Durdurma Mp 1 o ZR GA ZR Yukarıdaki frenleme devresinde | ve G sırasıyla ileri ve geri dönüş yönü kontaktörleri olmak üzere, aşağıdakilerden hangisi doğrudur? A) Motoru durdurmak için dönüş yönüne ters yönde bir döndürme momenti uygulanmaktadir. do B) Motorun frenlenmesi için iki adet balata aracılığı ile motor kasnağının sıkılarak durdurulması yoluyla frenleme yapılmaktadır. C) Şebeke enerjisi kesildikten sonra stator sargılarına uygun bir doğru gerilim ugulanması yoluyla frenleme yapılmaktadır. D) Mekaniksel bir frenleme uygulanmıştır. E) Motorun frenlenerek durdurulması için durdurma butonuna sürekli basılmalıdır.

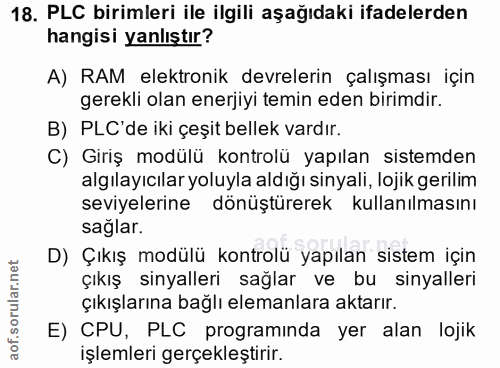

PLC birimleri ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) RAM elektronik devrelerin çalışması için gerekli olan enerjiyi temin eden birimdir. B) PLC'de iki çeşit bellek vardır. C) Giriş modülü kontrolü yapılan sistemden algılayıcılar yoluyla aldığı sinyali, lojik gerilim seviyelerine dönüştürerek kullanılmasını saglar. D) Çıkış modülü kontrolü yapılan sistem için çıkış sinyalleri sağlar ve bu sinyalleri çıkışlarına bağlı elemanlara aktarır. E) CPU, PLC programinda yer alan lojik işlemleri gerçekleştirir.

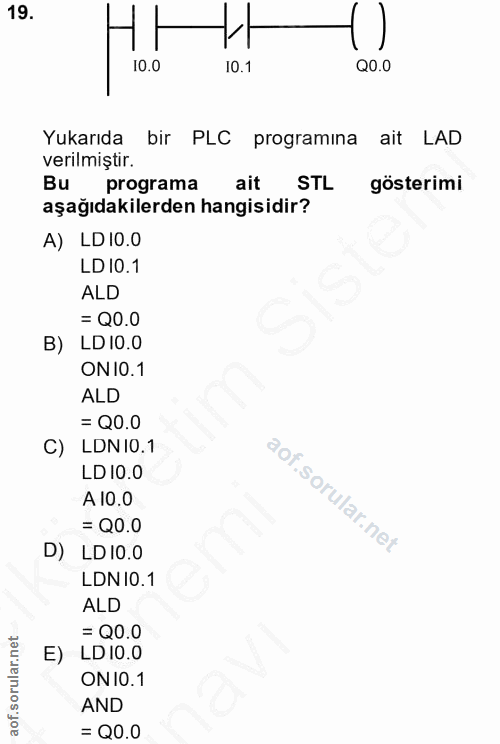

H!! t !!! Yukarıda bir PLC programına ait LAD verilmiştir. Bu programa ait STL gösterimi aşağıdakilerden hangisidir? A) LD I0.0 LD 10.1 ALD = QO.0 B) LD IO.0 ONI0.1 ALD = Q0.0 C) LDN I0.1 LD 10.0 A 10.0 = Q0.0 D) LD I0.0 LDN I0.1 ALD = Q0.0 E) LD IO.0 ON I0.1 AND = Q0.0

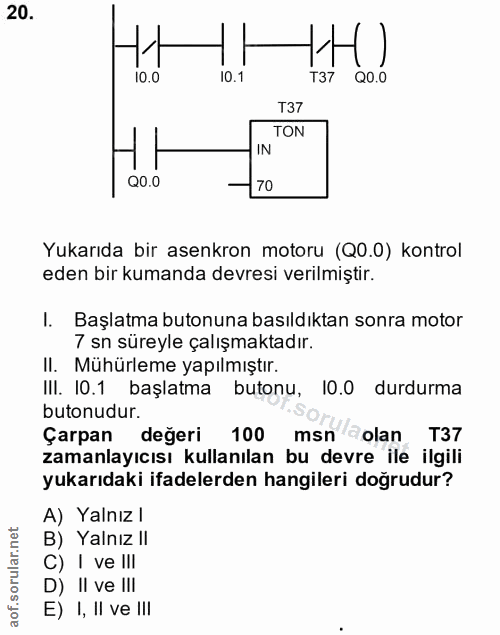

10.0 10.1 T37 QO.0 T37 TON IN Q0.0 70 Yukarıda bir asenkron motoru (Q0.0) kontrol eden bir kumanda devresi verilmiştir. I. Başlatma butonuna basıldıktan sonra motor 7 sn süreyle çalışmaktadır. II. Mühürleme yapılmıştır. IlI. I0.1 başlatma butonu, 10.0 durdurma butonudur. Çarpan değeri 100 msn dolan T37 zamanlayıcısı kullanılan bu devre ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız I B) Yalnız II C) I ve ili D) II ve Ill E) I, II ve IlI
