2014–2015 Vize (Ara Sınav) Çıkmış Soruları

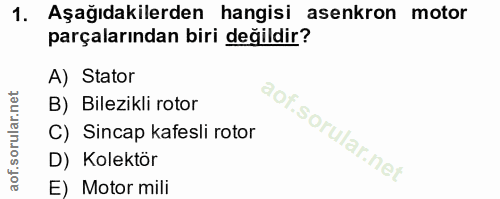

Aşağıdakilerden hangisi asenkron motor parçalarından biri değildir? A) Stator B) Bilezikli rotor C) Sincap kafesli rotor D) Kolektör E) Motor mili

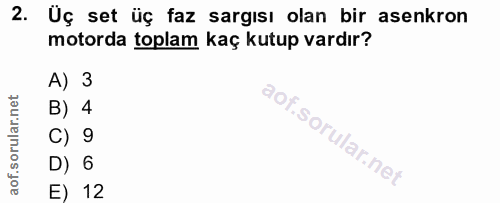

Üç set üç faz sargısı olan bir asenkron motorda toplam kaç kutup vardır? A) 3 B) 4 C) 9 D) 6 E) 12

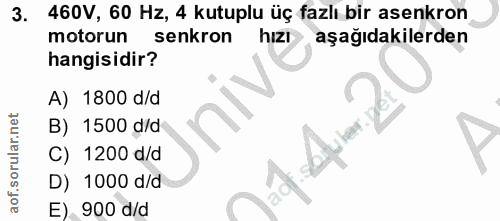

460V, 60 Hz, 4 kutuplu üç fazlı bir asenkron motorun senkron hizI aşağıdakilerden hangisidir? A) 1800 d/d B) 1500 d/d C) 1200 d/d D) 1000 d/d E) 900 d/d

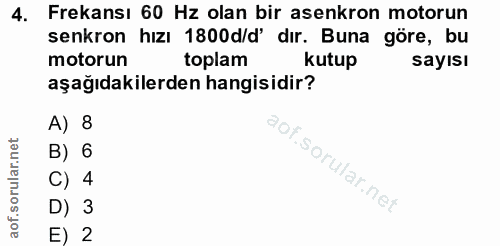

Frekansı 60 Hz olan bir asenkron motorun senkron hızı 1800d/d' dır. Buna göre, bu motorun toplam kutup sayısı aşağıdakilerden hangisidir? A) 8 B) 6 C) 4 D) 3 E) 2

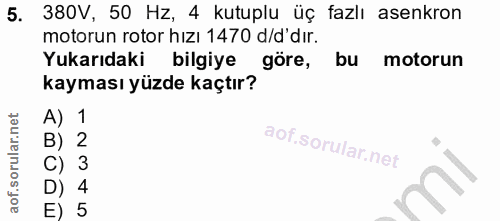

380V, 50 Hz, 4 kutuplu üç fazlı asenkron motorun rotor hizı 1470 d/d' dır. Yukarıdaki bilgiye göre, bu motorun kayması yüzde kaçtır? 4 5

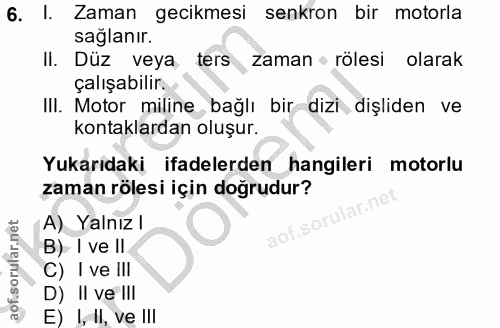

Zaman gecikmesi senkron bir motorla sağlanır. Il. Düz veya ters zaman • rolesi olarak çalışabilir. III. Motor miline bağlı bir dizi dişliden ve kontaklardan oluşur. Yukarıdaki ifadelerden hangileri motorlu zaman rölesi için dogrudur? A) Yalnız l B) I ve ll C) I ve I!I D) II ve Ill E) I, Il, ve II|

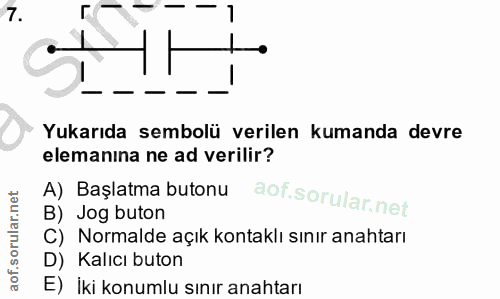

L Yukarıda sembolü verilen kumanda devre elemanina ne ad verilir? A) Başlatma butonu B) Jog buton C) Normalde açık kontaklı sınır anahtarı D) Kalıcı buton E) iki konumlu sınır anahtarı

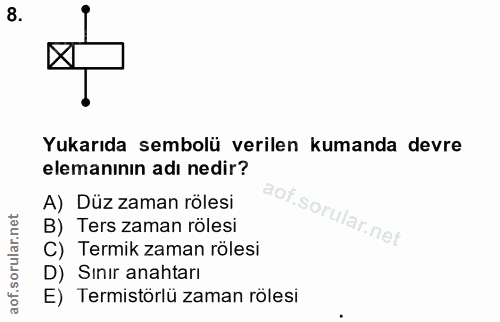

Yukarıda sembolü verilen kumanda devre elemanının adı nedir? A) Düz zaman rölesi B) Ters zaman rölesi C) Termik zaman rölesi D) Sınır anahtarı E) Termistörlü zaman rölesi

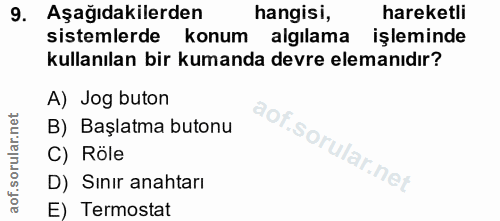

Aşağıdakilerden hangisi, hareketli sistemlerde konum algılama işleminde kullanılan bir kumanda devre elemanıdır? A) Jog buton B) Başlatma butonu C) Röle D) Sınır anahtarı E) Termostat

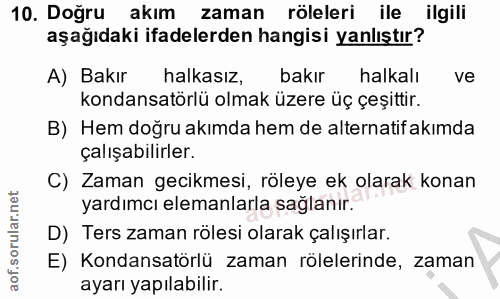

Doğru akım zaman röleleri ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Bakır halkasız, bakır halkalı ve kondansatörlü olmak üzere üç çeşittir. B) Hem doğru akımda hem de alternatif akımda çalışabilirler. C) Zaman gecikmesi, röleye ek olarak konan yardımcı elemanlarla sağlanır. D) Ters zaman rölesi olarak çalışırlar. E) Kondansatorlü zaman rólelerinde, zaman ayarı yapılabilir.

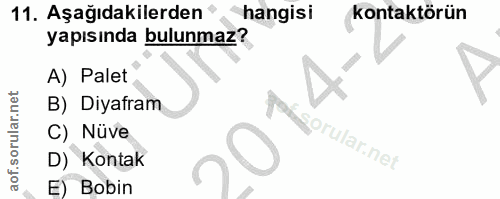

Aşağıdakilerden' hangisi kontaktörün yapısında bulunmaz? A) Palet B) Diyafram C) Nüve poh D) Kontak E) Bobin

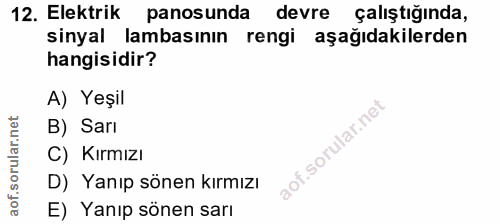

Elektrik panosunda devre çalıştığında, sinyal lambasının rengi aşağıdakilerden hangisidir? A) Yeşil B) Sarı C) Kırmızı D) Yanıp sönen kırmızı E) Yanıp sönen sarı

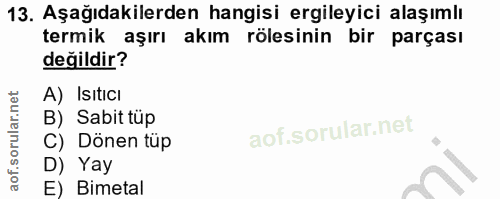

Aşağıdakilerden hangisi ergileyici alaşımlı termik aşırı akım rölesinin bir parçası değildir? A) Isıtıcı B) Sabit tüp C) Dönen tup D) Yay E) Bimetal

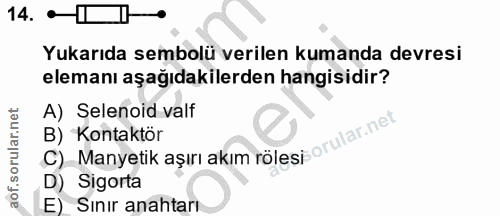

c | Yukarıda sembolü verilen kumanda devresi elemanı aşağıdakilerden hangisidir? A) Selenoid valf C) Manyetik aşını akım roles, orular.net B) Kontaktör Sigorta E Sinır anahtarı

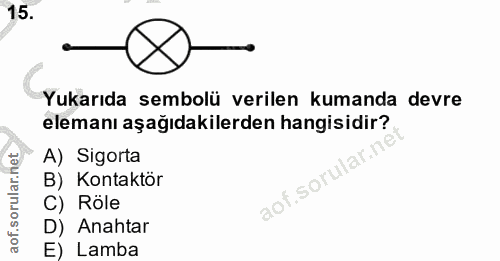

Yukarıda sembolü verilen kumanda devre elemanı aşağıdakilerden hangisidir? A) Sigorta aof.sorular.ne B) Kontaktör C) Röle D) Anahtar E) Lamba

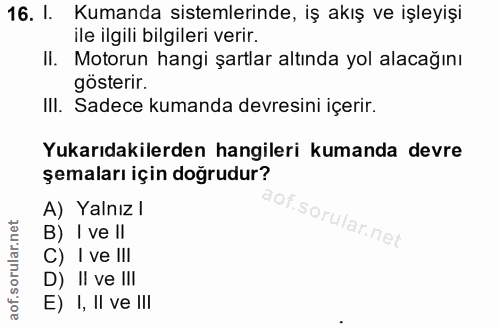

I. Kumanda sistemlerinde, iş akış ve işleyişi ile ilgili bilgileri verir. II. Motorun hangi şartlar altında yol alacağını gösterir. IlI. Sadece kumanda devresini içerir. Yukarıdakilerden hangileri kumanda devre şemaları için doğrudur? A) Yalnız l of. B) I ve ll C) I ve I!I D) II ve Ili E) I, Il ve III

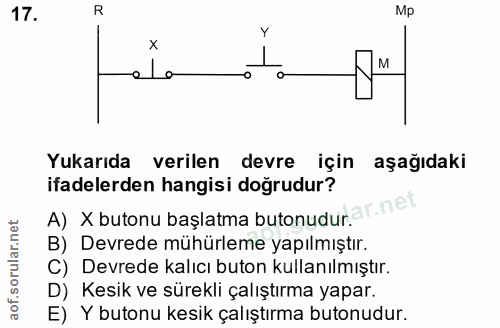

R Mp ela Yukarıda verilen devre için aşağıdaki ifadelerden hangisi doğrudur? A) X butonu başlatma butonudurar.net B) Devrede mühürleme yapılmıştır. C) Devrede kalıcı buton kullanılmıştır. D) Kesik ve sürekli çalıştırma yapar. E) Y butonu kesik çalıştırma butonudur.

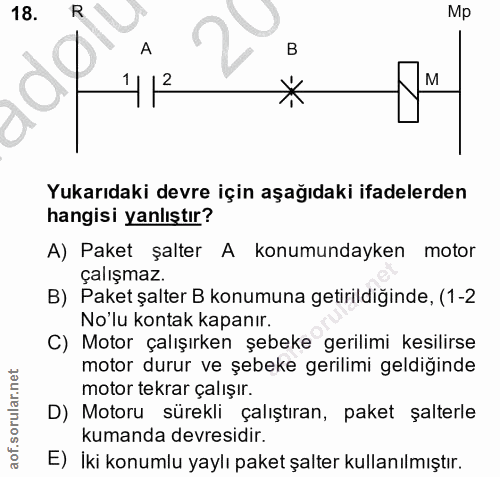

R Mp 412 Yukarıdaki devre için aşağıdaki ifadelerden hangisi yanlıştır? A) Paket şalter A konumundayken motor çalışmaz. B) Paket şalter B konumuna getirildiğinde, (1-2 No'lu kontak kapanır. C) Motor çalışırken şebeke gerilimi kesilirse motor durur ve şebeke gerilimi geldiğinde motor tekrar çalışır. D) Motoru sürekli çalıştıran, paket şalterle kumanda devresidir. E) İki konumlu yaylı paket şalter kullanılmıştır.

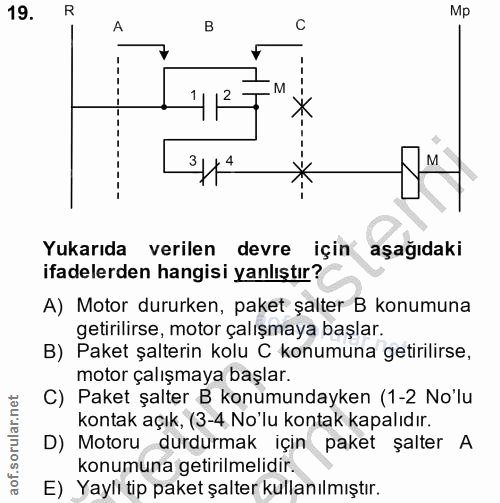

R Mp A C 1112 . M 3114 Yukarıda verilen devre için aşağıdaki ifadelerden hangisi yanlıştır? A) Motor dururken, paket şalter B konumuna getirilirse, motor çalışmaya başlar. B) Paket şalterin kolu C konumuna getirilirse, motor çalışmaya başlar. C) Paket şalter B konumundayken (1-2 No'lu kontak açık, (3-4 No'lu kontak kapalıdır. D) Motoru durdurmak içın paket şalter A konumuna getirilmelidir. E) Yaylı tip paket şalter kullanılmıştır.

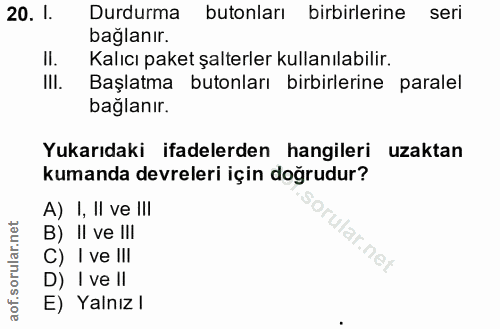

1. Durdurma butonları birbirlerine seri bağlanır. II. Kalıcı paket şalterler kullanılabilir. III. Başlatma butonları birbirlerine paralel bağlanır. Yukarıdaki ifadelerden hangileri uzaktan kumanda devreleri için doğrudur? A) I, II ve IlI B) II ve I!I ar.ne C) I ve II! D) I ve ll E) Yalnız l
