2014–2015 Final (Dönem Sonu) Çıkmış Soruları

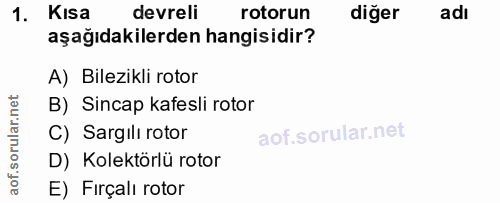

Kısa devreli rotorun diğer adı aşağıdakilerden hangisidir? A) Bilezikli rotor B) Sincap kafesli rotor C) Sargılı rotor D) Kolektörlü rotor E) Fırçalı rotor

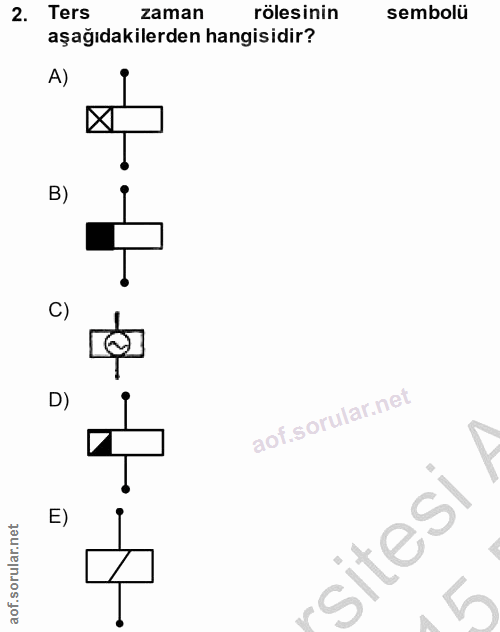

Ters zaman rölesinin sembolü aşağıdakilerden hangisidir? A) c) D) aof.sorular.ne E) sitesi l

Yukarıda sembolü verilen kumanda devresi elemanı aşağıdakilerden hangisidir? A) Selenoid valf B) Sigorta C) Manyetik aşırı akım rölesi D) Termik aşırı akım rölesi E) Kontaktör

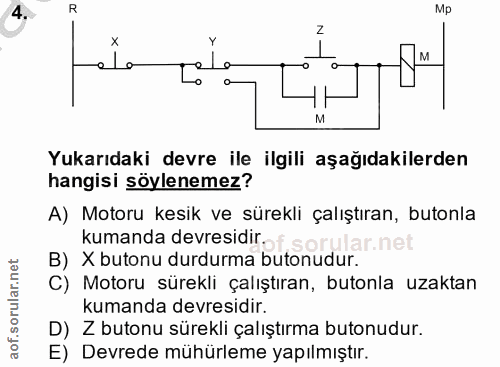

R Mp Yukarıdaki devre ile ilgili aşağıdakilerden hangisi söylenemez? A) Motoru kesik ve sürekli çalıştıran, butonla kumanda devresidir. B) X butonu durdurma butonudur. C) Motoru sürekli çalıştıran, butonla uzaktan kumanda devresidir. D) Z butonu sürekli çalıştırma butonudur. E) Devrede mühürleme yapılmıştır.

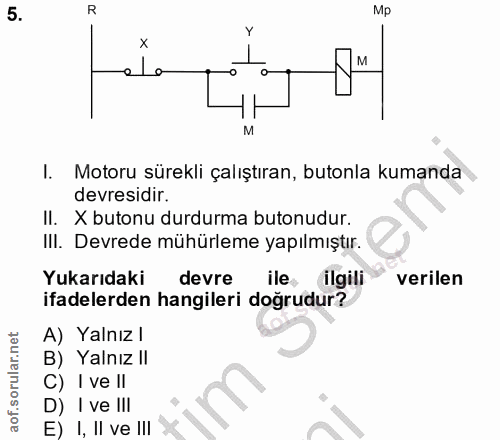

R Mp M I. Motoru sürekli çalıştıran, butonla kumanda devresidir. Il. X butonu durdurma butonudur. IlI. Devrede mühürleme yapılmıştır. Yukarıdaki devre ile ilgili verilen ifadelerden hangileri doğrudur? A) Yalnız l B) Yalnız Il C) I ve ll D) I ve IlI E) I, Il ve IlI

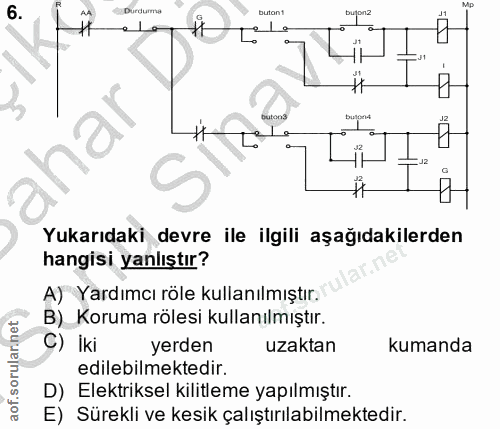

•Durdurma buton1 #t Yukarıdaki devre ile ilgili aşağıdakilerden hangisi yanlıştır? A) Yardımcı röle kullanılmıştır. B)_ Koruma rölesi kullanılmıştır. C) iki yerden uzaktan kumanda edilebilmektedir. D) Elektriksel kilitleme yapılmıştır. E) Sürekli ve kesik çalıştırılabilmektedir.

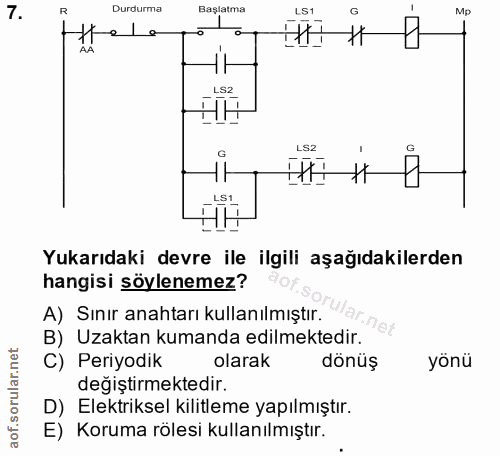

Durdurma Başlatma LS1 Mp e l e 10 10 LS2 Yukarıdaki devre ile ilgili aşağıdakilerden hangisi söylenemez? A) Sınır anahtarı kullanılmıştır. B) Uzaktan kumanda edilmektedir. C) Periyodik olarak dönüş yönü değiştirmektedir. D) Elektriksel kilitleme yapılmıştır. E) Koruma rölesi kullanılmıştır.

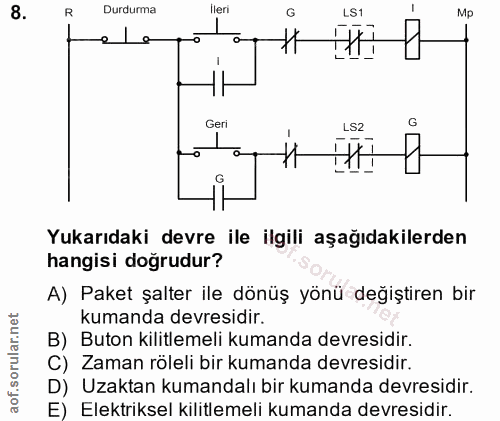

Durdurma ileri G LS1 Mp _ e Geri LS2 Yukarıdaki devre ile ilgili aşağıdakilerden hangisi doğrudur? A) Paket şalter ile dönüş yönü değiştiren bir kumanda devresidir. B) Buton kilitlemeli kumanda devresidir. C) Zaman röleli bir kumanda devresidir. D) Uzaktan kumandalı bir kumanda devresidir. E) Elektriksel kilitlemeli kumanda devresidir.

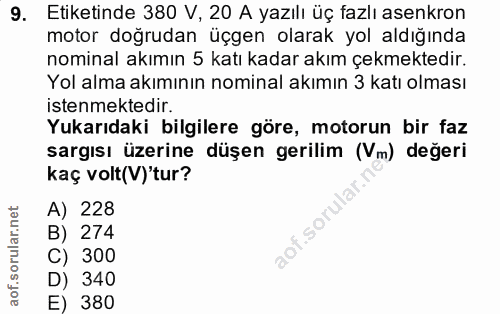

Etiketinde 380 V, 20 A yazılı üç fazlı asenkron motor doğrudan üçgen olarak yol aldığında nominal akımın 5 katı kadar akım çekmektedır. Yol alma akımının nominal akımın 3 katı olması istenmektedir. Yukarıdaki bilgilere göre, motorun bir faz sargısı üzerine düşen gerilim (Vm) değeri kaç volt(V)'tur? A) 228 B) 274 C) 300 D) 340 E) 380

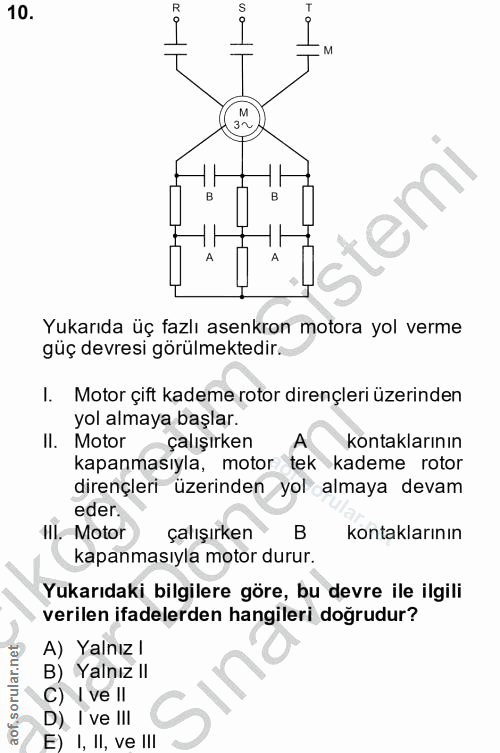

R M Yukarıda üç fazlı asenkron motora yol verme güç devresi görülmektedir. 1. Motor çift kademe rotor dirençleri üzerinden yol almaya başlar. II. Motor çalışırken A kontaklarının kapanmasıyla, motor tek kademe rotor dirençleri üzerinden yol almaya devam eder. Ill. Motor çalışırken kontaklarının kapanmasıyla motor durur. Yukarıdaki bilgilere göre, bu devre ile ilgili verilen ifadelerden hangileri dogrudur? A) Yalnız l B) Yalnız II C) ve Il D) I ve I!! E) I, II, ve III

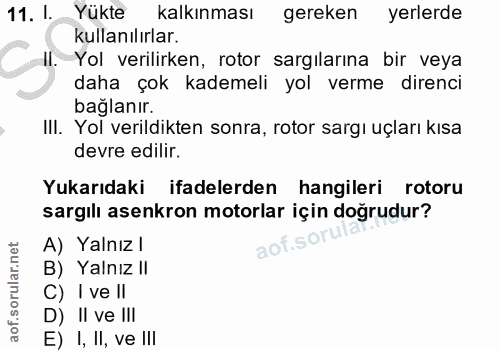

I. Yükte kalkınması gereken yerlerde kullanılırlar. II. Yol verilirken, rotor sargilarına bir veya daha çok kademeli yol verme direnci bağlanır. III. Yol verildikten sonra, rotor sargı uçları kısa devre edilir. Yukarıdaki ifadelerden hangileri rotoru sargılı asenkron motorlar için doğrudur? A) Yalnız l aot B) Yalnız II C) I ve ll D) II ve Ill E) I, Il, ve III

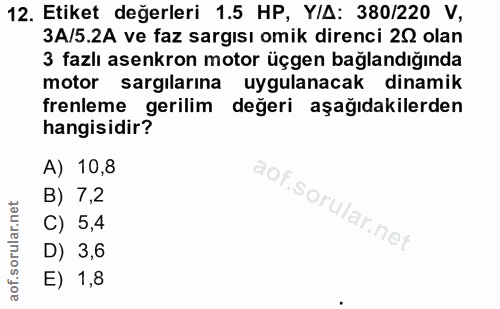

Etiket değerleri 1.5 HP, Y/A: 380/220 V, 3A/5.2A ve faz sargısı omik direnci 252 olan 3 fazlı asenkron motor üçgen bağlandığında motor sargılarına uygulanacak dinamik frenleme gerilim değeri aşağıdakilerden hangisidir? A) 10,8 aof. B) 7,2 orular.net C) 5,4 D) 3,6 E) 1,8

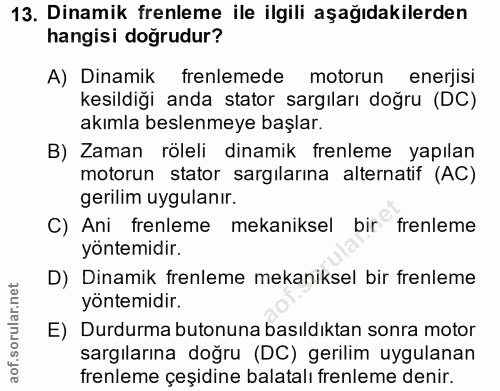

Dinamik frenleme ile ilgili aşağıdakilerden hangisi doğrudur? A) Dinamik frenlemede motorun enerjisi kesildiği anda stator sargıları doğru (DC) akımla beslenmeye başlar. B) Zaman röleli dinamik frenleme yapılan motorun stator sargılarına alternatif (AC) gerilim uygulanır. C) Ani frenleme mekaniksel bir frenleme yöntemidir. D) Dinamik frenleme mekaniksel bir frenleme yöntemidir. E) Durdurma butonuna basıldıktan sonra motor sargılarına doğru (DC) gerilim uygulanan frenleme çeşidine balatalı frenleme denir.

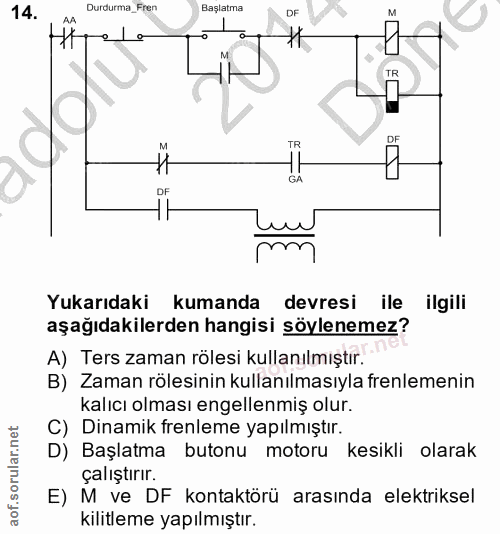

Durdurma_Fren Başlatma DF AA ro e TR DF Yukarıdaki kumanda devresi ile ilgili aşağıdakilerden hangisi söylenemez? A) Ters zaman rölesi kullanılmıştır. B) Zaman rölesinin kullanılmasıyla frenlemenin kalıcı olması engellenmiş olur. C) Dinamik frenleme yapılmıştır. D) Başlatma butonu motoru kesikli olarak çalıştırır. E) M ve DF kontaktörü arasında elektriksel kilitleme yapılmıştır.

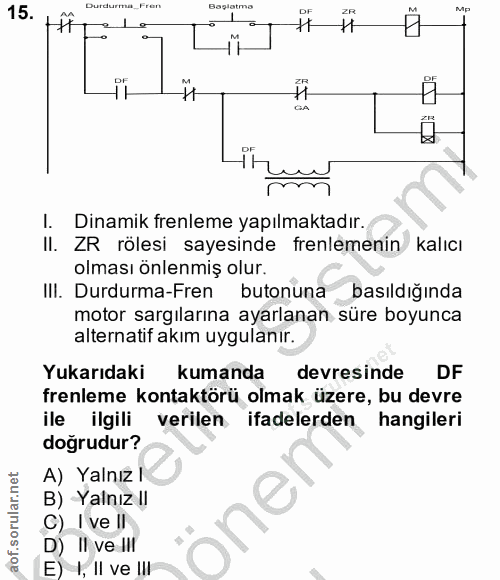

urdurtu eren Baglatmo Mp 15. ZR M H GA I. Dinamik frenleme yapılmaktadır. II. ZR rölesi sayesinde frenlemenin kalıcı olması önlenmiş olur. III. Durdurma-Fren butonuna basıldığında motor sargılarına ayarlanan süre boyunca alternatif akım uygulanır. Yukarıdaki kumanda devresinde DF frenleme kontaktörü olmak üzere, bu devre ile ilgili verilen ifadelerden hangileri doğrudur? A) Yalnız l B) Yalnız I! C) | ve l| D) Il ve lil E), II ve I!

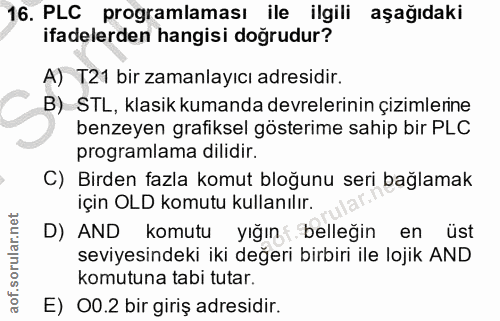

PLC programlaması ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) T21 bir zamanlayıcı adresidir. B) STL, klasik kumanda devrelerinin çizimlerine benzeyen grafiksel gösterime sahip bir PLC programlama dilidir. C) Birden fazla komut bloğunu seri bağlamak için OLD komutu kullanılır. D) AND komutu yığınt belleğin en üst seviyesindeki iki değeri birbiri ile lojik AND komutuna tabi tutar. E) 00.2 bir giriş adresidir.

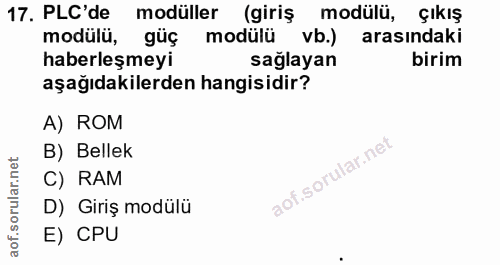

PLC'de modüller (giriş modülü, çıkış modülü, güç modülü vb.) arasındaki haberleşmeyi| sağlayan birim aşağıdakilerden hangisidir? A) ROM B) Bellek C) RAM D) Giriş modülü E) CPU

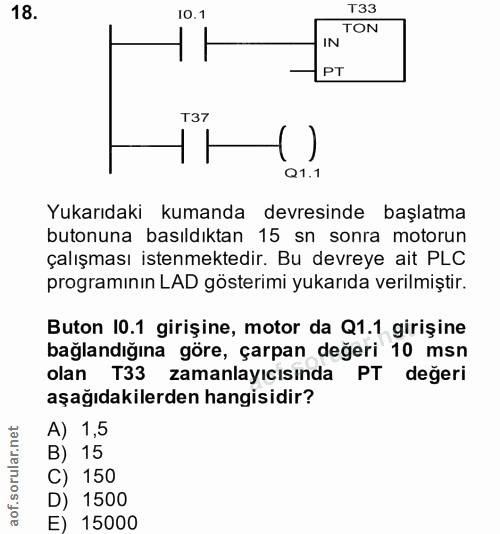

10.1 T33 TON IN —PT T37 Q1.1 Yukarıdaki kumanda devresinde başlatma butonuna basıldıktan 15 sn sonra motorun çalışması istenmektedir. Bu devreye ait PLC programının LAD gösterimi yukarıda verilmiştir. Buton 10.1 girişine, motor da Q1.1 girişine bağlandığına göre, çarpan değeri 10 msn olan T33 zamanlayıcısında PT değeri aşağıdakilerden hangisidir? A) 1,5 B) 15 C) 150 D) 1500 E) 15000

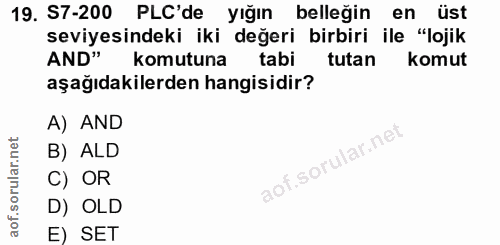

S7-200 PLC'de yığın belleğin en üst seviyesindeki iki değeri birbiri ile "lojik AND" komutuna tabi tutan komut aşağıdakilerden hangisidir? A) AND B) ALD of. C) OR D) OLD E) SET

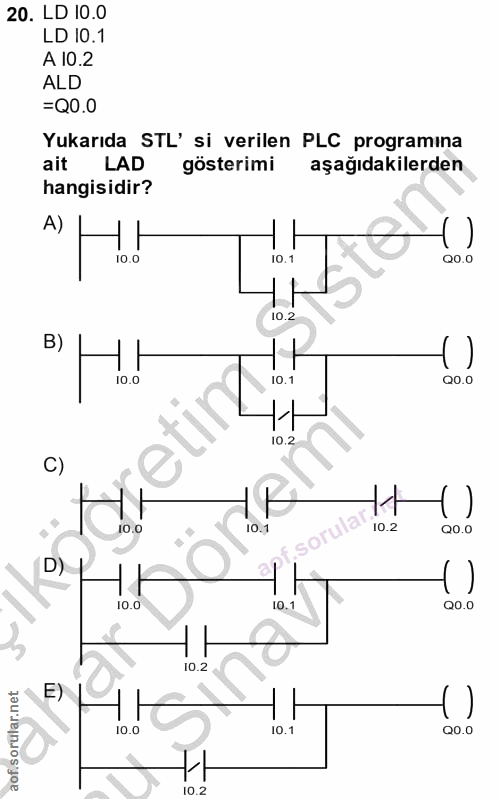

LD 10.0 LD 10.1 A 10.2 ALD =Q0.0 Yukarıda STL' si verilen PLC programina ait LAD gösterimi aşağıdakilerden hangisidir? A) i0.0 10.1 Q0.0 10.2 B) 10.0 4+ Q0.0 C) 10.0 10.1 10.2 Q0.0 D) 10.0 10.1 Q0.0 10.2 E) 10.0 10.1 Q0.0 10.2
