2014–2015 Tek Ders Çıkmış Soruları

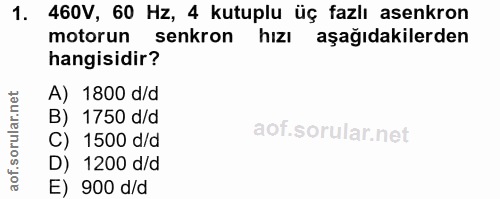

460V, 60 Hz, 4 kutuplu üç fazlı asenkron motorun senkron hizI aşağıdakilerden hangisidir? A) 1800 d/d B) 1750 d/d C) 1500 d/d D) 1200 d/d E) 900 d/d

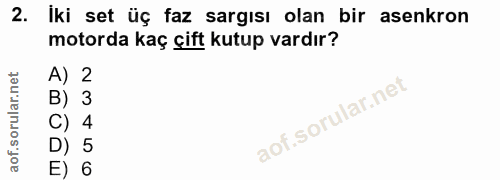

İki set üç faz sargısı olan bir asenkron motorda kaç çift kutup vardır? A) 2 B) 3 C) 4 D) 5 E) 6

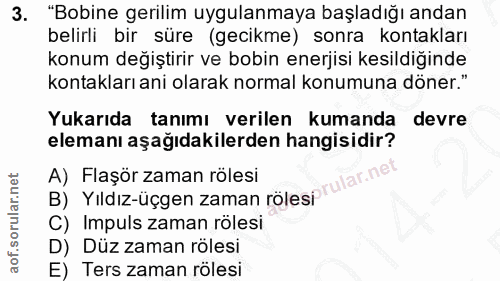

"Bobine gerilim uygulanmaya başladığı andan belirli bir süre (gecikme) sonra kontakları konum değiştirir ve bobin enerjisi kesildiğinde kontakları ani olarak normal konumuna döner." Yukarıda tanımı verilen kumanda devre elemanı aşağıdakilerden hangisidir? B) Yıldız-üçgen zaman rölesprular.net A) Flaşör zaman rölesi C) Impuls zaman rölesi D) Düz zaman rölesi E) Ters zaman rölesi

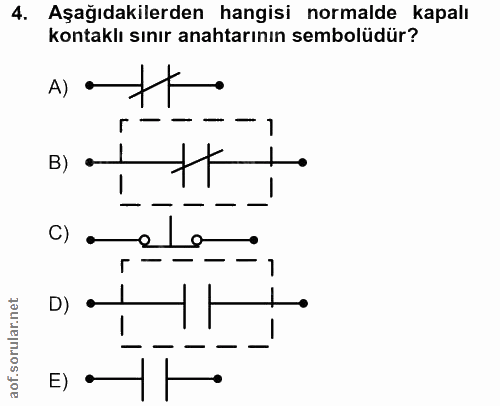

Aşağıdakilerden hangisi normalde kapalı kontaklı sınır anahtarının sembolüdür? A) •— B) C) lo E) •

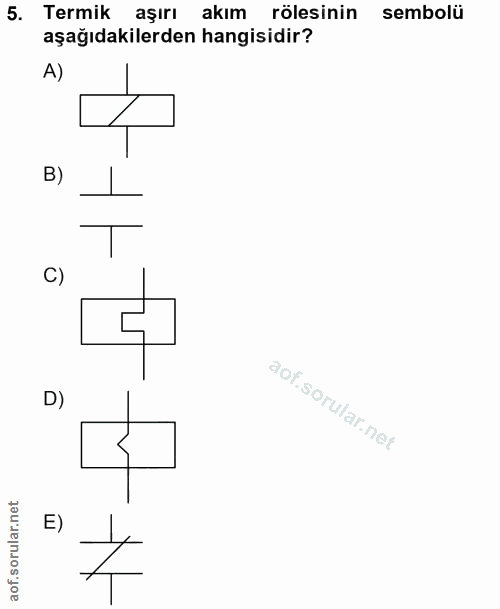

Termik aşırı akim rölesinin sembolü aşağıdakilerden hangisidir? A) IR+H-

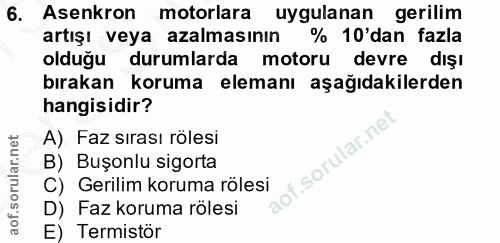

Asenkron motorlara uygulanan gerilim artışı veya azalmasının % 10'dan fazla olduğu durumlarda motoru devre dışı bırakan koruma elemanı aşağıdakilerden hangisidir? A) Faz sırası rölesi i.sorular.ne1 B) Buşonlu sigorta C) Gerilim koruma rölesi D) Faz koruma rölesi E) Termistör

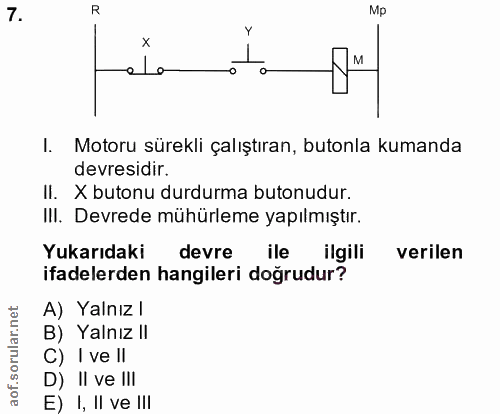

R Mp I. Motoru sürekli çalıştıran, butonla kumanda devresidir. II. X butonu durdurma butonudur. III. Devrede mühürleme yapılmıştır. Yukarıdaki devre ile ilgili verilen ifadelerden hangileri dogrudur? A) Yalnız l B) Yalnız II C) I ve ll D) II ve ill E) I, Il ve III

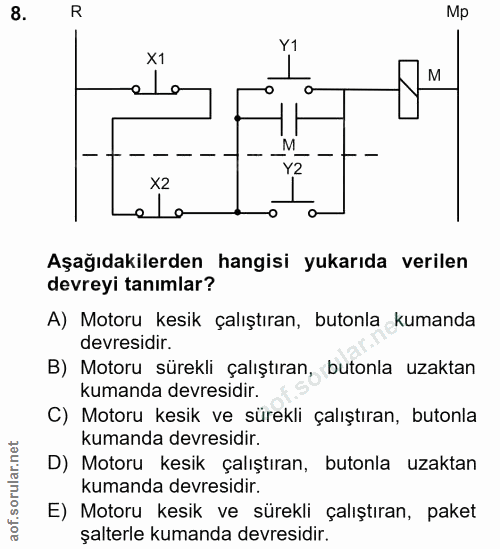

R Mp X1 Y1 ela M Y2 X2 Aşağıdakilerden hangisi yukarıda verilen devreyi tanımlar? A) Motoru kesik çalıştıran, butonla kumanda devresidir. B) Motoru sürekli çalıştıran, butonla uzaktan kumanda devresidir. C) Motoru kesik ve sürekli çalıştıran, butonla kumanda devresidir. D) Motoru kesik çalıştıran, butonla uzaktan kumanda devresidir. E) Motoru kesik ve sürekli çalıştıran, paket şalterle kumanda devresidir.

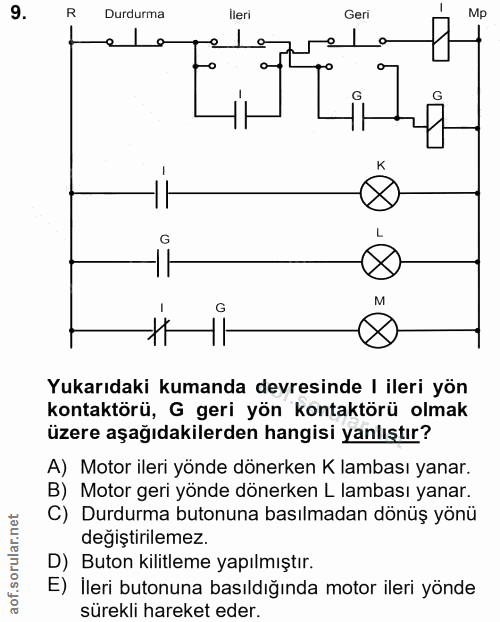

R Durdurma İleri Geri Mp 8 G G M Yukarıdaki kumanda devresinde | ileri yön kontaktörü, G geri yön kontaktörü olmak üzere aşağıdakilerden hangisi yanlıştır? A) Motor ileri yönde dönerken K lambası yanar. B) Motor geri yönde dönerken L lambası yanar. C) Durdurma butonuna basılmadan dönüş yönü degiştirilemez. D) Buton kilitleme yapılmıştır. E) İleri butonuna basıldığında motor ileri yönde sürekli hareket eder.

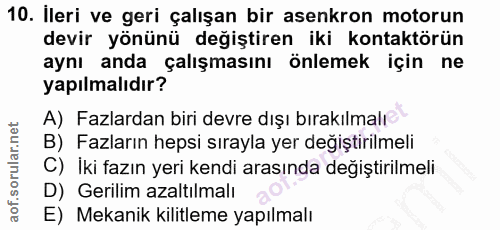

İleri ve geri çalışan bir asenkron motorun devir yönünü değiştiren iki kontaktörün aynı anda çalışmasını önlemek için ne yapılmalıdır? A) Fazlardan biri devre dışı bırakılmalı B) Fazların hepsi sırayla yer değiştirilmeli C) İki fazın yeri kendi arasında değiştirilmeli D) Gerilim azaltılmalı E) Mekanik kilitleme yapılmalı

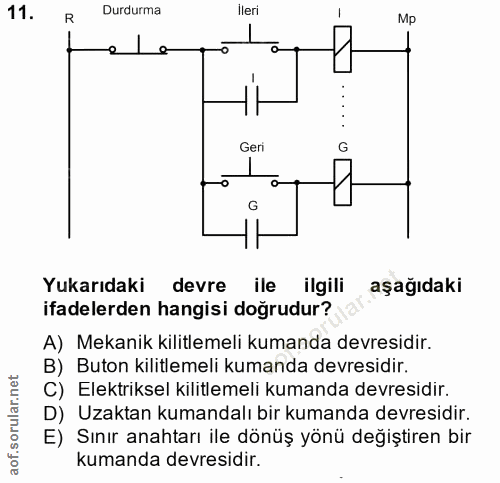

Durdurma ileri R Mp Geri G G Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Mekanik kilitlemeli kumanda devresidir. B) Buton kilitlemeli kumanda devresidir. C) Elektriksel kilitlemeli kumanda devresidir. D) Uzaktan kumandalı bir kumanda devresidir. E) Sınır anahtarı ile dönüş yönü değiştiren bir kumanda devresidir.

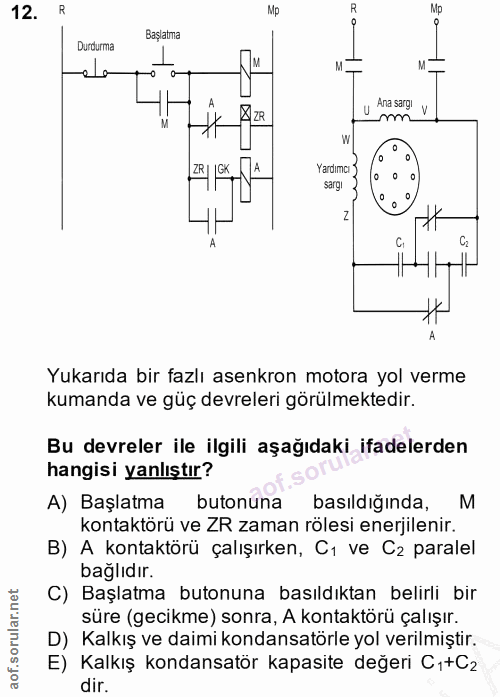

R Mp R Başlatma Durdurma ela M. ZR u Ana sargi v 2R 1| C. C2 Yukarıda bir fazlı asenkron motora yol verme kumanda ve güç devreleri görülmektedir. Bu devreler ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Başlatma butonuna basıldığında, M kontaktörü ve ZR zaman rölesi enerjilenir. B) A kontaktörü çalışırken, C1 ve C2 paralel bağlıdır. C) Başlatma butonuna basıldıktan belirli bir süre (gecikme) sonra, A kontaktörü çalışır. D) Kalkış ve daimi kondansatörle yol verilmiştir. E) Kalkış kondansator kapasite değeri C1+C2 dir.

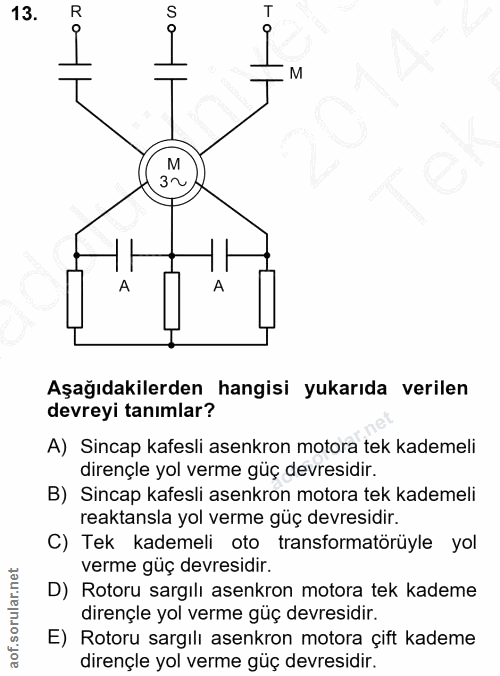

M M A Aşağıdakilerden hangisi yukarıda verilen devreyi tanımlar? A) Sincap kafesli asenkron motora tek kademeli dirençle yol verme güç devresidir. B) Sincap kafesli asenkron motora tek kademeli reaktansla yol verme güç devresidir. C) Tek kademeli oto transformatörüyle yol verme güç devresidir. D) Rotoru sargılı asenkron motora tek kademe dirençle yol verme güç devresidir. E) Rotoru sargılı asenkron motora çift kademe dirençle yol verme güç devresidir.

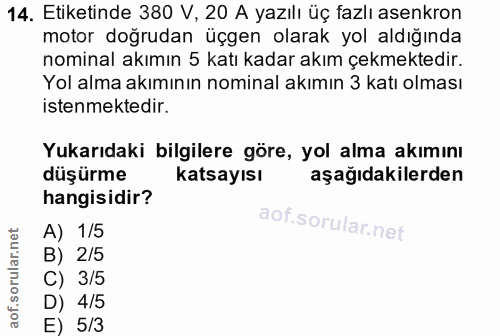

Etiketinde 380 V, 20 A yazılı üç fazlı asenkron motor doğrudan üçgen olarak yol aldığında nominal akımın 5 katı kadar akım çekmektedir. Yol alma akımının nominal akımın 3 katı olması istenmektedir. Yukarıdaki bilgilere göre, yol alma akımını düşürme katsayısı aşağıdakilerden hangisidir? A) 1/5 B) 2/5 C) 3/5 D) 4/5 E) 5/3

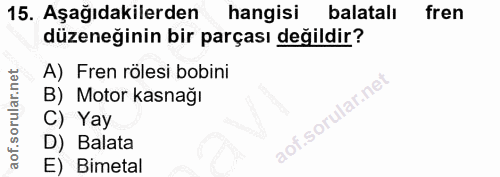

Aşağıdakilerden hangisi balatalı fren düzeneğinin bir parçası değildir? A) Fren rölesi bobini B) Motor kasnağı C) Yay D) Balata E) Bimetal

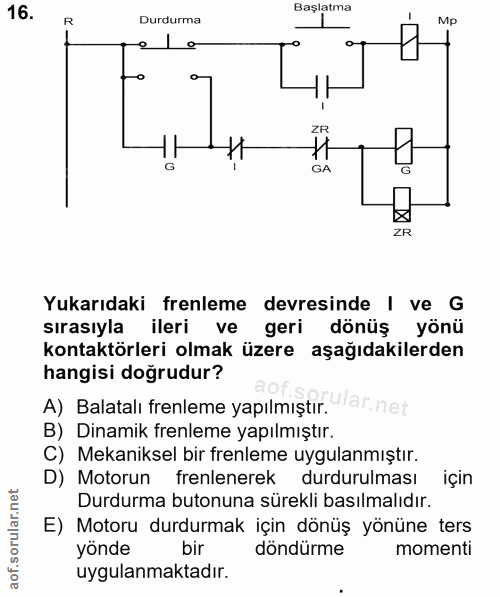

Başlatma R Durdurma Mp ZR GA ZR Yukarıdaki frenleme devresinde I ve G sırasıyla ileri ve geri dönüş yönü kontaktörleri olmak üzere aşağıdakilerden hangisi doğrudur? A) Balatalı frenleme yapılmıştır. uar.ne B) Dinamik frenleme yapılmıştır. C) Mekaniksel bir frenleme uygulanmıştır. D) Motorun frenlenerek durdurulması için Durdurma butonuna sürekli basılmalıdır. E) Motoru durdurmak için dönüş yönüne ters yonde bir döndürme momenti uygulanmaktadır.

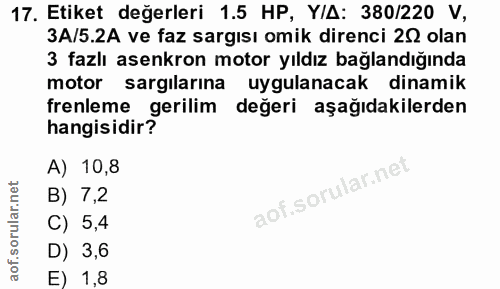

Etiket değerleri 1.5 HP, Y/A: 380/220 V, 3A/5.2A ve faz sargısı omik direnci 20 olan 3 fazlı asenkron motor yıldız bağlandığında motor sargılarına uygulanacak dinamik frenleme gerilim değeri aşağıdakilerden hangisidir? A) 10,8 B) 7,2 C) 5,4 D) 3,6 E) 1,8

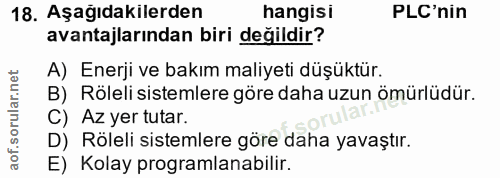

Aşağıdakilerden hangisi PLC'nin avantajlarından biri değildir? A) Enerji ve bakım maliyeti düşüktür. B) Röleli sistemlere göre daha uzun ömürlüdür. C) Az yer tutar. D) Röleli sistemlere göre daha yavaştır. E) Kolay programlanabilir.

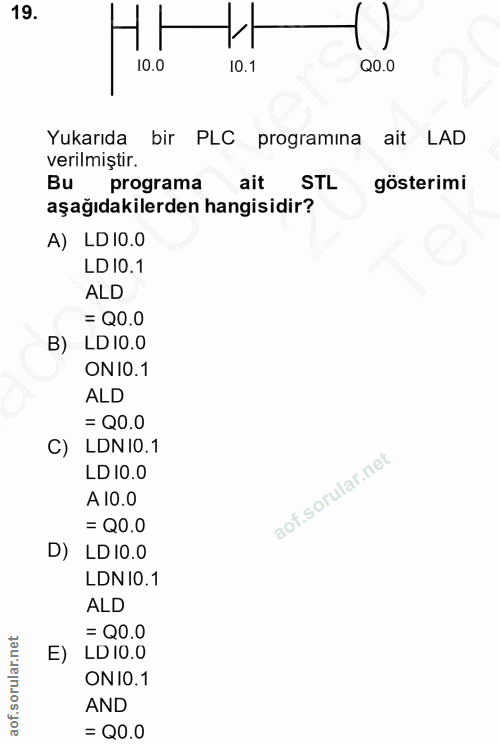

H. !! Yukarıda bir PLC programına ait LAD verilmiştir. Bu programa ait STL gösterimi aşağıdakilerden hangisidir? A) LD 10.0 LD 10.1 ALD = Q0.0 B) LD 10.0 ON10.1 ALD = Q0.0 C) LDNI0.1 LD 10.0 A 10.0 = Q0.0 D) LD I0.0 LDN I0.1 ALD = Q0.0 E) LD IO.0 ON I0.1 AND = Q0.0

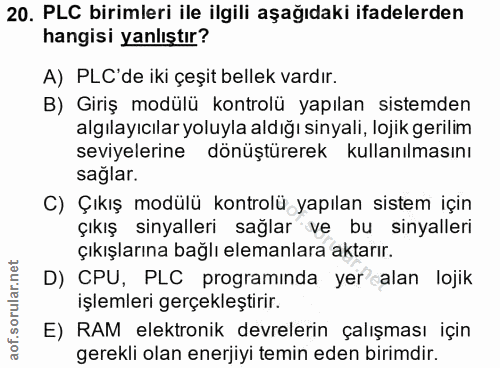

PLC birimleri ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) PLC'de iki çeşit bellek vardır. B) Giriş modülü kontrolü yapılan sistemden algılayıcılar yoluyla aldığı sinyali, lojik gerilim seviyelerine dönüştürerek kullanılmasını saglar. C) Çıkış modülü kontrolü yapılan sistem için çıkış sinyalleri sağlar ve bu sinyalleri çıkışlarına bağlı elemanlara aktarır. D) CPU, PLC programinda yer alan lojik işlemleri gerçekleştırir. E) RAM elektronik devrelerin çalışması için gerekli olan enerjiyi temin eden birimdir.
