2015–2016 Vize (Ara Sınav) Çıkmış Soruları

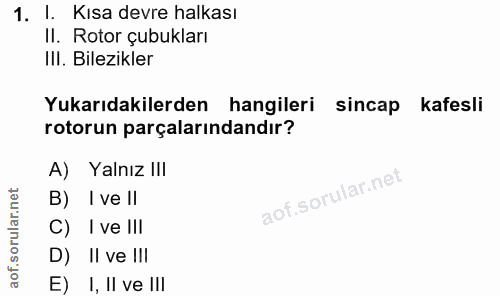

I. Kısa devre halkası Il. Rotor çubukları IlI. Bilezikler Yukarıdakilerden hangileri sincap kafesli rotorun parçalarındandır? A) Yalnız I!I B) I ve ll C) I ve II| D) Il ve I!i E) I, Il ve II|

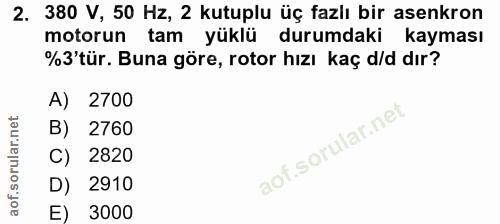

380 V, 50 Hz, 2 kutuplu üç fazlı bir asenkron motorun tam yüklü durumdaki kayması %3'tür. Buna göre, rotor hizı kaç d/d dır? A) 2700 B) 2760 C) 2820 D) 2910 E) 3000

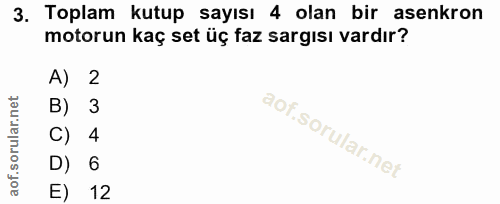

Toplam kutup sayısı 4 olan bir asenkron motorun kaç set üç faz sargısı vardır? A) 2 B) 3 C) 4 D) 6 E) 12

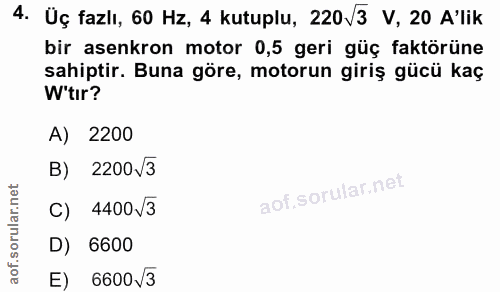

Üç fazlı, 60 Hz, 4 kutuplu, 220/3 V, 20 A'lik bir asenkron motor 0,5 geri güç faktörüne sahiptir. Buna göre, motorun giriş gücü kaç W'tır? A) 2200 B) 2200v3 C) 4400/3 D) 6600 E) 6600V3

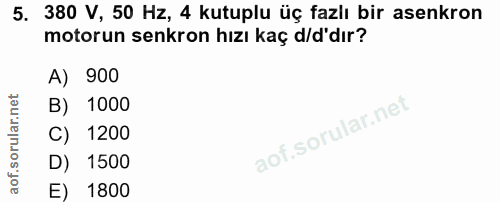

380 V, 50 Hz, 4 kutuplu üç fazlı bir asenkron motorun senkron hızı kaç d/d'dır? A) 900 B) 1000 C) 1200 1500 E) 1800

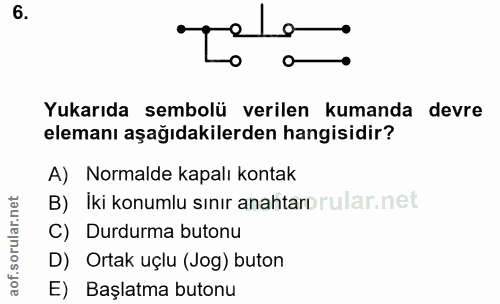

Yukarıda sembolü verilen kumanda devre elemanı aşağıdakilerden hangisidir? A) Normalde kapalı kontak B)Iki konumlu sınır anahtarprular.net C) Durdurma butonu D) Ortak uçlu (Jog) buton E) Başlatma butonu

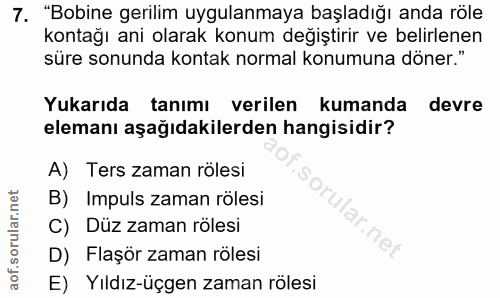

"Bobine gerilim uygulanmaya başladığı anda röle kontağı ani olarak konum değiştirir ve belirlenen süre sonunda kontak normal konumuna döner." Yukarıda tanımı verilen kumanda devre elemanı aşağıdakilerden hangisidir? A) Ters zaman rölesi B) Impuls zaman rölesi C) Düz zaman rölesi D) Flaşör zaman rölesi E) Yıldız-üçgen zaman rölesi

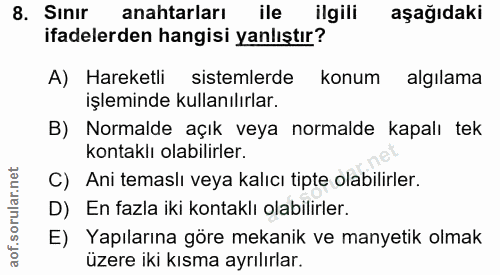

Sınır anahtarları ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Hareketli sistemlerde konum algılama işleminde kullanılırlar. B) Normalde açık veya normalde kapalı tek kontaklı olabilirler. C) Ani temaslı veya kalıcı tipte olabilirler. D) En fazla iki kontaklı olabilirler. E) Yapılarına göre mekanik ve manyetik olmak üzere iki kısma ayrılırlar.

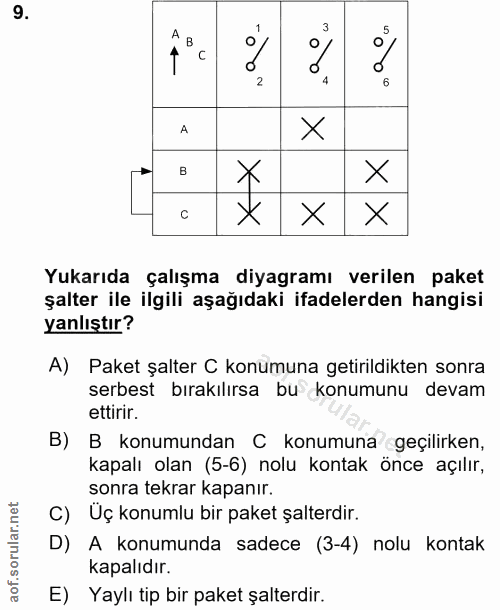

3 B 1 A X B X X Yukarıda çalışma diyagramı verilen paket şalter ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Paket şalter C konumuna getirildikten sonra serbest bırakılırsa bu konumunu devam ettirir. B) B konumundan C konumuna geçilirken, kapalı olan (5-6) nolu kontak önce açılır, sonra tekrar kapanır. C) Üç konumlu bir paket şalterdir. D) A konumunda sadece (3-4) nolu kontak kapalıdır. E) Yaylı tip bir paket şalterdir.

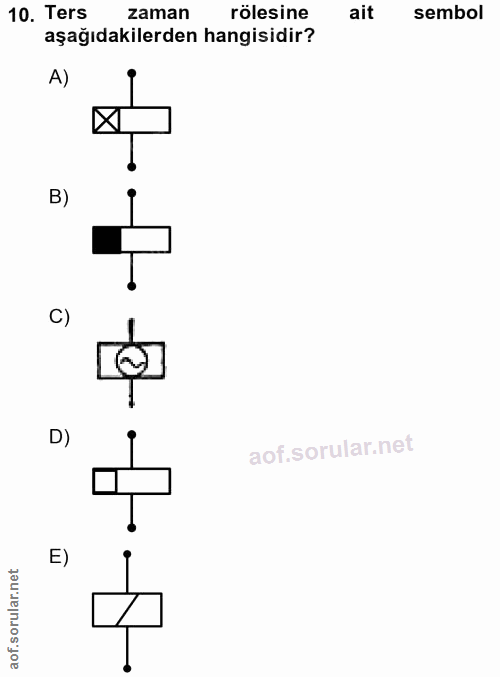

Ters zaman rölesine ait sembol aşağıdakilerden hangisidir? A) B) aof.soru

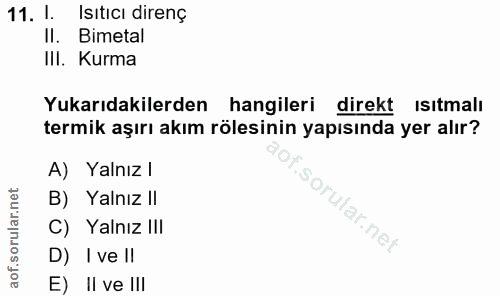

I. Isıtıcı direnç II. Bimetal III. Kurma Yukarıdakilerden hangileri direkt ısıtmalı termik aşırı akım rölesinin yapısında yer alır? A) Yalnız I B) Yalnız II C) Yalnız I!I D) Ive ll E) II ve II|

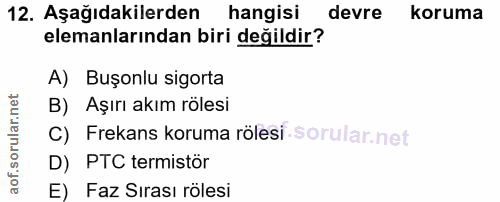

Aşağıdakilerden hangisi devre koruma elemanlarından biri değildir? A) Buşonlu sigorta B) Aşırı akım rölesi C) Frekans koruma rölesi D) PTC termistör E) Faz Sırası rölesi

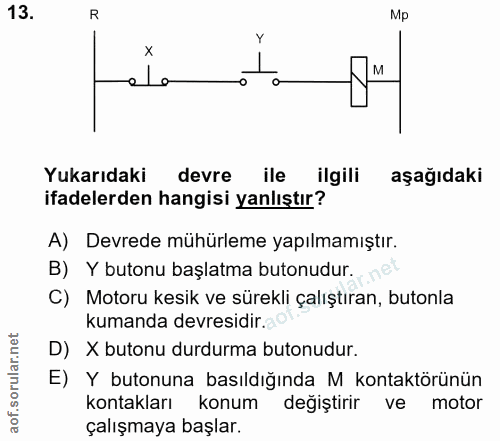

R Mp el o Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Devrede mühürleme yapılmamıştır. B) Y butonu başlatma butonudur. C) Motoru kesik ve sürekli çalıştıran, butonla kumanda devresidir.a° D) X butonu durdurma butonudur. E) Y butonuna basıldığında M kontaktörünün kontakları konum degiştirir ve motor çalışmaya başlar.

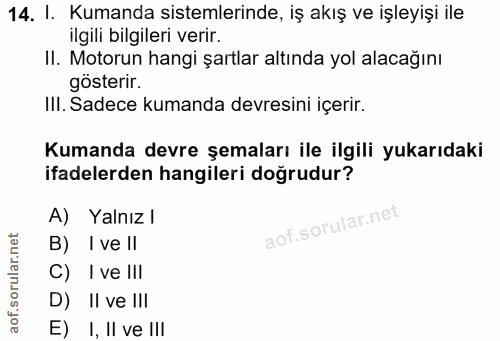

I. Kumanda sistemlerinde, iş akış ve işleyişi ile ilgili bilgileri verir. II. Motorun hangi şartlar altında yol alacağını gösterir. III. Sadece kumanda devresini içerir. Kumanda devre şemaları ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız l aof.sor B) I ve ll C) I ve III D) II ve I!I E) I, Il ve IlI

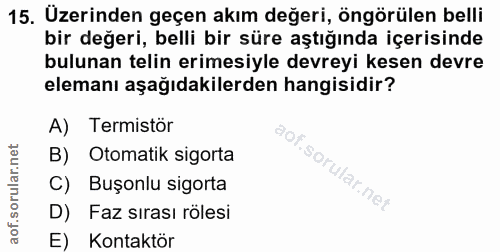

Üzerinden geçen akım değeri, öngörülen belli bir değeri, belli bir süre aştığında içerisinde bulunan telin erimesiyle devreyi kesen devre elemanı aşağıdakilerden hangisidir? A) Termistör B) Otomatik sigorta C) Buşonlu sigorta D) Faz sırası rölesi E) Kontaktör

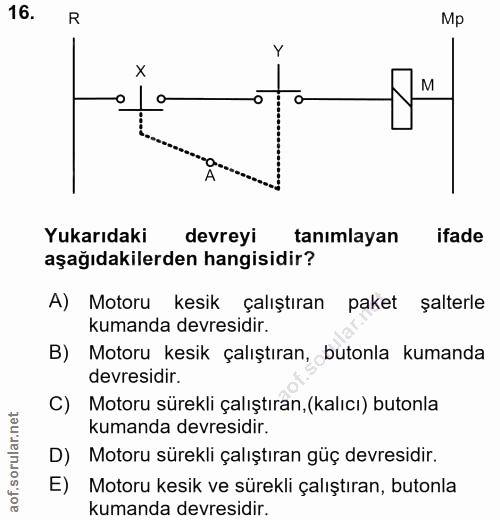

R Mp x M Yukarıdaki devreyi tanimlayan ifade aşağıdakilerden hangisidir? A) Motoru kesik çalıştıran paket şalterle kumanda devresidir. B) Motoru kesik çalıştıran, butonla kumanda devresidir. C) Motoru sürekli çalıştıran, (kalıcı) butonla kumanda devresidir. D) Motoru sürekli çalıştıran güç devresidir. E) Motoru kesik ve sürekli çalıştıran, butonla kumanda devresidir.

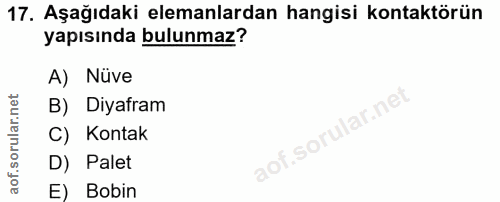

Aşağıdaki elemanlardan hangisi kontaktörün yapısında bulunmaz? A) Nüve B) Diyafram C) Kontak D) Palet E) Bobin

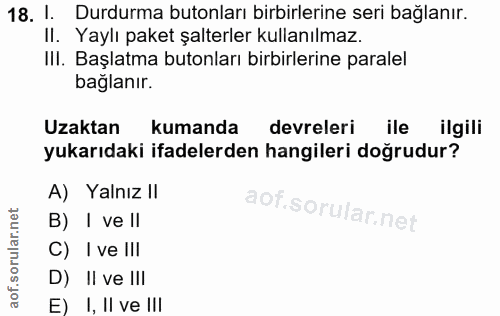

1. Durdurma butonları birbirlerine seri bağlanır. II. Yaylı paket şalterler kullanılmaz. IlI. Başlatma butonları birbirlerine paralel bağlanır. Uzaktan kumanda devreleri ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız I! B) I ve ll C) I ve !il D) II ve Ill E) I, Il ve III

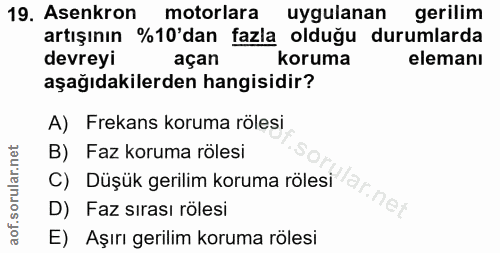

Asenkron motorlara uygulanan gerilim artışının %10'dan fazla olduğu durumlarda devreyi açan koruma elemanı aşağıdakilerden hangisidir? A) Frekans koruma rölesi B) Faz koruma rölesi C) Düşük gerilim koruma rölesi D) Faz sırası rölesi E) Aşırı gerilim koruma rölesi

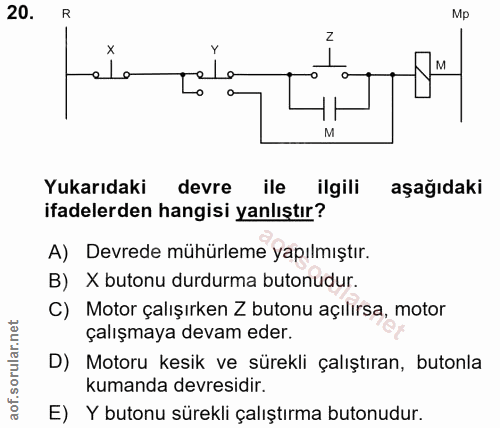

R Mp Z alo M Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Devrede mühürleme yapılmıştır. B) X butonu durdurma butonudur. C) Motor çalışırken Z butonu açılırsa, motor çalışmaya devam eder. D) Motoru kesik ve sürekli çalıştıran, butonla kumanda devresidir. E) Y butonu sürekli çalıştırma butonudur.
