2015–2016 Final (Dönem Sonu) Çıkmış Soruları

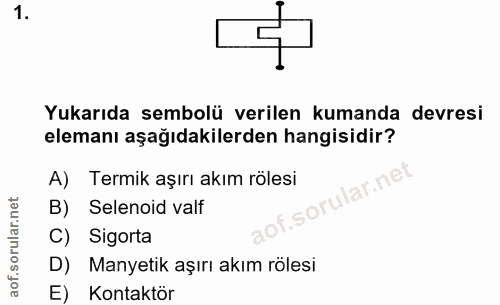

Yukarıda sembolü verilen kumanda devresi elemanı aşağıdakilerden hangisidir? A) Termik aşırı akım rölesi B) Selenoid valf C) Sigorta D) Manyetik aşırı akım rölesi E) Kontaktör

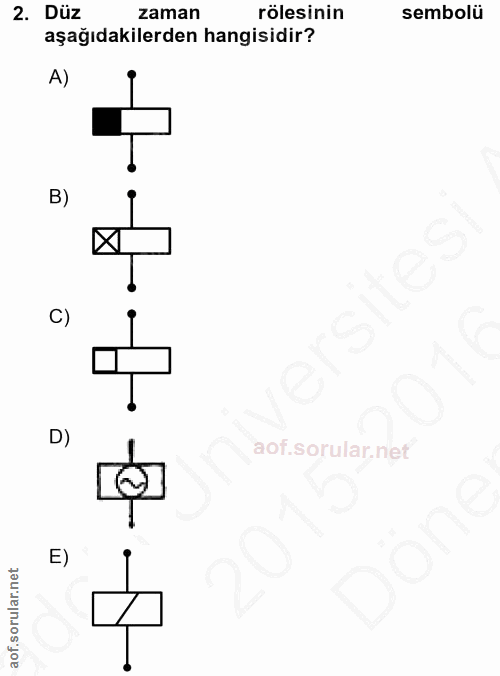

Düz zaman rölesinin sembolü aşağıdakilerden hangisidir? A) B) ersites)

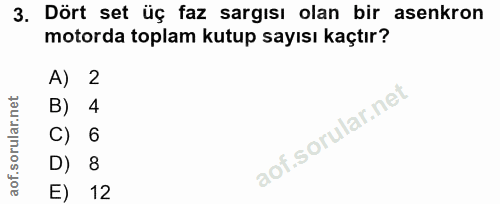

Dört set üç faz sargısı olan bir asenkron motorda toplam kutup sayısı kaçtır? A) 2 B) 4 C) 6 D) 8 E) 12

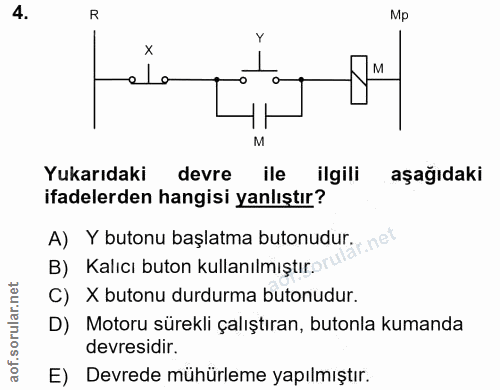

R Mp x M Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Y butonu başlatma butonudur. B) Kalıcı buton kullanılmıştır. C) X butonu durdurma butonudur. D) Motoru sürekli çalıştıran, butonla kumanda devresidir. E) Devrede mühürleme yapılmıştır.

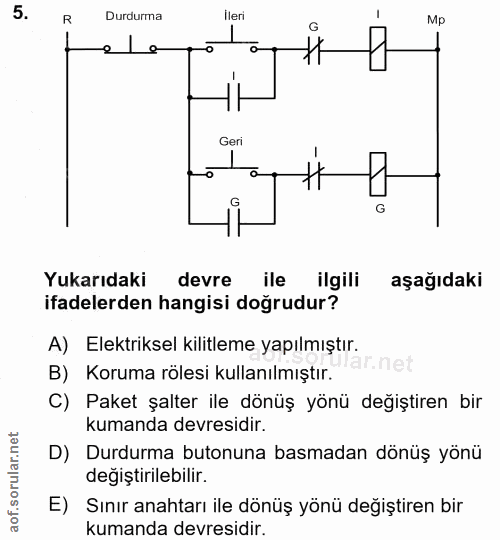

R Durdurma İleri ele Geri G Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Elektriksel kilitleme yapılmıştır. B) Koruma rölesi kullanılmıştır. C) Paket şalter ile dönüş yönü değiştiren bir kumanda devresidir. D) Durdurma butonuna basmadan dönüş yönü değiştirilebilir. E) Sınır anahtarı ile dönüş yönü değiştiren bir kumanda devresidir.

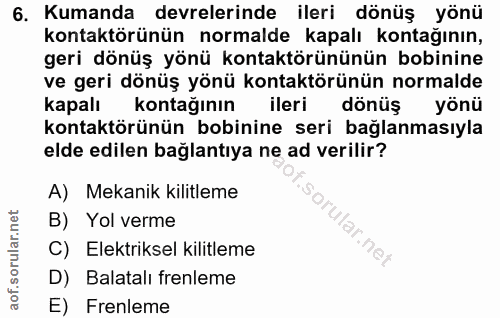

Kumanda devrelerinde ileri dönüş yönü kontaktörünün normalde kapalı kontağının, geri dönüş yönü kontaktörününün bobinine ve geri dönüş yönü kontaktörünün normalde Kapakl kontağının ileri dönüş yönü kontaktörünün bobinine seri bağlanmasıyla elde edilen bağlantıya ne ad verilir? A) Mekanik kilitleme B) Yol verme C) Elektriksel kilitleme D) Balatalı frenleme E) Frenleme

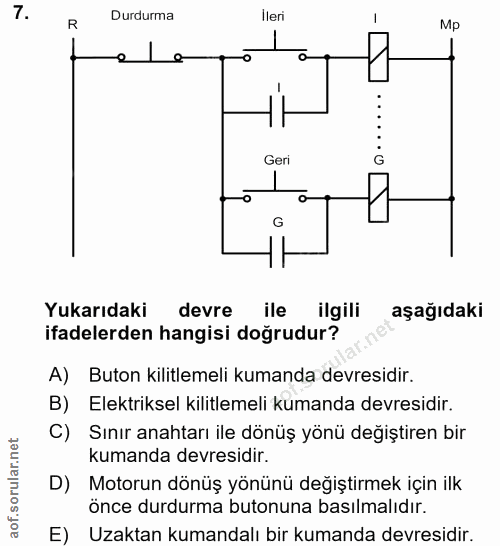

Durdurma ileri R Mp e Geri Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Buton kilitlemeli kumanda devresidir. B) Elektriksel kilitlemeli kumanda devresidir. C) Sınır anahtarı ile dönüş yönü değiştiren bir kumanda devresidir. D) Motorun dönüş yönünü değiştirmek için ilk önce durdurma butonuna basılmalıdır. E) Uzaktan kumandalı bir kumanda devresidir.

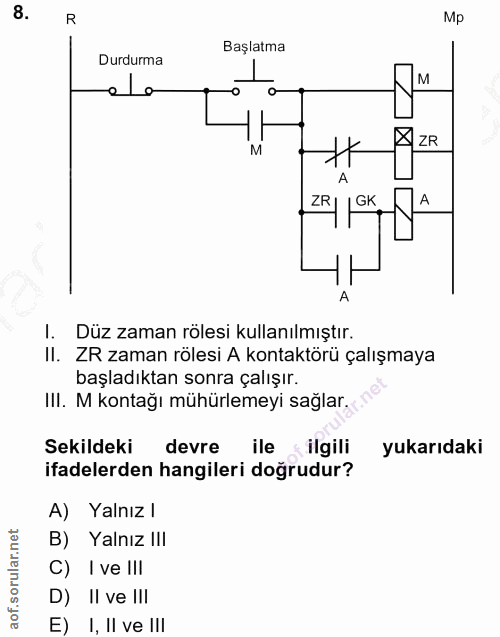

R Mp Durdurma Başlatma ela M ZR ZRI GK 11. Diz zaman röles kontako ü çalışmaya Düz zaman rölesi kullanılmıştır. başladıktan sonra çalışır. III. M kontağı mühürlemeyi sağlar, Sekildeki devre ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız l B) Yalnız I!I C) I ve IlI D) II ve IlI E) I, Il ve III

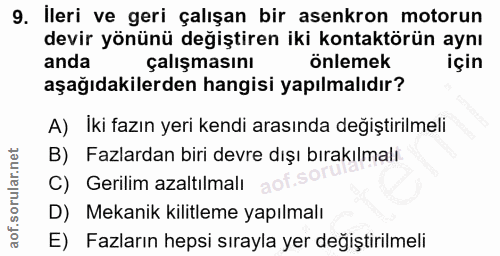

İleri ve geri çalışan bir asenkron motorun devir yönünü değiştiren iki kontaktörün aynı anda çalışmasını onlemek için aşağıdakilerden hangisi yapılmalıdır? A) İki fazın yeri kendi arasında değiştirilmeli B) Fazlardan biri devre dışı bırakılmalı C) Gerilim azaltılmalı D) Mekanik kilitleme yapılmalı E) Fazların hepsi sırayla yer değiştirilmeli

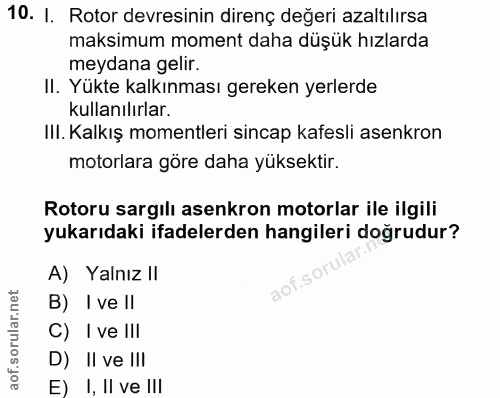

I. Rotor devresinin direnç değeri azaltılırsa maksimum moment daha düşük hızlarda meydana gelir. II. Yükte kalkınması gereken yerlerde kullanılırlar. III. Kalkış momentleri sincap kafesli asenkron motorlara göre daha yüksektir. Rotoru sargılı asenkron motorlar ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız II B) I ve lI C) I ve Ill D) II ve IlI E) I, Il ve III

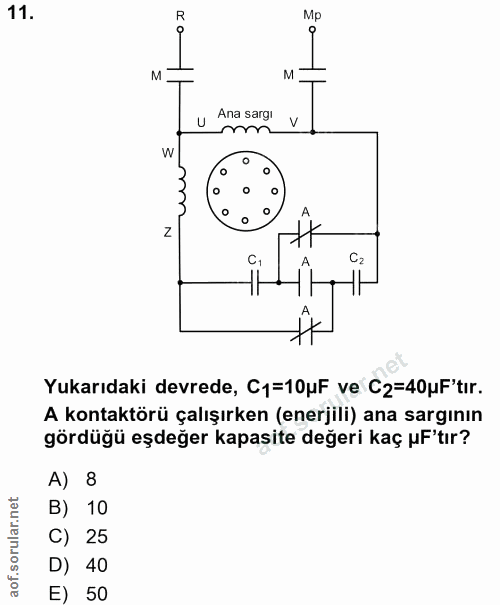

Mp M M U Ana sargi V C- C2 Yukarıdaki devrede, C1=10uF ve C2=40uF'tır. A kontaktörü çalışırken (enerjili) ana sargının gördüğü eşdeğer kapasite değeri kaç uF'tır? A) 8 B) 10 C) 25 D) 40 E) 50

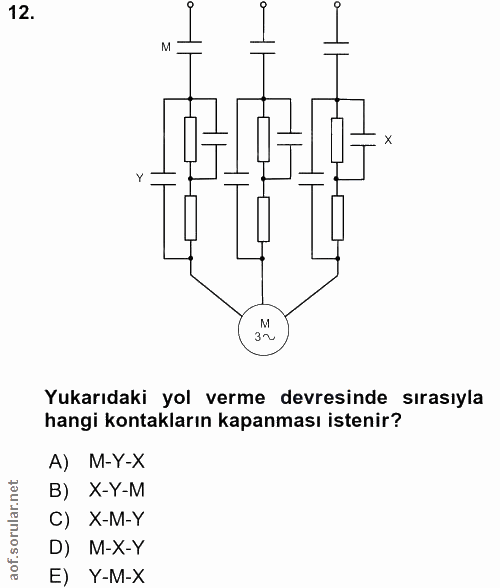

Y M 3~ Yukarıdaki yol verme devresinde sırasıyla hangi kontakların kapanması istenir? A) M-Y-X B) X-Y-M C) X-M-Y D) M-X-Y E) Y-M-X

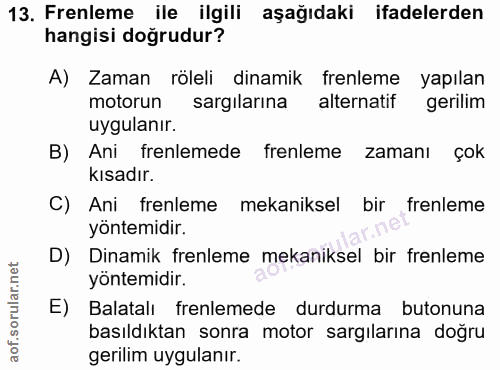

Frenleme ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Zaman röleli dinamik frenleme yapılan motorun sargılarına в alternatif gerilim uygulanır. B) Ani frenlemede frenleme zamanı çok kısadır. C) Ani frenleme mekaniksel bir frenleme yöntemidir. D) Dinamik frenleme mekaniksel bir frenleme yöntemidir. E) Balatalı frenlemede durdurma butonuna basıldıktan sonra motor sargılarına doğru gerilim uygulanır.

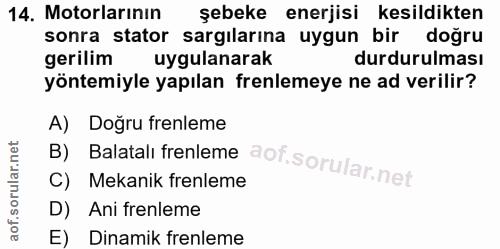

Motorlarınin şebeke enerjisi kesildikten sonra stator sargılarına uygun bir doğru gerilim uygulanarak durdurulması yöntemiyle yapılan frenlemeye ne ad verilir? A) Doğru frenleme B) Balatalı frenleme C) Mekanik frenleme D) Ani frenleme E) Dinamik frenleme

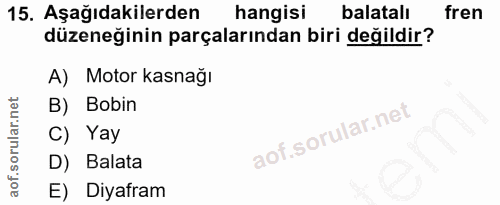

Aşağıdakilerden hangisi balatall fren düzeneğinin parçalarından biri değildir? A) Motor kasnağı B) Bobin C) Yay D) Balata E) Diyafram

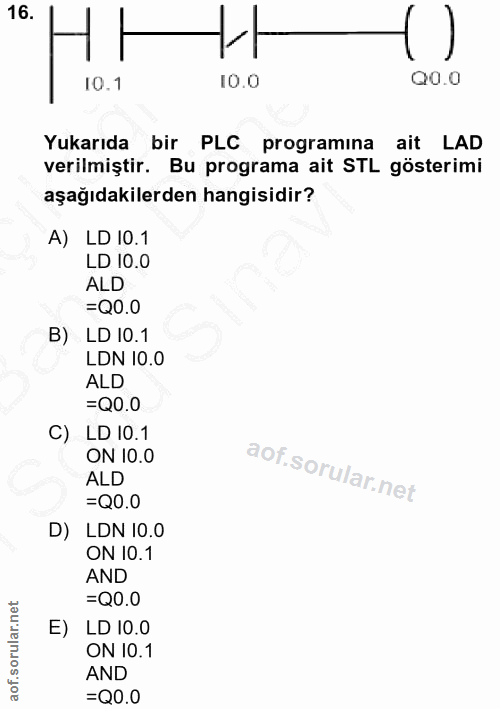

HH1 10.1 10.0 Q0.0 Yukarıda bir PLC programına ait LAD verilmiştir. Bu programa ait STL gösterimi aşağıdakilerden hangisidir? A) LD 10.1 LD 10.0 ALD =Q0.O B) LD 10.1 LDN 10.0 ALD =Q0.0 C) LD 10.1 ON 10.0 ALD =Q0.0 D) LDN 10.0 ON 10.1 AND =QO.O E) LD 10.0 ON 10.1 AND =Q0.0

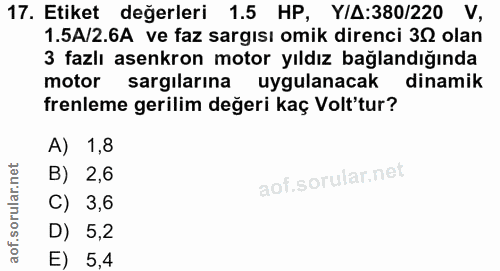

Etiket değerleri 1.5 HP, Y/A:380/220 V, 1.5A/2.6A ve faz sargısı omik direnci 30 olan 3 fazlı asenkron motor yıldız bağlandığında motor sargılarına uygulanacak dinamik frenleme gerilim değeri kaç Volt'tur? A) 1,8 B) 2,6 C) 3,6 D) 5,2 E) 5,4

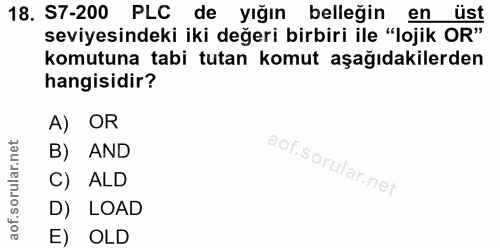

S7-200 PLC de yığın belleğin en üst seviyesindeki iki değeri birbiri ile "lojik OR" komutuna tabi tutan komut aşağıdakilerden hangisidir? A) OR B) AND C) ALD D) LOAD E) OLD

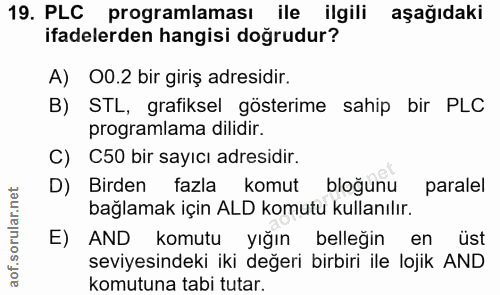

PLC programlaması ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) 00.2 bir giriş adresidir. B) STL, grafiksel gösterime sahip bir PLC programlama dilidir. C) C50 bir sayıcı adresidir. D) Birden fazla komut bloğunu paralel bağlamak için ALD komutu kullanılır. E) AND komutu yığın belleğin en üst seviyesindeki iki değeri birbiri ile lojik AND komutuna tabi tutar.

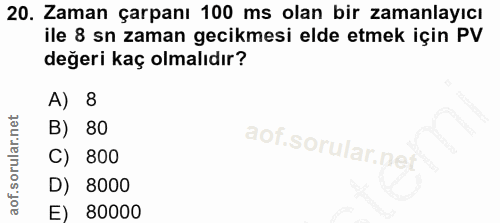

Zaman çarpanı 100 ms olan bir zamanlayıcı ile 8 sn zaman gecikmesi elde etmek için PV değeri kaç olmalıdır? A) 8 B) 80 C) 800 D) 8000 E) 80000
