2015–2016 Tek Ders Çıkmış Soruları

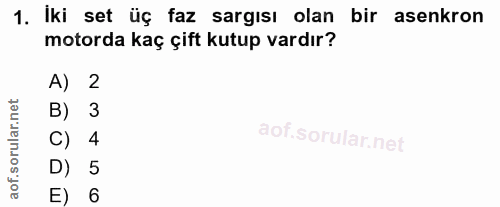

İki set üç faz sargısı olan bir asenkron motorda kaç çift kutup vardır? A) 2 3 C) 4 D) 5 E) 6

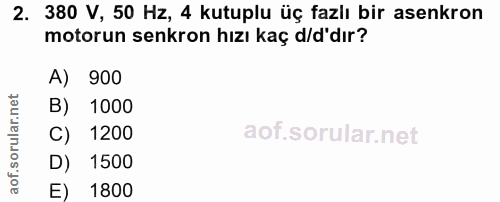

380 V, 50 Hz, 4 kutuplu üç fazlı bir asenkron motorun senkron hızı kaç d/d'dır? A) 900 B) 1000 C) 1200 D) 1500 E) 1800

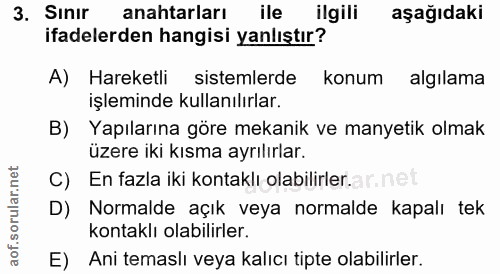

Sınır anahtarları ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Hareketli sistemlerde konum algılama işleminde kullanılırlar. Yapılarına göre mekanik ve manyetik olmak üzere iki kısma ayrılırlar. C) En fazla iki kontaklı olabilirler.a r D) Normalde açık veya normalde kapalı tek kontaklı olabilirler. E) Ani temaslı veya kalıcı tipte olabilirler.

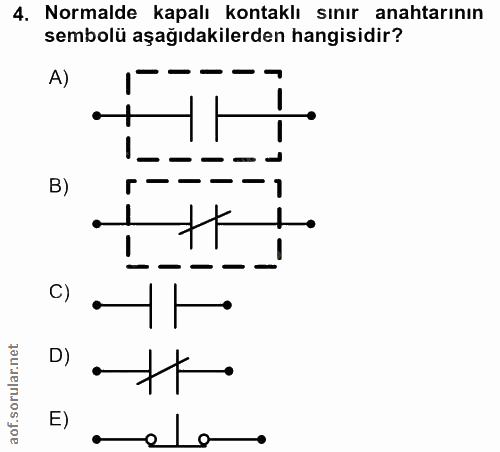

Normalde kapalı kontaklı sınır anahtarının sembolü aşağıdakilerden hangisidir? A) B) C) D) E)

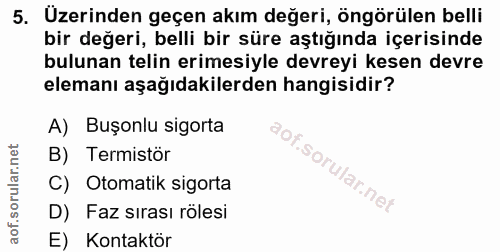

Uzerinden geçen akım değeri, öngörülen belli bir değeri, belli bir süre aştığında içerisinde bulunan telin erimesiyle devreyi kesen devre elemanı aşağıdakilerden hangisidir? A) Buşonlu sigorta B) Termistör aof.sorular.ne/ C) Otomatik sigorta D) Faz sırası rölesi E) Kontaktör

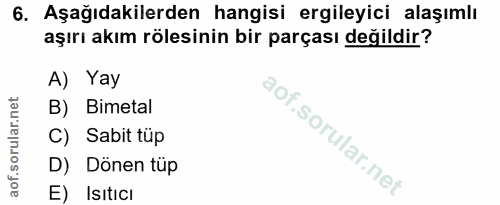

Aşağıdakilerden hangisi ergileyici alaşımlı aşırı akım rölesinin bir parçası değildir? A) Yay B) Bimetal C) Sabit tüp D) Dönen tüp E) Isıtıcı

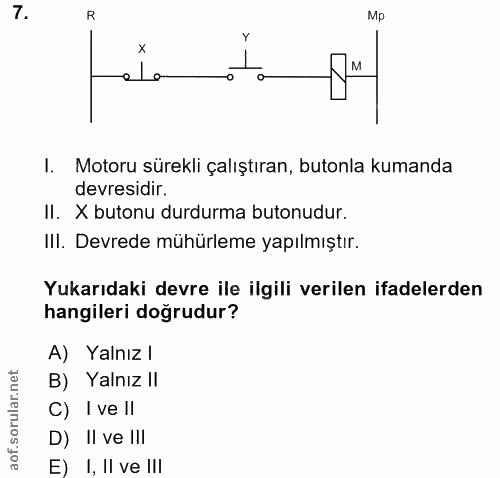

R Mp el o I. Motoru sürekli çalıştıran, butonla kumanda devresidir. Il. X butonu durdurma butonudur. IlI. Devrede mühürleme yapılmıştır. Yukarıdaki devre ile ilgili verilen ifadelerden hangileri dogrudur? A) Yalnız l B) Yalnız II C) I ve ll D) II ve !!! E) I, Il ve III

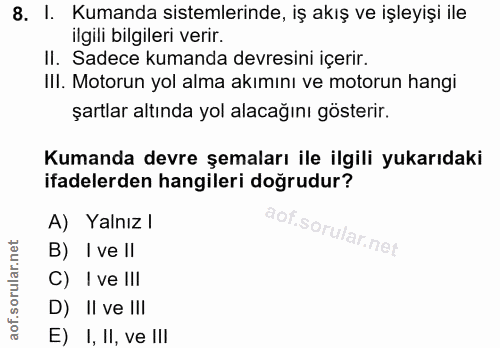

I. Kumanda sistemlerinde, iş akış ve işleyişi ile ilgili bilgileri verir. II. Sadece kumanda devresini içerir. Ill. Motorun yol alma akımını ve motorun hangi şartlar altında yol alacağını gösterir. Kumanda devre şemaları ile ilgili yukarıdaki ifadelerden hangileri dogrudur? A) Yalnız / ular.net B) I ve ll C) I ve IlI D) Il ve Ill E) I, Il, ve Il

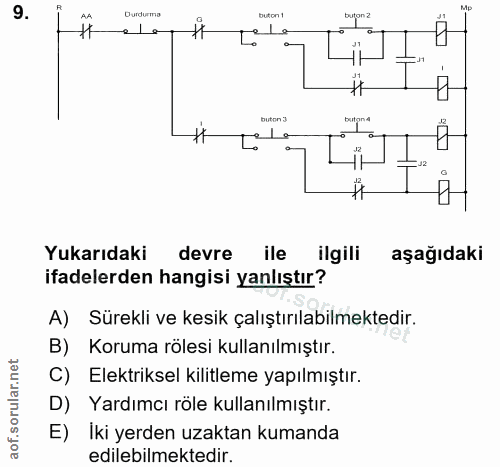

Durdurma ( مما Dures Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Sürekli ve kesik çalıştırılabilmektedir. B) Koruma rölesi kullanılmıştır. C) Elektriksel kilitleme yapılmıştır. D) Yardımcı röle kullanılmıştır. E) İki yerden uzaktan kumanda edilebilmektedir.

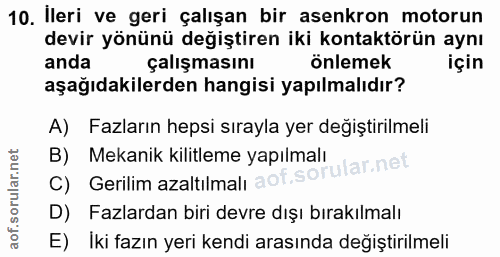

Ileri ve geri çalışan bir asenkron motorun devir yönünü değiştiren iki kontaktörün aynı anda çalışmasını önlemek için aşağıdakilerden hangisi yapılmalıdır? A) Fazların hepsi sırayla yer değiştirilmeli B) Mekanik kilitleme yapılmalı C) Gerilim azaltılmalı ao D) Fazlardan biri devre dışı bırakılmalı E) Iki fazın yeri kendi arasında değiştirilmeli

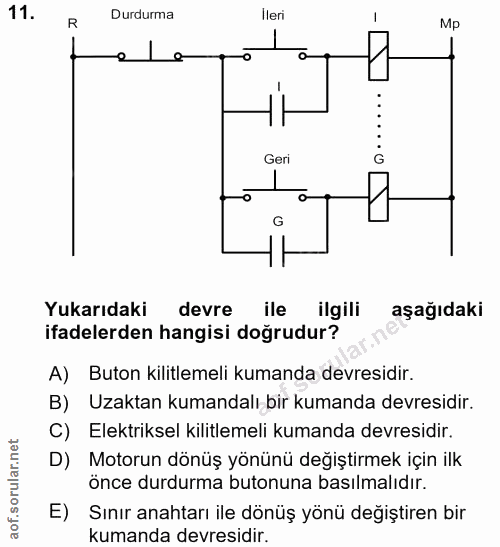

R Durdurma Ileri Mp Geri G Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Buton kilitlemeli kumanda devresidir. B) Uzaktan kumandalı bir kumanda devresidir. C) Elektriksel kilitlemeli kumanda devresidir. D) Motorun dönüş yönünü değiştirmek için ilk önce durdurma butonuna basılmalıdır. E) Sınır anahtarı ile dönüş yönü değiştiren bir kumanda devresidir.

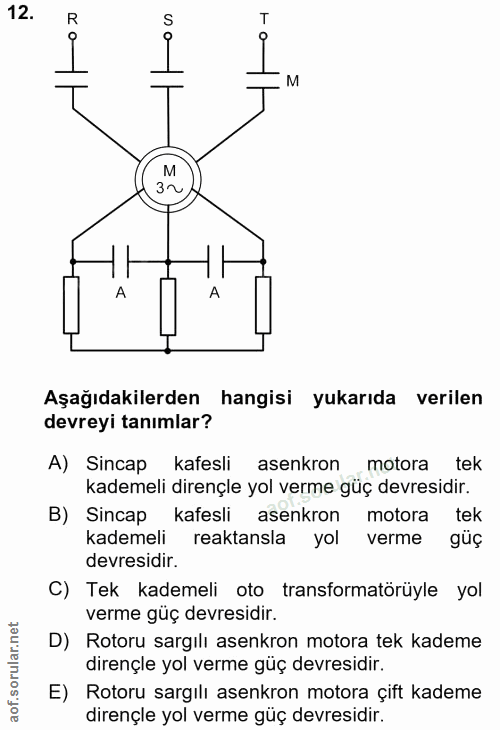

R T M M 3~ A A Aşağıdakilerden hangisi yukarıda verilen devreyi tanımlar? A) Sincap kafesli asenkron _motora tek kademeli dirençle yol verme güç devresidir. B) Sincap kafesli asenkron motora tek kademeli reaktansla yol verme güç devresidir. C) Tek kademeli oto transformatörüyle yol verme güç devresidir. D) Rotoru sargılı asenkron motora tek kademe dirençle yol verme güç devresidir. E) Rotoru sargılı asenkron motora çift kademe dirençle yol verme güç devresidir.

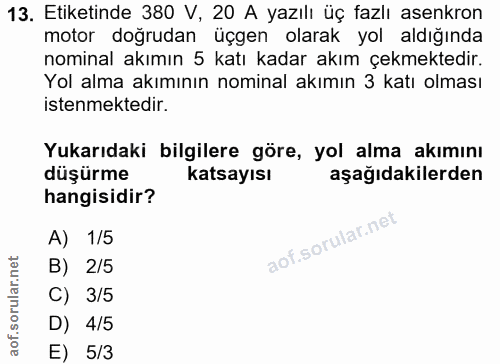

Etiketinde 380 V, 20 A yazılı üç fazlı asenkron motor doğrudan üçgen olarak yol aldığında nominal akımın 5 katı kadar akım çekmektedir. Yol alma akımının nominal akımın 3 katı olması istenmektedir. Yukarıdaki bilgilere göre, yol alma akımını düşürme katsayısı aşağıdakilerden hangisidir? A) 1/5 B) 2/5 C) 3/5 D) 4/5 E) 5/3

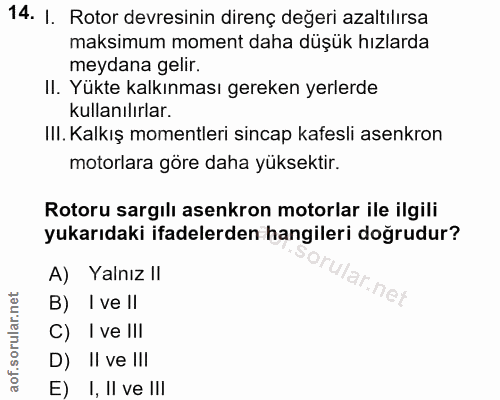

I. Rotor devresinin direnç değeri azaltılırsa maksimum moment daha düşük hızlarda meydana gelir. Il. Yükte kalkınması gereken yerlerde kullanılırlar. III. Kalkış momentleri sincap kafesli asenkron motorlara göre daha yüksektir. Rotoru sargılı asenkron motorlar ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız II B) I ve ll C) I ve Ill D) Il ve I!I E) I, Il ve III

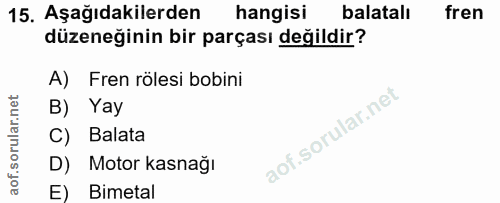

Aşağıdakilerden hangisi balatalı fren düzeneğinin bir parçası değildir? A) Fren rölesi bobini B) Yay C) Balata D) Motor kasnağı E) Bimetal

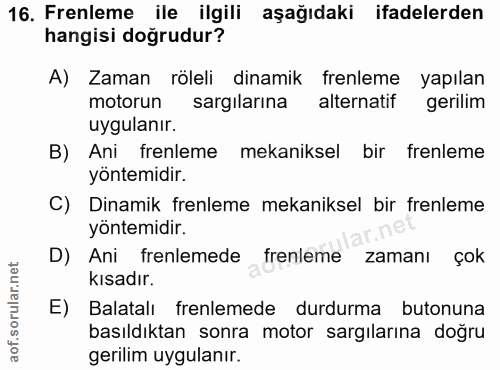

Frenleme ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Zaman röleli dinamik frenleme yapılan motorun sargılarına l alternatif gerilim uygulanır. B) Ani frenleme mekaniksel bir frenleme yöntemidir. C) Dinamik frenleme mekaniksel bir frenleme yöntemidir. D) Ani frenlemede frenleme zamanı çok kısadır. E) Balatalı frenlemede durdurma butonuna basıldıktan sonra motor sargılarına doğru gerilim uygulanır.

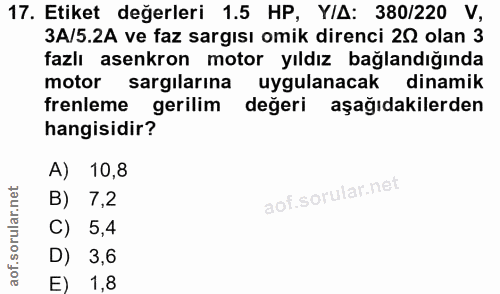

Etiket değerleri 1.5 HP, Y/A: 380/220 V, 3A/5.2A ve faz sargısı omik direnci 20 olan 3 fazlı asenkron motor yıldız bağlandığında motor sargılarına uygulanacak dinamik frenleme gerilim değeri aşağıdakilerden hangisidir? A) 10,8 B) 7,2 C) 5,4 D) 3,6 E) 1,8

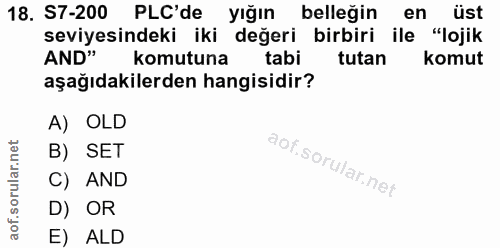

S7-200 PLC'de yığın belleğin en üst seviyesindeki iki değeri birbiri ile "lojik AND" komutuna tabi tutan komut aşağıdakilerden hangisidir? A) OLD B) SET C) AND D) OR E) ALD

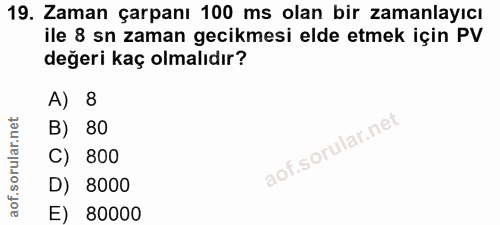

Zaman çarpanı 100 ms olan bir zamanlayıcı ile 8 sn zaman gecikmesi elde etmek için PV değeri kaç olmalıdır? A) 8 B) 80 C) 800 D) 8000 E) 80000

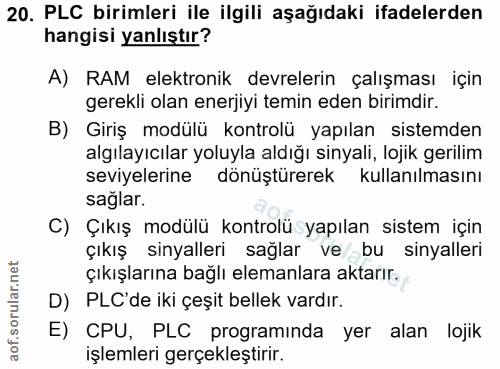

PLC birimleri ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) RAM elektronik devrelerin çalışması için gerekli olan enerjiyi temin eden birimdir. B) Giriş modülü kontrolü yapılan sistemden algılayıcılar yoluyla aldığı sinyali, lojik gerilim seviyelerine dönüştürerek kullanılmasını sağlar. C) Çıkış modülü kontrolü yapılan sistem için çıkış sinyalleri sağlar ve/ bu sinyalleri çıkışlarına bağlı elemanlara aktarır. D) PLC'de iki çeşit bellek vardır. E) CPU, PLC programinda yer alan lojik işlemleri gerçekleştirir.
