2016–2017 Vize (Ara Sınav) Çıkmış Soruları

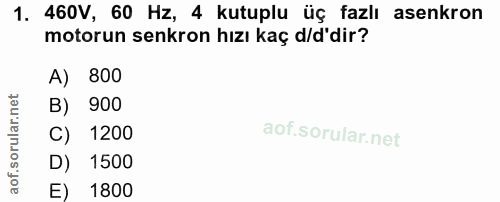

460V, 60 Hz, 4 kutuplu üç fazlı asenkron motorun senkron hızı kaç d/d'dir? A) 1 800 B) 900 C) 1200 D) 1500 E) 1800

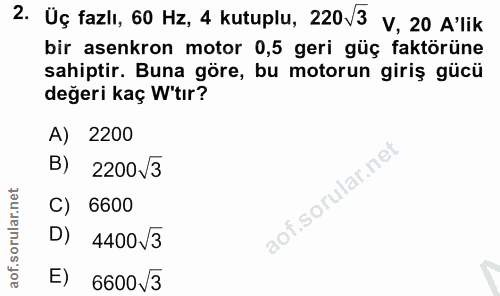

Üç fazlı, 60 Hz, 4 kutuplu, 220V3 V, 20 A'lik bir asenkron motor 0,5 geri güç faktörüne sahiptir. Buna göre, bu motorun giriş gücü değeri kaç W'tır? A) 2200 B) 2200V3 C) 6600 D) 4400 3 E) 6600V3

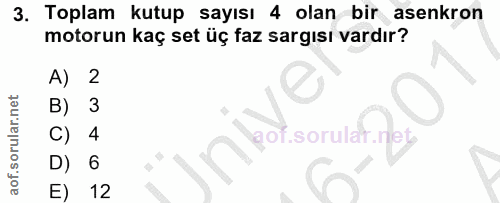

Toplam kutup sayısı 4 olan bir asenkron motorun kaç set üç faz sargısı vardır? A) 2 3 C) 4 aof. 6 E) 12

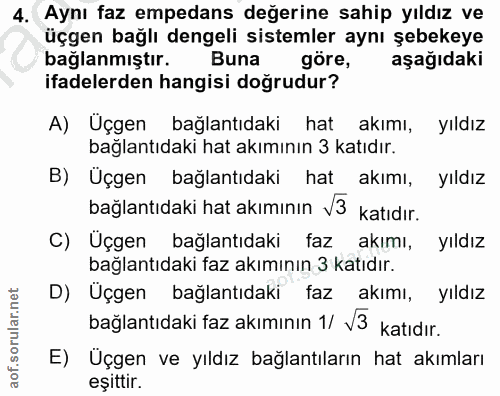

Aynı faz empedans değerine sahip yıldız ve üçgen bağlı dengeli sistemler aynı şebekeye bağlanmıştır. Buna göre, aşağıdaki ifadelerden hangisi dogrudur? A) Uçgen bağlantıdaki hat akımı, yıldız bağlantıdaki hat akımının 3 katıdır. B) Uçgen bağlantıdaki hat akımı, yıldız bağlantıdaki hat akımının V3 katıdır. C) Üçgen bağlantıdaki faz akımı, yıldız bağlantıdaki faz akımının 3 katıdır. D) Üçgen bağlantıdaki faz akımı, yıldız bağlantıdaki faz akımının 1/ V3 katıdır. E) Üçgen ve yıldız bağlantıların hat akımları eşittir.

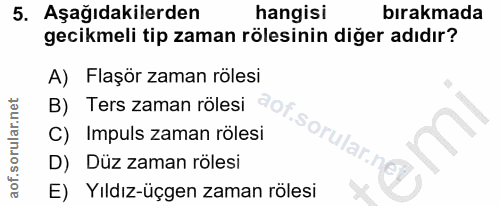

Aşağıdakilerden hangisi bırakmada gecikmeli tip zaman rölesinin diger adıdır? A) Flaşör zaman rölesi B) Ters zaman rölesi C) Impuls zaman rolesi D) Düz zaman rölesi E) Yıldız-üçgen zaman rölesi

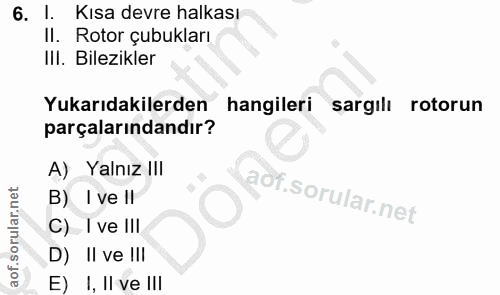

I. Kısa devre halkası Il. Rotor çubukları III. Bilezikler Yukarıdakilerden hangileri sargilı rotorun parçalarındandır? A) Yalnız III B) I ve l| C) I ve II! D) I| ve I!I E) I, Il ve III

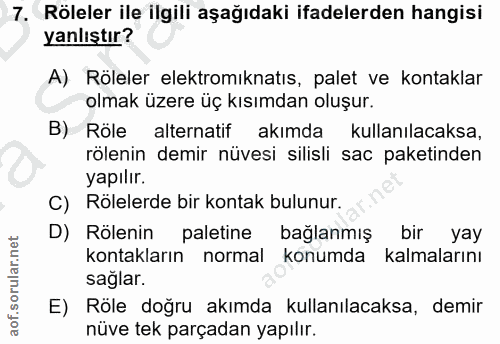

Röleler ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Röleler elektromıknatıs, palet ve kontaklar olmak üzere üç kısımdan oluşur. B) Röle alternatif akımda kullanılacaksa, rölenin demir nüvesi silisli sac paketinden yapılır. C) Röllerde bir kontak bulunur. D) Rölenin paletine bağlanmış bir yay kontakların normal konumda kalmalarını saglar. E) Röle doğru akımda kullanılacaksa, demir nüve tek parçadan yapılır.

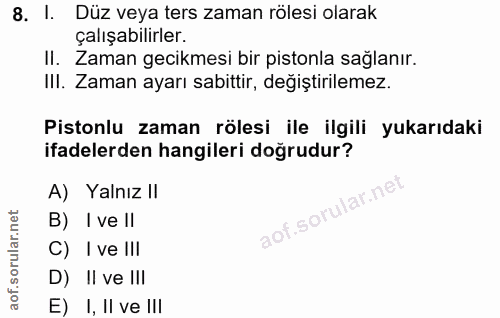

I. Düz veya ters zaman rölesi olarak çalışabilirler. II. Zaman gecikmesi bir pistonla sağlanır. IlI. Zaman ayarı sabittir, değiştirilemez. Pistonlu zaman rölesi ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız I! B) I ve ll .SO C) I ve Ill D) II ve I!I E) I, Il ve IlI

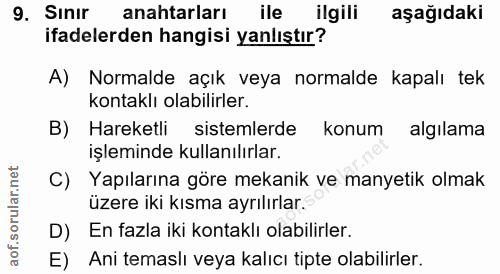

Sınır anahtarları ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Normalde açık veya normalde kapalı tek kontaklı olabilirler. Hareketli sistemlerde konum algilama işleminde kullanılırlar. Yapılarına göre mekanik ve manyetik olmak üzere iki kısma ayrılırlar. D) En fazla iki kontaklı olabilirler. E) Ani temaslı veya kalıcı tipte olabilirler.

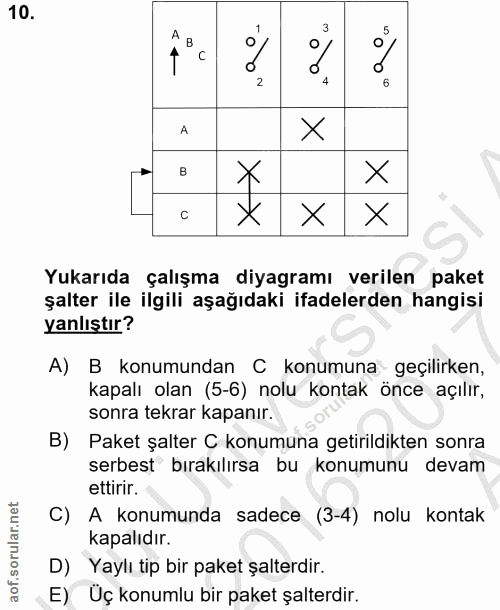

2 4 X X X X Yukarıda çalışma diyagramı verilen paket şalter ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) B konumundan C konumuna geçilirken, kapalı olan (5-6) nolu kontak önce açılır, sonra tekrar kapanır. B) Paket şalter C konumuna getirildikten sonra serbest bırakılırsa bu konumunu devam ettirir. C) A konumunda sadece (3-4) nolu kontak kapalıdır. D) Yaylı tip bir paket şalterdir. E) Üç konumlu bir paket şalterdir.

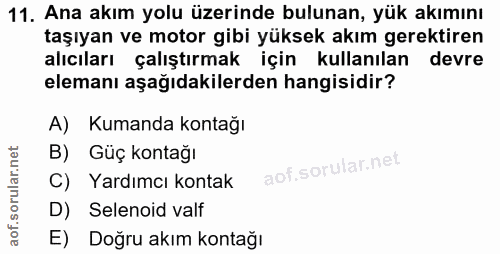

Ana akım yolu üzerinde bulunan, yük akımını taşıyan ve motor gibi yüksek akım gerektiren alıcıları çalıştırmak için kullanılan devre elemanı aşağıdakilerden hangisidir? A) Kumanda kontağı B) Güç kontağı C) Yardımcı kontak D) Selenoid valf E) Doğru akım kontağı

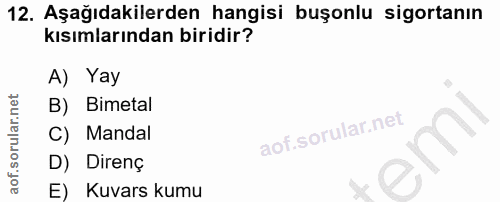

Aşağıdakilerden hangisi buşonlu sigortanın kısımlarından biridir? A) Yay B) Bimetal C) Mandal D) Direnç E) Kuvars kumu

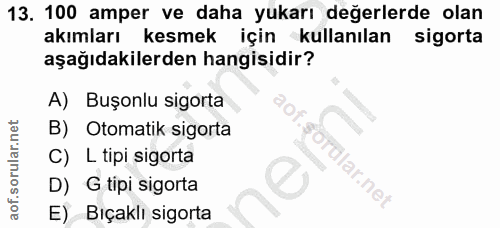

100 amper ve daha yukarı değerlerde olan akımları kesmek için kullanılan sigorta aşağıdakilerden hangisidir? A) Buşonlu sigorta B) Otomatik sigorta C) L tipi sigorta lar.net D) G tipi sigorta E) Bıçaklı sigorta

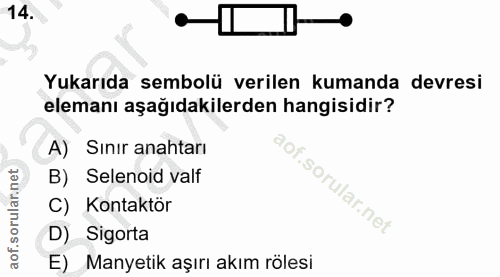

Yukarıda sembolü verilen kumanda devresi elemanı aşağıdakilerden hangisidir? A) Sınır anahtarı B) Selenoid valf C) Kontaktör D) Sigorta )_Manyetik aşırı akım rölesi

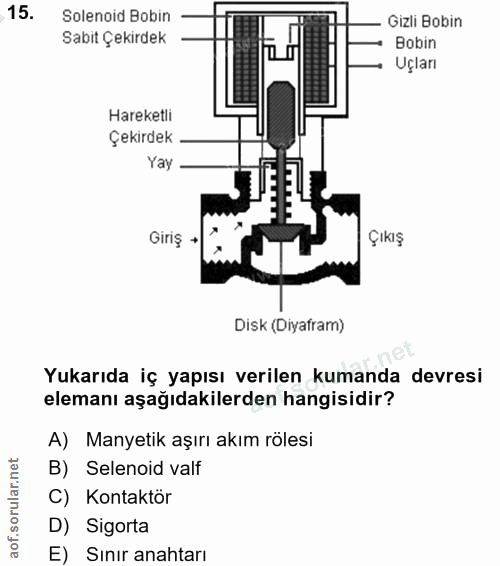

Solenoid Bobin Gizli Bobin Sabit Çekirdek Bobin Uçları Hareketli Çekirdek Yay Giriş + ÇIKIŞ Disk (Diyafram) Yukarıda iç yapısı verilen kumanda devresi elemanı aşağıdakilerden hangisidir? A) Manyetik aşırı akım rölesi B) Selenoid valf C) Kontaktör D) Sigorta E) Sınır anahtarı

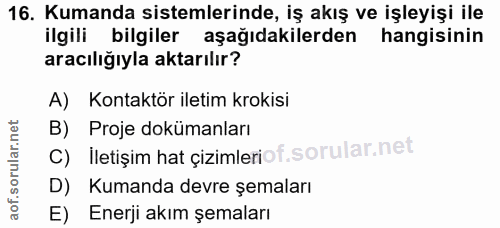

Kumanda sistemlerinde, iş akış ve işleyişi ile ilgili bilgiler aşağıdakilerden hangisinin aracılığıyla aktarılır? A) Kontaktör iletim krokisi B) Proje dokümanları C) Iletişim hat çizimleriof. D) Kumanda devre şemaları E) Enerji akım şemaları

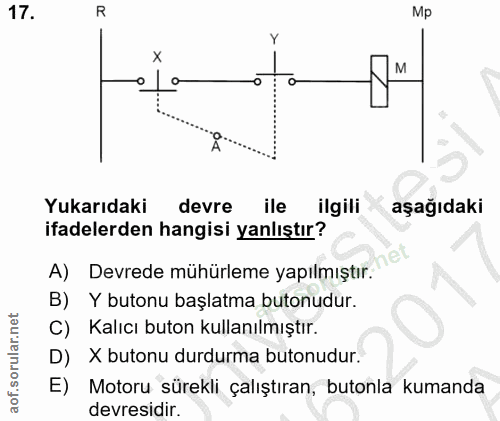

R Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Devrede mühürleme yapılmıştır. B) Y butonu başlatma butonudur. C) Kalıcı buton kullanılmıştır. D) X butonu durdurma butonudur. E) Motoru sürekli çalıştıran, butonla kumanda devresidir.

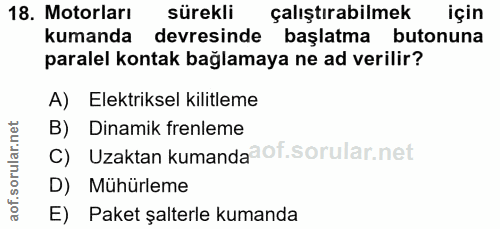

Motorları sürekli çalıştırabilmek için kumanda devresinde başlatma butonuna paralel kontak bağlamaya ne ad verilir? A) Elektriksel kilitleme B) Dinamik frenleme C) Uzaktan kumanda D) Mühürleme E) Paket şalterle kumanda

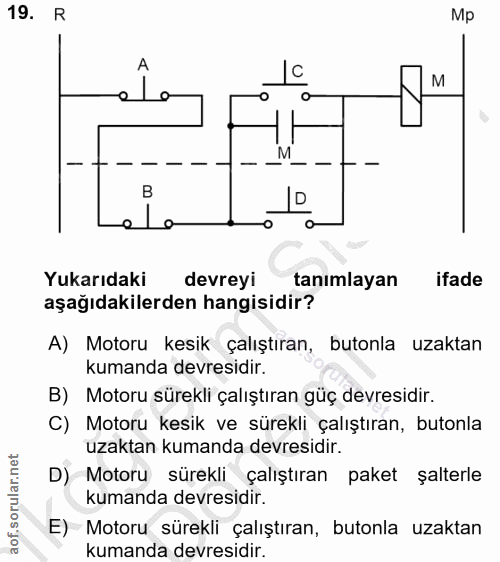

R Mp A D Yukarıdaki devreyi tanımlayan ifade aşağıdakilerden hangisidir? A) Motoru kesik çalıştıran, butonla uzaktan kumanda devresidir. B) Motoru sürekli çalıştıran güç devresidir. C) Motoru kesik ve sürekli çalıştıran, butonla uzaktan kumanda devresidir. D) Motoru sürekli çalıştıran paket şalterle kumanda devresidir. E) Motoru sürekli çalıştıran, butonla uzaktan kumanda devresidir.

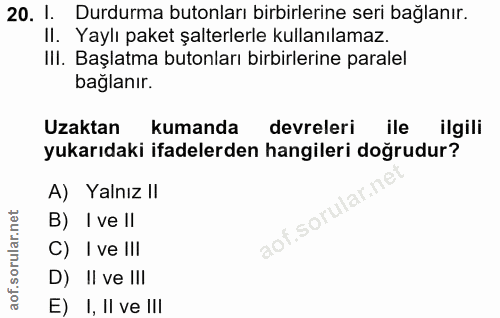

1. Durdurma butonları birbirlerine seri bağlanır. II. Yaylı paket şalterlerle kullanılamaz. IlI. Başlatma butonları birbirlerine paralel bağlanır. Uzaktan kumanda devreleri ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız |! B) I ve ll C) I ve Ill 2° D) II ve Ill E) I, Il ve III
