2018–2019 Üç Ders Çıkmış Soruları

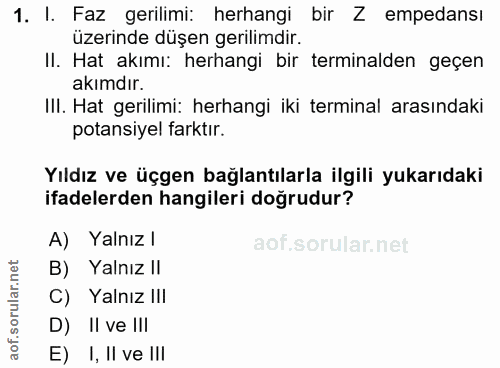

I. Faz gerilimi: herhangi bir Z empedansı üzerinde düşen gerilimdir. II. Hat akımı: herhangi bir terminalden geçen akımdır. IlI. Hat gerilimi: herhangi iki terminal arasındaki potansiyel farktır. Yıldız ve üçgen bağlantılarla ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız l B) Yalnız |! C) Yalnız !! D) II ve IlI E) I, Il ve Ill

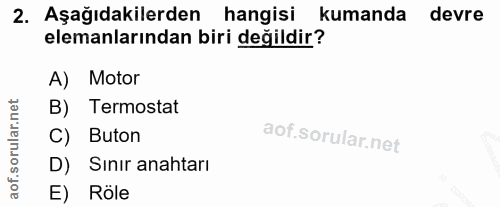

Aşağıdakilerden hangisi kumanda devre elemanlarından biri değildir? A) Motor B) Termostat C) Buton D) Sınır anahtarı E) Role

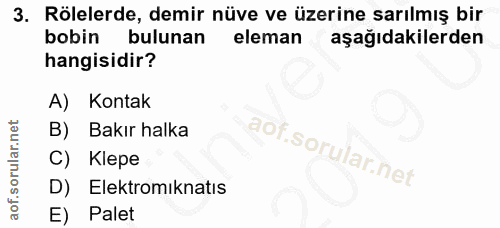

Röllerde, demir nüve ve üzerine sarılmış bir bobin bulunan eleman aşağıdakilerden hangisidir? A) Kontak B) Bakır halka C) Klepe D) Elektromıknatıs E) Palet

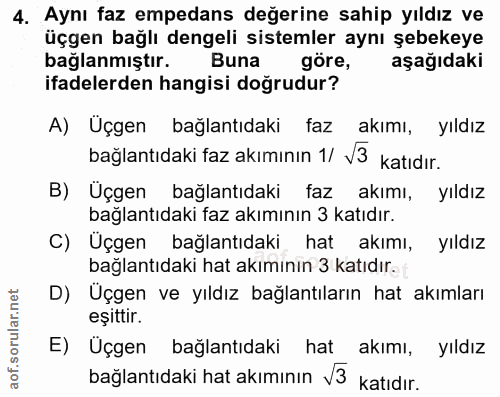

Aynı faz empedans değerine sahip yıldız ve üçgen bağlı dengeli sistemler aynı şebekeye bağlanmıştır. Buna göre, aşağıdaki ifadelerden hangisi doğrudur? A) Uçgen bağlantıdaki faz akımı, yıldız bağlantıdaki faz akımının 1/ V3 katıdır. B) Üçgen bağlantıdaki faz akımı, yıldız bağlantıdaki faz akımının 3 katıdır. C) Üçgen bağlantıdaki hat akımı, yıldız bağlantıdaki hat akımının 3 katıdır. D) Uçgen ve yıldız bağlantıların hat akımları eşittir. E) Üçgen bağlantıdaki hat akımı, yıldız bağlantıdaki hat akımının 53 katıdır.

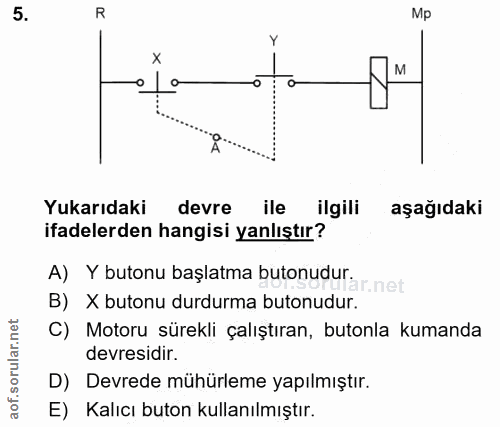

R Mp •Lo Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Y butonu başlatma butonudur. r. ne B) X butonu durdurma butonudur. C) Motoru sürekli çalıştıran, butonla kumanda devresidir. D) Devrede mühürleme yapılmıştır. E) Kalıcı buton kullanılmıştır.

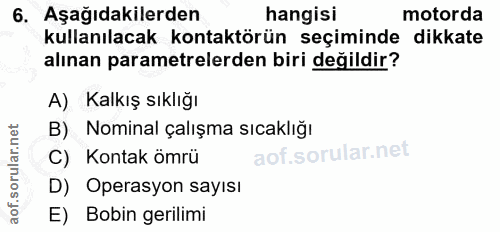

Aşağıdakilerden hangisi motorda kullanılacak kontaktörün seçiminde dikkate alınan parametrelerden biri değildir? A) Kalkış sıklığı B) Nominal çalışma sıcaklığı C) Kontak ömrü D) Operasyon sayısı E) Bobin gerilimi

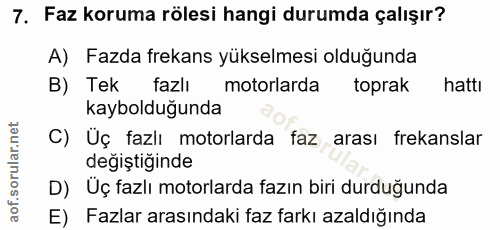

Faz koruma rölesi hangi durumda çalışır? A) Fazda frekans yükselmesi olduğunda B) Tek fazlı motorlarda toprak hattı kaybolduğunda C) Uç fazlı motorlarda faz arası frekanslar değiştiğinde D) Üç fazlı motorlarda fazın biri durduğunda E) Fazlar arasındaki faz farkı azaldığında

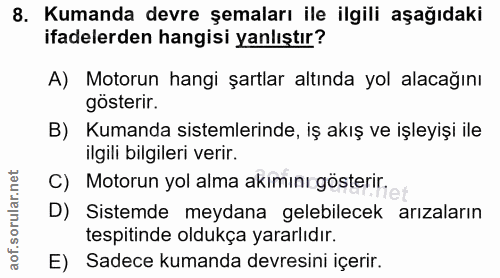

Kumanda devre şemaları ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) Motorun hangi şartlar altında yol alacağını gösterir. B) Kumanda sistemlerinde, iş akış ve işleyişi ile ilgili bilgileri verir. C) Motorun yol alma akımını gösterir er D) Sistemde meydana gelebilecek arızaların tespitinde oldukça yararlıdır. E) Sadece kumanda devresini içerir.

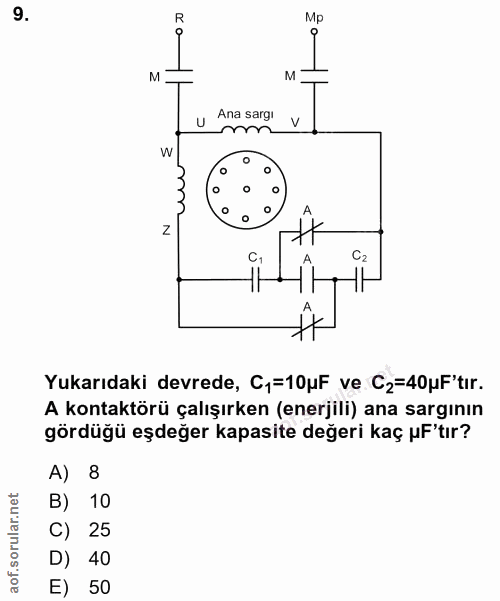

Mp M M U Ana sargi V C2 Yukarıdaki devrede, C1=10uF ve Cz=40uF'tır. A kontaktörü çalışırken (enerjili) ana sargının gördüğü eşdeğer kapasite değeri kaç uF'tır? A) 8 B) 10 C) 25 D) 40 E) 50

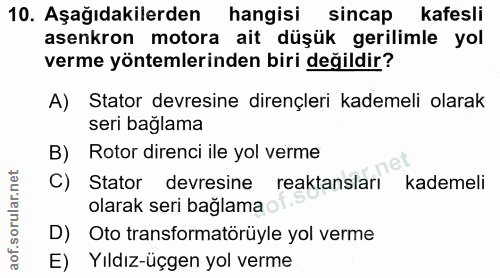

Aşağıdakilerden hangisi sincap kafesli asenkron motora ait düşük gerilimle yol verme yöntemlerinden biri değildir? A) Stator devresine dirençleri kademeli olarak seri bağlama B) Rotor direnci ile yol verme C) Stator devresine reaktansları kademeli olarak seri bağlama o D) Oto transformatorüyle yol verme E) Yıldız-üçgen yol verme

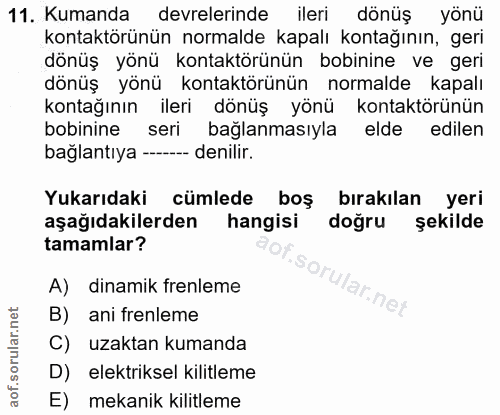

Kumanda devrelerinde ileri dönüş yönü kontaktörünün normalde kapalı kontağının, geri dönüş yönü kontaktörünün bobinine ve geri dönüş yönü kontaktörünün normalde kapalı kontağının ileri dönüş yönü kontaktörünün bobinine seri baglanmasıyla elde edilen bağlantıya ---- denilir. Yukarıdaki cümlede boş bırakılan yeri aşağıdakilerden hangisi doğru şekilde tamamlar? A) dinamik frenleme B) ani frenleme C) uzaktan kumanda D) elektriksel kilitleme E) mekanik kilitleme

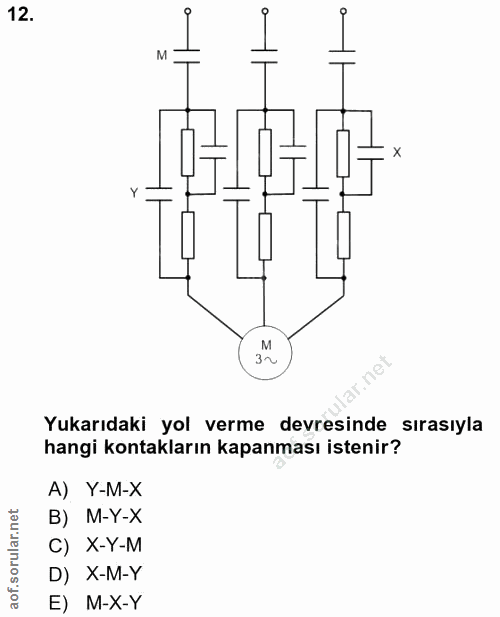

M M 3~ Yukarıdaki yol verme devresinde sırasıyla hangi kontakların kapanması istenir? A) Y-M-X B) M-Y-X C) X-Y-M D) X-M-Y E) M-X-Y

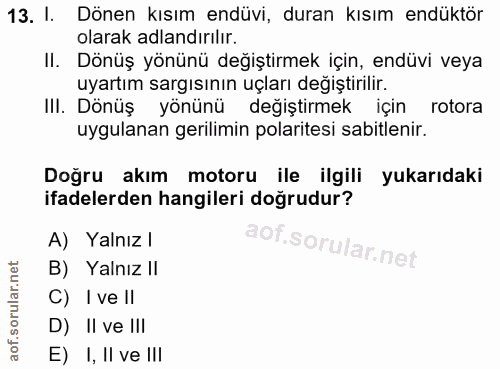

I. Dönen kısım endüvi, duran kısım endüktör olarak adlandırılır. II. Dönüş yönünü değiştirmek için, endüvi veya uyartım sargısının uçları degiştirilir. IlI. Dönüş yönünü değiştirmek için rotora uygulanan gerilimin polaritesi sabitlenir. Doğru akım motoru ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız l B) Yalnız II C) I ve ll D) II ve IlI E) I, Il ve I!I

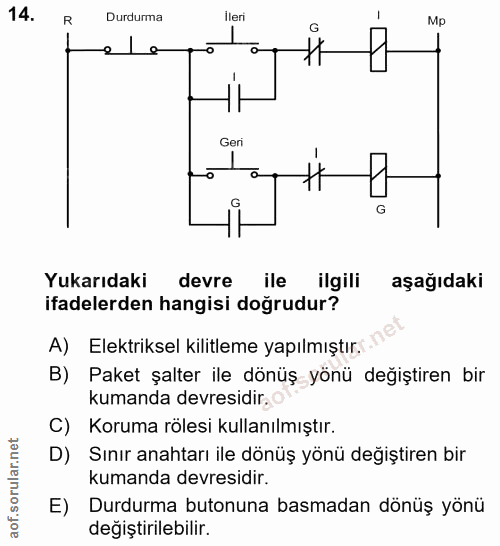

R Durdurma ileri Mp e l e Geri G Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Elektriksel kilitleme yapılmıştır. B) Paket şalter ile dönüş yönü değiştiren bir kumanda devresidir. C) Koruma rölesi kullanılmıştır. D) Sınır anahtarı ile dönüş yönü değiştiren bir kumanda devresidir. E) Durdurma butonuna basmadan dönüş yönü değiştirilebilir.

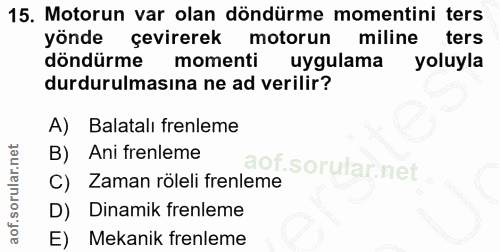

Motorun var olan döndürme momentini ters yönde çevirerek motorun miline ters döndürme momenti uygulama yoluyla durdurulmasına ne ad verilir? A) Balatalı frenleme B) Ani frenleme C) Zaman röleli frenleme D) Dinamik frenleme E) Mekanik frenleme

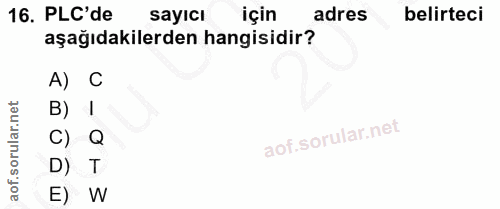

PLC'de sayicı için adres belirteci aşağıdakilerden hangisidir? A) C B) I C) Q D) T E) W

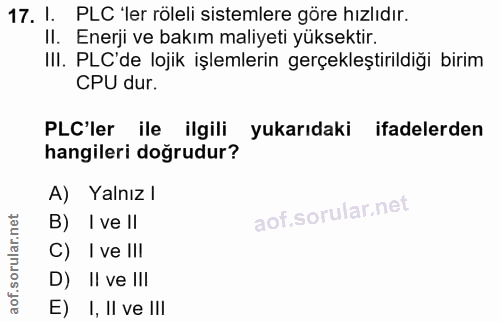

1. PLC 'ler röleli sistemlere göre hızlıdır. II. Enerji ve bakım maliyeti yüksektir. III. PLC'de lojik işlemlerin gerçekleştirildiği birim CPU dur. PLC ler ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız l B) I ve Il C) I ve I!I D) Il ve II! E) I, II ve II|

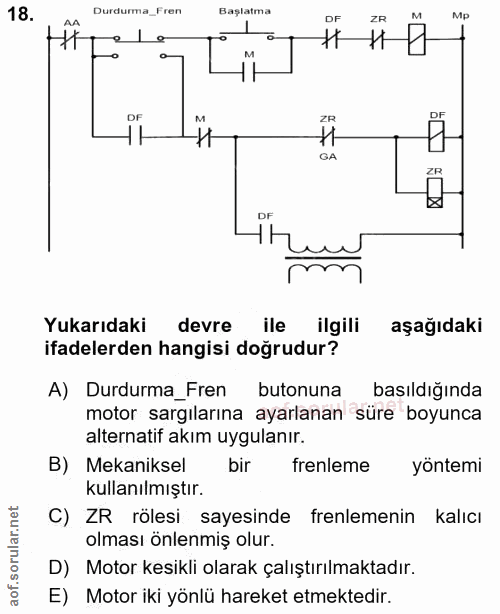

Durdurma Fren Başlatma Mp AA DF ZR 1 DF M ZR H- GA ZR DF Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Durdurma_Fren butonuna basıldığında motor sargılarına ayarlanan süre boyunca alternatif akım uygulanır. B) Mekaniksel bir frenleme yöntemi kullanılmıştır. C) ZR rölesi sayesinde frenlemenin kalıcı olması önlenmiş olur. D) Motor kesikli olarak çalıştırılmaktadır. E) Motor iki yönlü hareket etmektedir.

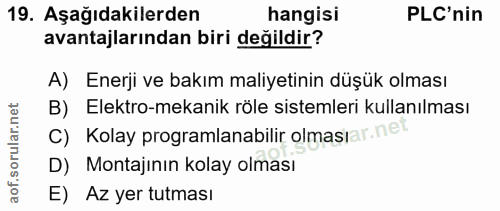

Aşağıdakilerden hangisi PLC'nin avantajlarından biri değildir? A) Enerji ve bakım maliyetinin düşük olması B) Elektro-mekanik röle sistemleri kullanılması C) Kolay programlanabilir olmasiar.new D) Montajının kolay olması E) Az yer tutması

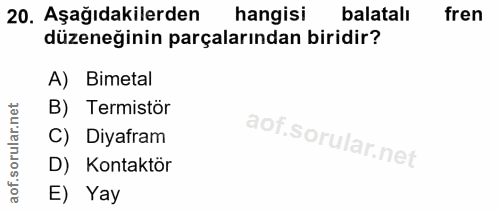

Aşağıdakilerden hangisi balatalı fren düzeneğinin parçalarından biridir? A) Bimetal B) Termistör C) Diyafram D) Kontaktör E) Yay
