2018–2019 Yaz Okulu Çıkmış Soruları

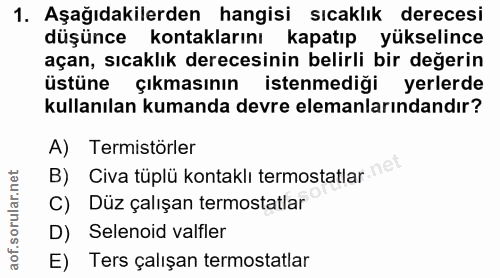

Aşağıdakilerden hangisi sicaklik derecesi düşünce kontaklarını kapatıp yükselince açan, sıcaklık derecesinin belirli bir değerin üstüne çıkmasının istenmediği yerlerde kullanılan kumanda devre elemanlarındandır? A) Termistörler B) Civa tüplü kontaklı termostatlar C) Düz çalışan termostatlar D) Selenoid valfler E) Ters çalışan termostatlar

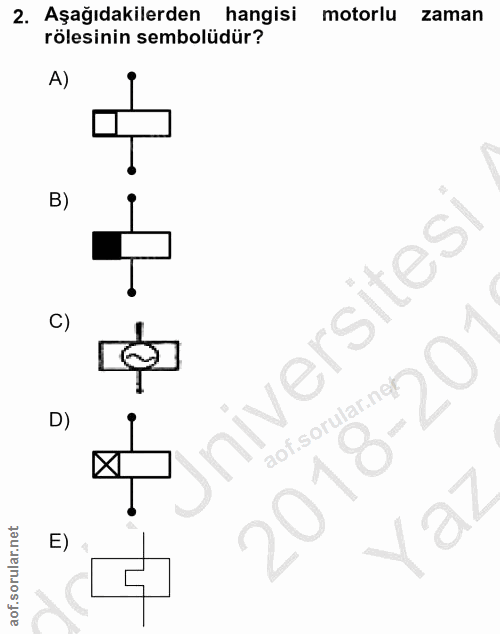

Aşağıdakilerden hangisi motorlu zaman rölesinin sembolüdür? A) B) C) niversitesi 2018. aof.sorular.nef 20 Yaz

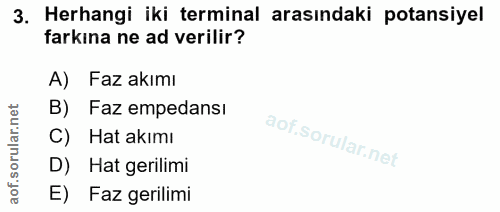

Herhangi iki terminal arasındaki potansiyel farkına ne ad verilir? A) Faz akımı B) Faz empedansı Hat akımı D) Hat gerilimi E) Faz gerilimi

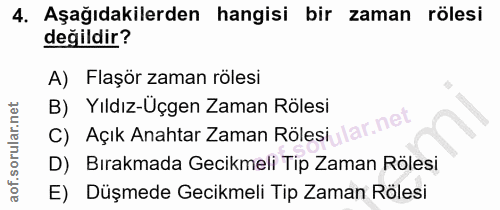

Aşağıdakilerden hangisi bir zaman rölesi değildir? A) Flaşör zaman rölesi B) Yıldız-Uçgen Zaman Rölesi C) Açık Anahtar Zaman Rölesi lar. ne D) Bırakmada Gecikmeli Tip Zaman Rölesi E) Düşmede Gecikmeli Tip Zaman Rölesi

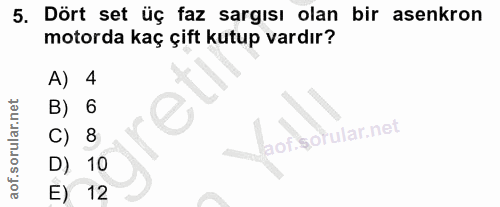

Dört set üç faz sargısı olan bir asenkron motorda kaç çift kutup vardır? A) 4 B) 6 C) 8 lof. D) 10 E) 12

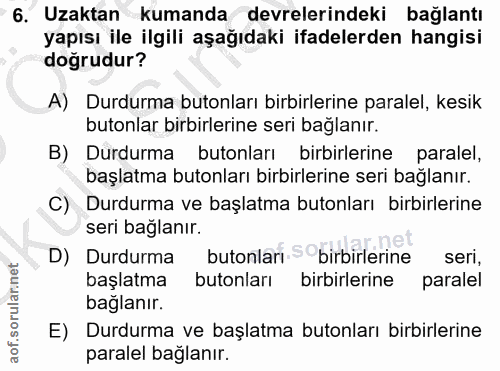

Uzaktan kumanda devrelerindeki bağlantı yapısı ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Durdurma butonları birbirlerine paralel, kesik butonlar birbirlerine seri bağlanır. B) Durdurma butonları birbirlerine paralel, başlatma butonları birbirlerine seri bağlanır. C) Durdurma ve başlatma butonları birbirlerine seri bağlanır. D) Durdurma butonlari S birbirlerine seri, başlatma butonları birbirlerine paralel baglanır. E) Durdurma ve başlatma butonları birbirlerine paralel bağlanır.

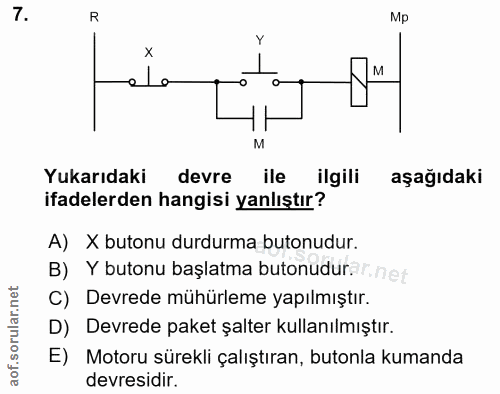

R Mp Y x elo M M Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi yanlıştır? A) X butonu durdurma butonudur. B) Y butonu başlatma butonudurar C) Devrede mühürleme yapılmıştır. D) Devrede paket şalter kullanılmıştır. E) Motoru sürekli çalıştıran, butonla kumanda devresidir.

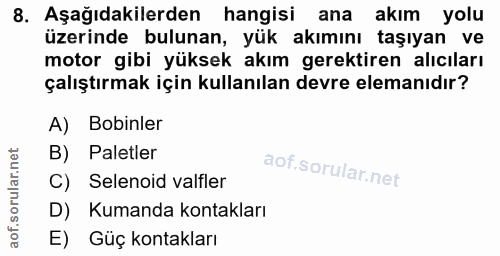

Aşağıdakilerden hangisi ana akım yolu üzerinde bulunan, yük akımını taşıyan ve motor gibi yüksek akım gerektiren alıcıları çalıştırmak için kullanılan devre elemanıdır? A) Bobinler B) Paletler C) Selenoid valfler D) Kumanda kontakları E) Güç kontakları

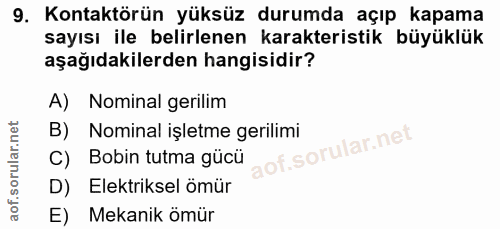

Kontaktörün yüksüz durumda açıp kapama sayısı ile belirlenen karakteristik büyüklük aşağıdakilerden hangisidir? A) Nominal gerilim B) Nominal işletme gerilimi C) Bobin tutma gücü D) Elektriksel ömür E) Mekanik ömür

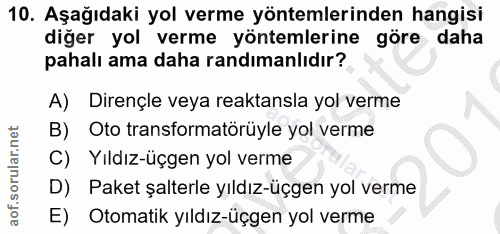

Aşağıdaki yol verme yöntemlerinden hangisi diğer yol verme yöntemlerine göre daha pahalı ama daha randımanlıdır? A) Dirençle veya reaktansla yol verme B) Oto transformatörüyle yol verme Yıldız-üçgen yol verme D) Paket şalterle yıldız-üçgen yol verme E) Otomatik yıldız-üçgen yol verme

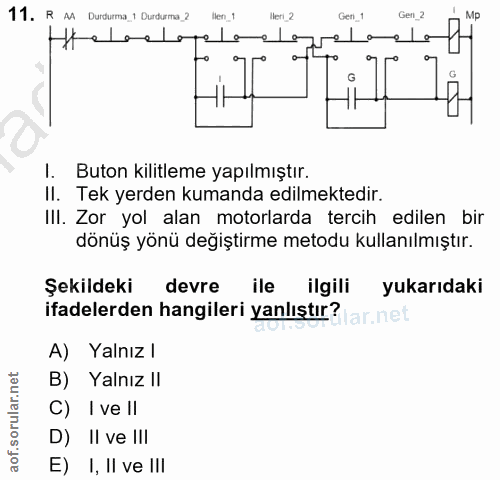

R AA Durdurma 1 Durdurma 2 llen1 Heri 2 Geri 1 Gen 2 Mp pecel ela ole I. Buton kilitleme yapılmıştır. II. Tek yerden kumanda edilmektedir. Ill. Zor yol alan motorlarda tercih edilen bir dönüş yönü değiştirme metodu kullanılmıştır. Şekildeki devre ile ilgili yukarıdaki ifadelerden hangileri yanlıştır? lar.net A) Yalnız l B) Yalnız || C) I ve Il D) II ve IlI E) I, Il ve III

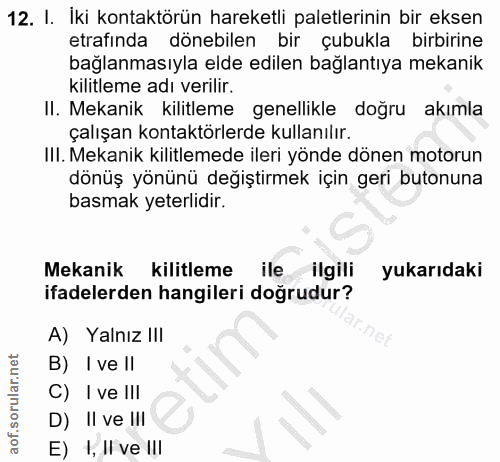

I. Iki kontaktörün hareketli paletlerinin bir eksen etrafinda dönebilen bir çubukla birbirine bağlanmasıyla elde edilen bağlantıya mekanik kilitleme adı verilir. II. Mekanik kilitleme genellikle doğru akımla çalışan kontaktörlerde kullanılır. IlI. Mekanik kilitlemede ileri yönde dönen motorun dönüş yönünü değiştirmek için geri butonuna basmak yeterlidir. Mekanik kilitleme ile ilgili yukarıdaki ifadelerden hangileri doğrudur? A) Yalnız III B) I ve ll C) I ve IlI D) I| ve ill E) 1, ll ve II|

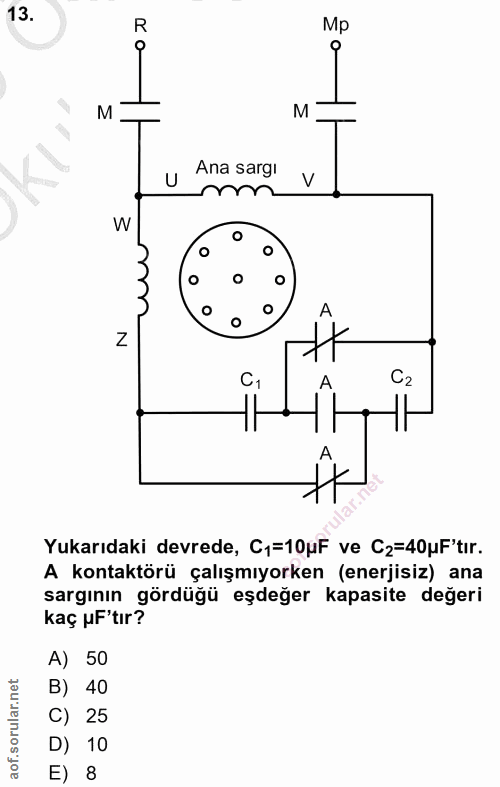

R Mp M M Ana sargi V W Z C1 C2 Yukarıdaki devrede, C1=10uF ve Cz=40uF'tır. A kontaktörü çalışmıyorken (enerjisiz) ana sargının gördüğü eşdeğer kapasite değeri kaç uF'tır? A) 50 B) 40 C) 25 D) 10 E) 8

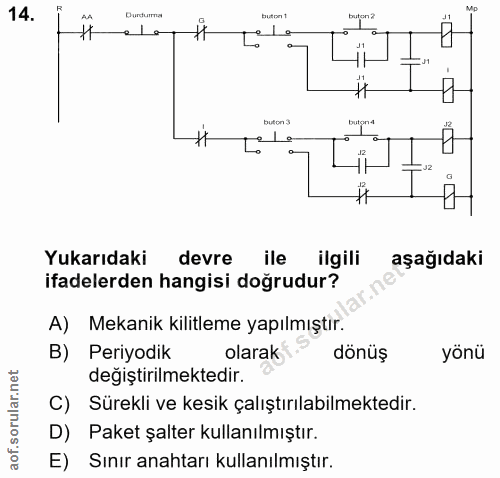

buton t e le buton 3 G Yukarıdaki devre ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Mekanik kilitleme yapılmıştır. B) Periyodik olarak dönüş yönü değiştirilmektedir. C) Sürekli ve kesik çalıştırılabilmektedir. D) Paket şalter kullanılmıştır. E) Sınır anahtarı kullanılmıştır.

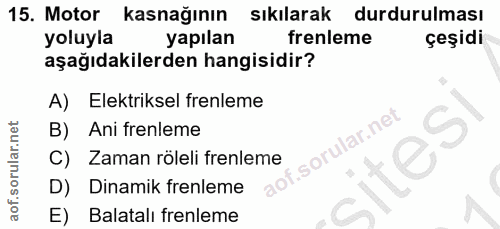

Motor kasnağının sıkılarak durdurulması yoluyla yapılan frenleme çeşidi aşağıdakilerden hangisidir? A) Elektriksel frenleme B) Ani frenleme C) Zaman röleli frenleme D) Dinamik frenleme E) Balatalı frenleme

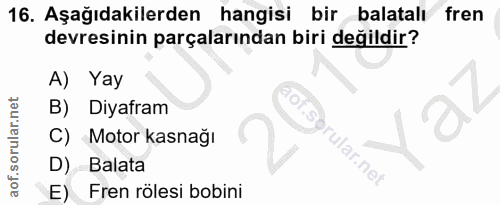

Aşağıdakilerden hangisi bir balatalı fren devresinin parçalarından biri değildir? A) Yay B) Diyafram C) Motor kasnağı rular.net D) Balata E) Fren rölesi bobini

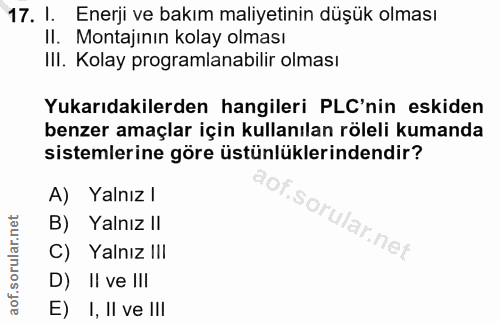

I. Enerji ve bakım maliyetinin düşük olması Il. Montajının kolay olması III. Kolay programlanabilir olması Yukarıdakilerden hangileri PLC'nin eskiden benzer amaçlar için kullanılan röleli kumanda sistemlerine göre üstünlüklerindendir? A) Yalnız l B) Yalnız II C) Yalnız III D) Il ve IlI E) I, Il ve Ill

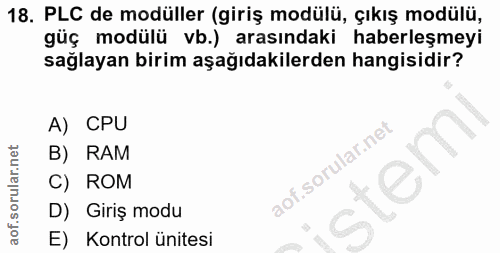

PLC de modüller (giriş modülü, çıkış modülü, güç modülü vb.) arasındaki haberleşmeyi sağlayan birim aşağıdakilerden hangisidir? A) CPU B) RAM C) ROM D) Giriş modu E) Kontrol ünitesi

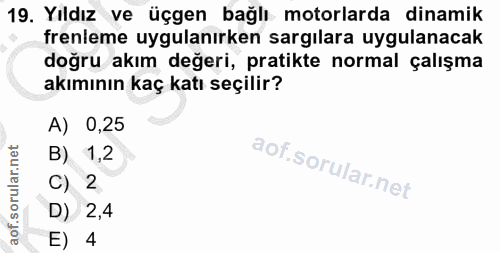

Yıldız ve üçgen bağlı motorlarda dinamik frenleme uygulanırken sargilara uygulanacak doğru akım değeri, pratikte normal çalışma akımının kaç katı seçilir? A) 0,25 B) 1,2 C) 2 D) 2,4 E) 4

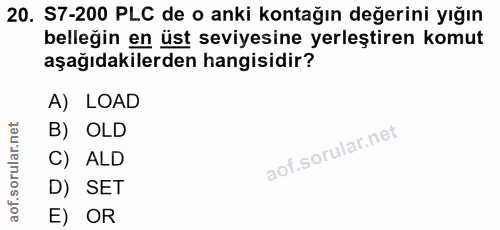

S7-200 PLC de o anki kontağın değerini yığın belleğin en üst seviyesine yerleştiren komut aşağıdakilerden hangisidir? A) LOAD B) OLD C) ALD D) SET E) OR
