2012–2013 Final (Dönem Sonu) Çıkmış Soruları

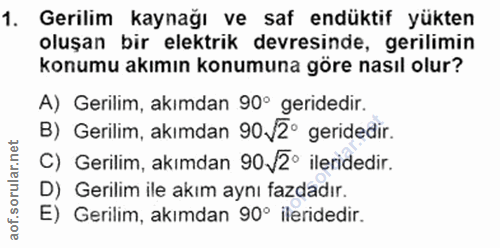

Gerilim kaynağı ve saf endüktif yükten oluşan bir elektrik devresinde, gerilimin konumu akımın konumuna göre nasıl olur? A) Gerilim, akımdan 90° geridedir. B) Gerilim, akımdan 902º geridedir. C) Gerilim, akımdan 90v2º ileridedir. D) Gerilim ile akım aynı fazdadır. E) Gerilim, akımdan 90° ileridedir.

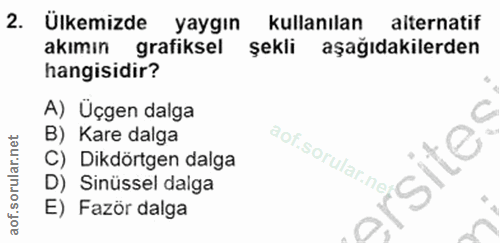

Ülkemizde yaygın kullanılan alternatif akımın grafiksel şekli aşağıdakilerden hangisidir? A) Üçgen dalga C B) Kare dalga C) Dikdörtgen dalga aof.sorular.neg D) Sinüssel dalga E) Fazör dalga

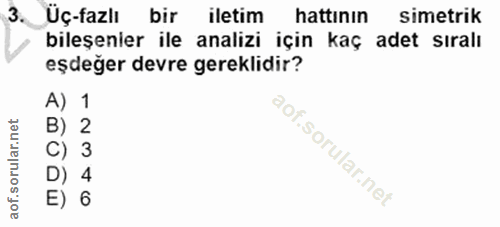

3 Üç-fazlı bir iletim hattının simetrik bileşenier ile analizi için kaç adet sıralı eşdeğer devre gereklidir? A) 1 B) 2 C) 3 D) 4 E) 6

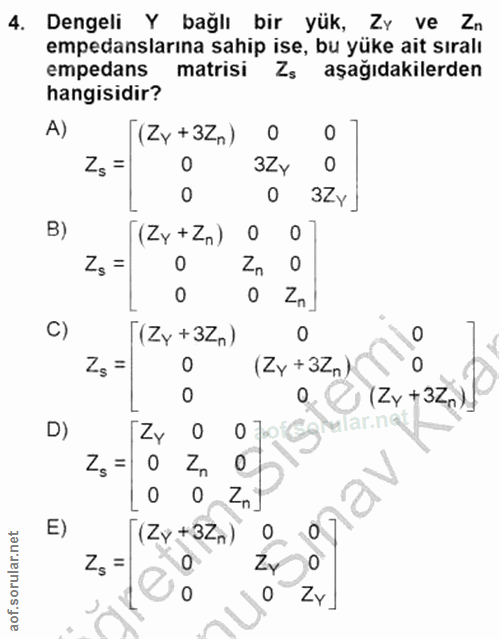

Dengeli Y bağlı bir yük, Zy ve Zn empedanslarına sahip ise, bu yüke ait sıralı empedans matrisi aşağıdakilerden hangisidir? A) [(Zy +3Zn) 0 Z3 = 3ZY 3Zyj B) (Zy +Zn) Z, = 0 C) [(Zy +3Zn) Zg = (Zy +3Z,) (Zy +3Z.)} D) Zy 0 7 Z,= 0 0 Zn E) [(Zy+3Zn) 0 0 Zy 0 0 Zy

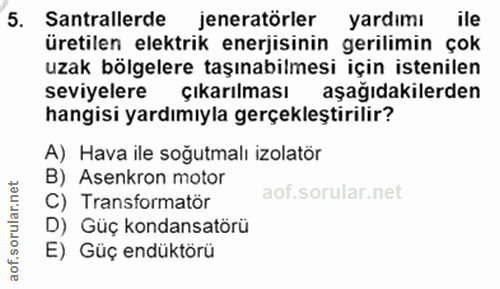

Santrallerde jeneratörler yardımı ile üretilen elektrik enerjisinin gerilimin çok uzak bölgelere taşınabilmesi için istenilen seviyelere çıkarılması aşağıdakilerden hangisi yardımıyla gerçekleştirilir? A) Hava ile soğutmalı izolatör B) Asenkron motor C) Transformatör D) Güç kondansatörü E) Güç endüktörü

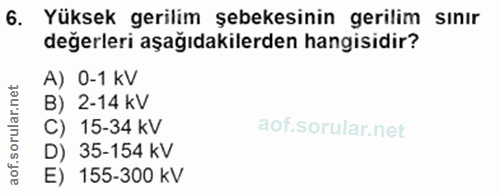

Yüksek gerilim şebekesinin gerilim sınır değerleri aşağıdakilerden hangisidir? A) 0-1 kV B) 2-14 kV oru C) 15-34 kV D) 35-154 kV aof. E) 155-300 kV

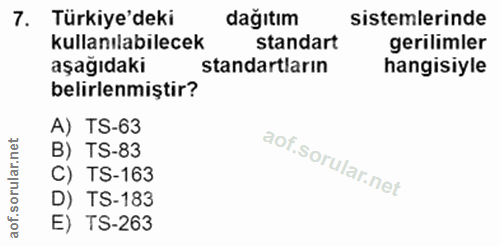

Türkiye'deki dağıtım sistemlerinde kullanılabilecek standart hangisiyere aşağıdaki standartların belirlenmiştir? A) TS-63 B) TS-83 C) TS-163 D) TS-183 of. E) TS-263

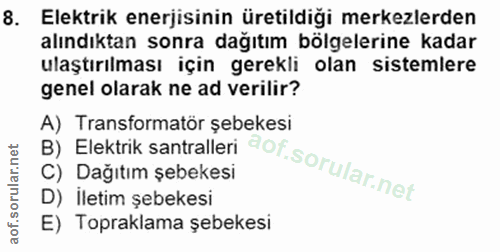

Elektrik enerjisinin üretildiği merkezlerden alındıktan sonra dağıtım bölgelerine kadar ulaştırılması için gerekli olan sistemlere genel olarak ne ad verilir? B) Elektrik santralleri dot. A) Transformatör şebekesi C) Dağıtım şebekesi D) İletim şebekesi E) Topraklama şebekesi

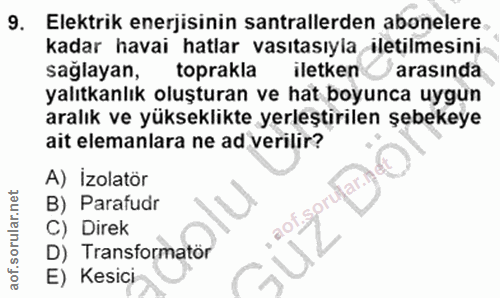

Elektrik enerjisinin santrallerden abonelere kadar havai hatlar vasıtasıyia iletilmesini sağlayan, toprakla iletken arasinda yalıtkanlık oluşturan ve hat boyunca uygun aralık ve yükseklikte yerleştirilen şebekeye ait elemanlara ne ad verilir? A) İzolatör T.sprufar.n B) Parafudr C) Direk D) Transformatör E) Kesici

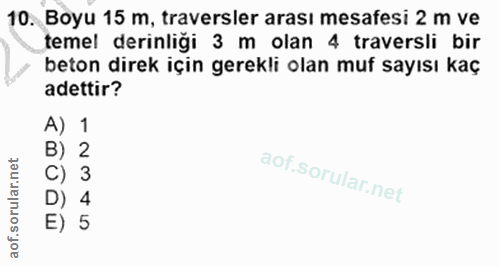

Boyu 15 m, traversler arası mesafesi 2 m ve temel derinliği 3 m olan 4 traversli bir beton direk için gerekli olan muf sayısı kaç adettir? A) 1 B) 2 C) D) 4 E) 5

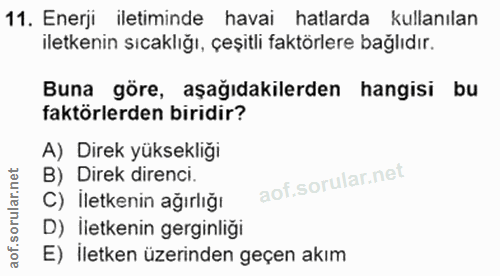

Enerji iletiminde havai hatlarda kullanılan iletkenin sıcaklığı, çeşitli faktörlere bağlıdır. Buna göre, aşağıdakilerden hangisi bu faktörlerden biridir? A) Direk yüksekliği B) Direk direnci. C) İletkenin ağırlığı D) İletkenin gerginliği E) İletken üzerinden geçen akım

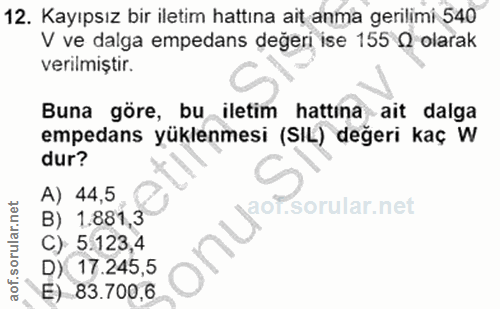

Kayıpsız bir iletim hattına ait anma gerilimi 540 V ve dalga empedans değeri ise 155 Q olarak verilmiştir. Buna göre, bu iletim hattina ait dalga empedans yüklenmesi (SIL) değeri kaç W dur? A) 44,5 B) 1.881,3 orsorulanet C) 5.123,4 D) 17.245,5 E) 83.700,6

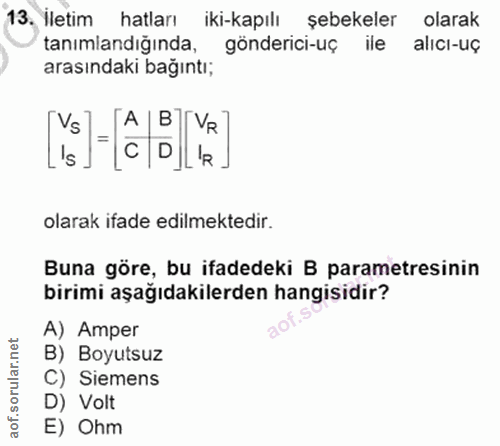

İletim hatları iki-kapılı şebekeler olarak tanimlandiginda, gönderici-uç ile alicı-uç arasındaki bağıntı; (Va]- -[ê B|] olarak ifade edilmektedir. Buna göre, bu ifadedeki B parametresinin birimi aşağıdakilerden hangisidir? A) Amper B) Boyutsuz C) Siemens D) Volt E) Ohm

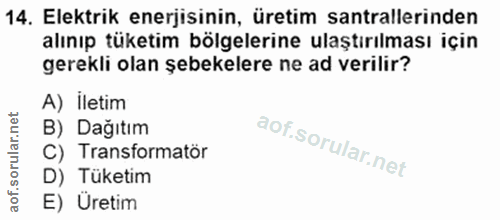

Elektrik enerjisinin, üretim santrallerinden alınıp tüketim bölgelerine ulaştırılması için gerekli olan şebekelere ne ad verilir? A) İletim B) Dağıtım C) Transformatör D) Tüketim E) Uretim

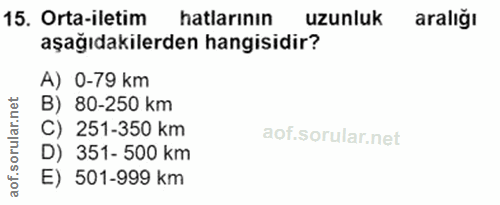

Orta-iletim hatlarının uzunluk aralığı aşağıdakilerden hangisidir? A) 0-79 km B) 80-250 km C) 251-350 km D) 351- 500 km E) 501-999 km

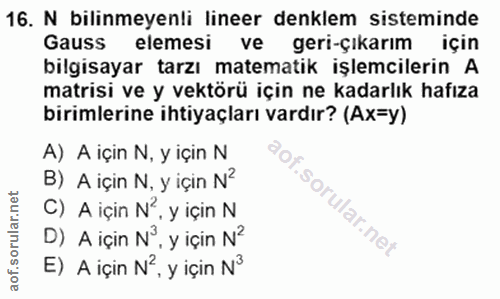

N bilinmeyenli lineer denklem sisteminde Gauss elemesi ve geri-çıkarım için bilgisayar tarzı matematik işlemcilerin A matrisi ve y vektörü için ne kadarlık hafıza birimlerine ihtiyaçları vardır? (Ax=y) A) A için N, y için N B) A için N, y için N? sorular.nei C) A için N° , y için N D) A için N° , y için N? E) A için N° , y için Nº

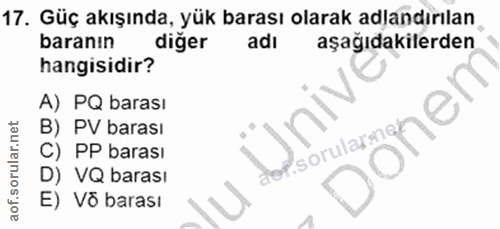

Güç akışında, yük barası olarak adlandırılan, baranın diğer adı aşağıdakilerden hangisidir? A) PQ barası B) PV barası sorularman el C) PP barası D) VQ barası E) Võ barası

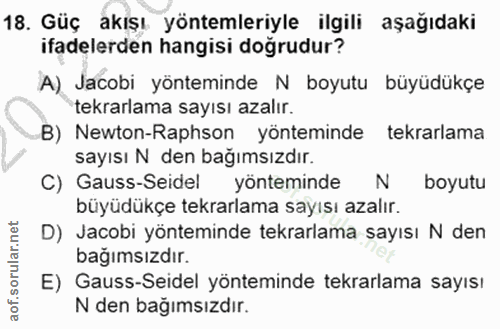

Güç akışı yöntemleriyle ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Jacobi yönteminde N boyutu büyüdükçe tekrarlama sayısı azalır. B) Newton-Raphson yönteminde tekrarlama sayısı N den bağımsızdır. C) Gauss-Seidel yönteminde N boyutu büyüdükçe tekrarlama sayısı azalır. D) Jacobi yönteminde tekrarlama sayısı N den bağımsızdır. E) Gauss-Seidel yönteminde tekrarlama sayısı N den bağımsızdır.

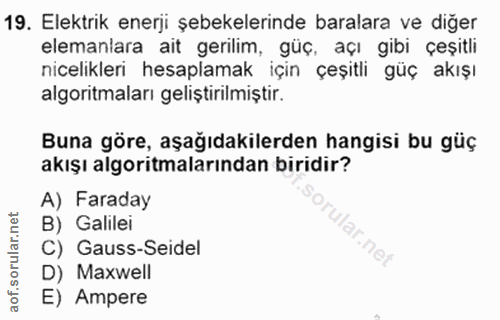

Elektrik enerji şebekelerinde baralara ve diğer elemanlara ait gerilim, güç, açı gibi çeşitli nicelikleri hesaplamak için çeşitli güç akışı algoritmaları geliştirilmiştir. Buna göre, aşağıdakilerden hangisi bu güç akışı algoritmalarından biridir? A) Faraday B) Galilei C) Gauss-Seidel D) Maxwell E) Ampere

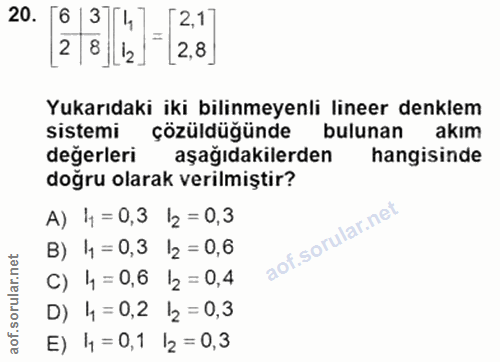

3 4 [2,1] 2 8 12 2,8 Yukarıdaki iki bilinmeyenli lineer denklem sistemi çözüldüğünde bulunan akım değerleri aşağıdakilerden hangisinde doğru olarak verilmiştir? A) 4 = 0,3 /½ = 0,3 B) 4 = 0,3 |½ = 0,6 C) 4 = 0,6 2 = 0,4 D) 4 = 0,2 12 = 0,3 E) 4 = 0,1 |2 = 0,3
