2013–2014 Vize (Ara Sınav) Çıkmış Soruları

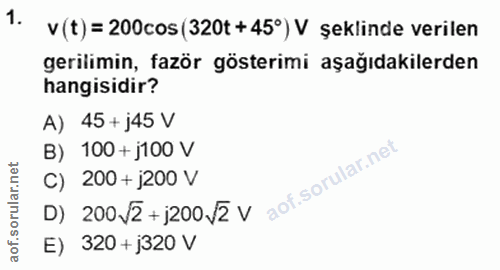

v (t) = 200cos (320t + 45°) V şeklinde verilen gerilimin, fazör gösterimi aşağıdakilerden hangisidir? A) 45 + j45 V B) 100 + j100 V C) 200 + j200 V D) 200JŹ +j200/Ź V E) 320 + j320 V

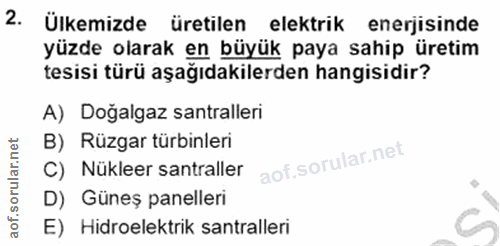

Ülkemizde üretilen elektrik enerjisinde yüzde olarak en büyük paya sahip üretim tesisi türü aşağıdakilerden hangisidir? A) Doğalgaz santralleri B) Rüzgar türbinleri C) Nükleer santraller D) Güneş panelleri E) Hidroelektrik santralleri

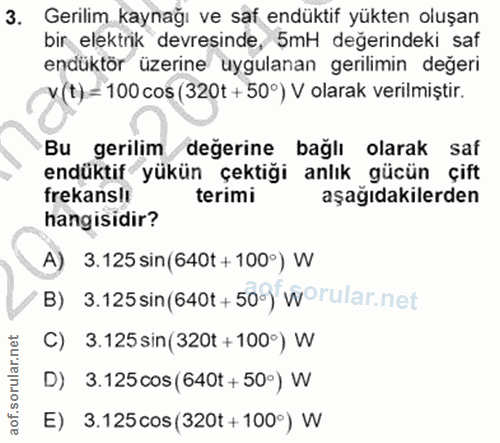

Gerilim kaynağı ve saf endüktif yükten oluşan bir elektrik devresinde, 5mH değerindeki saf endüktör üzerine uygulanan gerilimin değeri v (t) = 100 cos (320t + 50°) V olarak verilmiştir. Bu gerilim değerine bağlı olarak saf endüktif yükün çektiği anlık gücün çift frekansli terimi aşağıdakilerden hangisidir? A) 3.125 sin(640t + 100°) W B) 3.125 sin(640t + 50°) wºrular.net C) 3.125 sin(320t + 100°) W D) 3.125 cos (640t + 50°) W E) 3.125 cos (320t + 100°) W

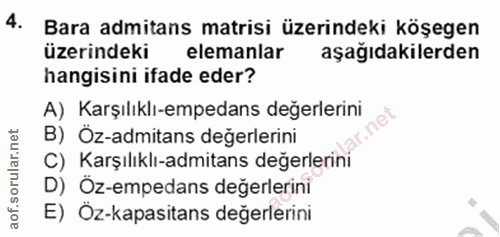

Bara admitans matrisi üzerindeki köşegen üzerindeki elemanlar aşağıdakilerden hangisini ifade eder? A) Karşılıklı-empedans değerlerini B) Oz-admitans değerlerini C) Karşılıklı-admitans değerlerini D) Öz-empedans değerlerini E) Öz-kapasitans değerlerini

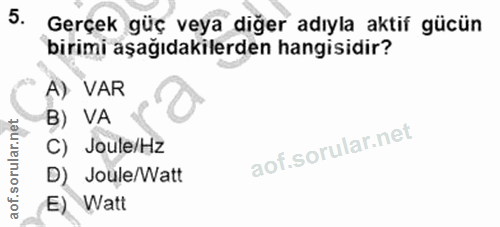

Gerçek güç veya diğer adıyla aktif gücün birimi aşağıdakilerden hangisidir? A) VAR B) VA C) Joule/Hz D) Joule/Watt E) Watt

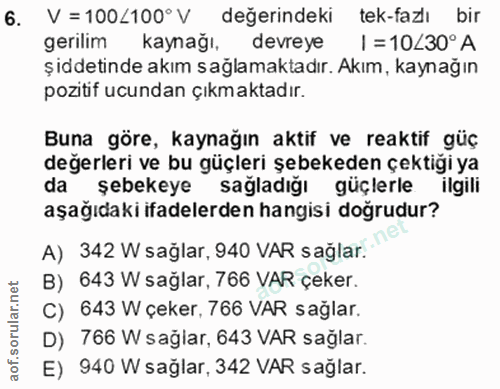

V =100<100° V değerindeki tek-fazlı bir gerilim kaynağı, devreye I = 10/30°A şiddetinde akım sağlamaktadır. Akım, kaynağın pozitif ucundan çıkmaktadır. Buna göre, kaynağın aktif ve reaktif güç değerleri ve bu güçleri şebekeden çektiği ya da şebekeye sağladığı güçlerle ilgili aşağıdaki ifadelerden hangisi doğrudur? A) 342 W sağlar, 940 VAR sağlar. B) 643 W sağlar, 766 VAR çeker. C) 643 W çeker, 766 VAR sağlar. D) 766 W sağlar, 643 VAR sağlar. E) 940 W sağlar, 342 VAR sağlar.

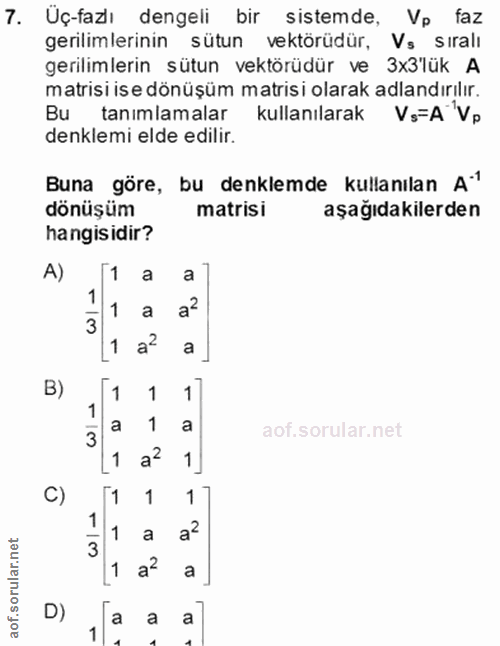

Uç-fazlı dengeli bir sistemde, Vp faz gerilimlerinin sütun vektörüdür, Vs sirali gerilimlerin sütun vektörüdür ve 3×3lük A matrisi ise dönüşüm matrisi olarak adlandırılır. Bu tanimlamalar kullanılarak Vs=A Vp denklemi elde edilir. Buna göre, bu denklemde kullanılan A dönüsüm matrisi aşağıdakilerden hangisidir? A) 1 a a 1 - 1 a a? 3 1 a a 1 1 1 3 a a 1 a? C) 1 1 1 1 a [1 a a D) a a a 1

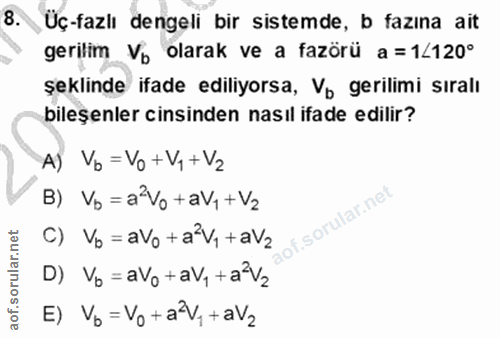

Üç-fazlı dengeli bir sistemde, b fazına ait gerilim Vo olarak ve a fazörü a =1/120° şeklinde ifade ediliyorsa, Vo gerilimi sıralı bileşenler cinsinden nasıl ifade edilir? A) Vb= Vo + Vy + V2 B) Vs = a Vo+aV, +V2 sorular.ne C) Vp= aVo +a V, + aV2 D) Vo=aVo+aV,+a V2 E) Vo= Vo +a V,+aV2

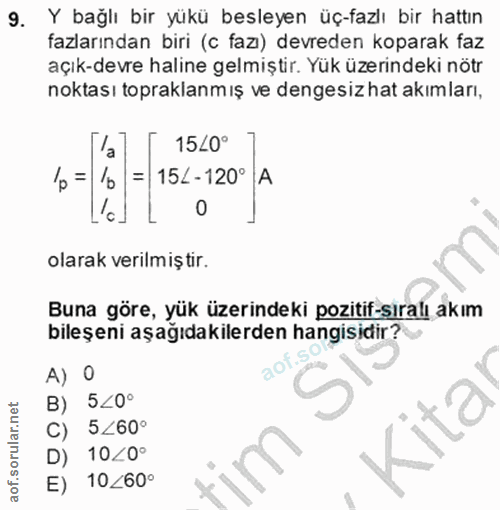

Y bağlı bir yükü besleyen üç-fazlı bir hattın fazlarından biri (c fazı) devreden koparak faz açık-devre haline gelmiştir. Yük üzerindeki nötr noktası topraklanm ış ve dengesiz hat akımları, 15/0° lp = 15L - 120° A 0 olarak verilmiştir. Buna göre, yük üzerindeki pozitif-sıralı akım bileşenı aşagıdakılerden hangısidir? A) O B) 5<0° C) 5Z60° D) 10/0° E) 10<60°

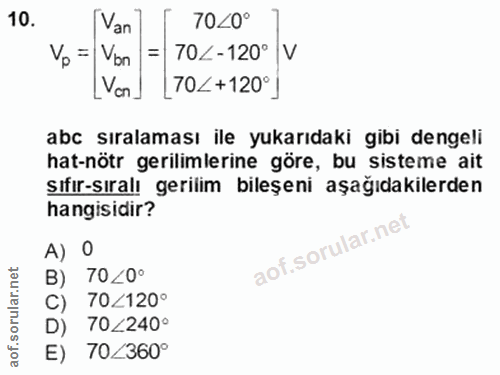

Van] 7040° Vo = Von = 70/-120° V LVon) 70<+120°] abc sıralaması ile yukarıdaki gibi dengeli at-nötr gerilimlerine göre, bu sisteme ai ıfır-sıralı gerilim bileseni asağıdakilerde hangisidir? A) O B) 70<0° C) 70/120° D) 70/240° E) 70Z360°

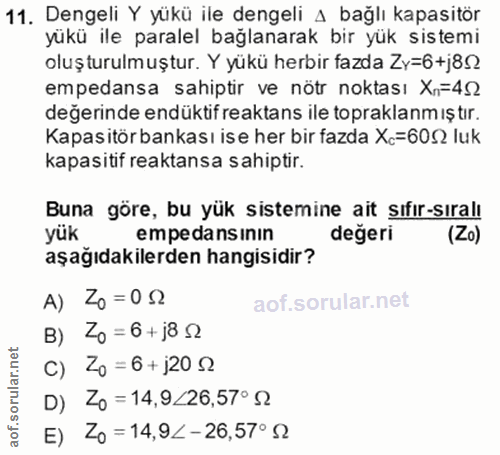

Dengeli Y yükü ile dengeli 4 bağlı kapasitör yükü ile paralel bağlanarak bir yük sistemi oluşturulmuştur. Y yükü herbir fazda Zy=6+j852 empedansa sahiptir ve nötr noktası Xn=45 değerinde endüktif reaktans ile topraklanm ıştır. Kapasitörbankası ise her bir fazda Xc=6052 luk kapasitif reaktansa sahiptir. Buna göre, bu yük sistemine ait sıfır-sıralı yük empedansınin değeri (Zo) aşağıdakilerden hangisidir? A) 4= 02 B) Zo = 6+ j8 52 c) Z0 = 6 + j202 D) Zo = 14,9/26,57° g E) Zo = 14,92-26,57° S2

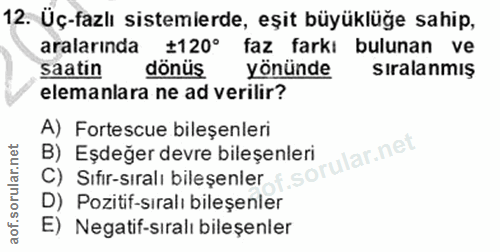

Üç-fazlı sistemlerde, eşit büyüklüğe sahip, aralarında ‡120° faz farkı bulunan ve saatin dönüs yönünde Sıralanmış elemanlara ne ad verilir? A) Fortescue bileşenleri llar.net B) Eşdeğer devre bileşenleri C) Sifir-siralı bilesenler f.s° D) Pozitif-sıralı bileşenler E) Negatif-sıralı bileşenler

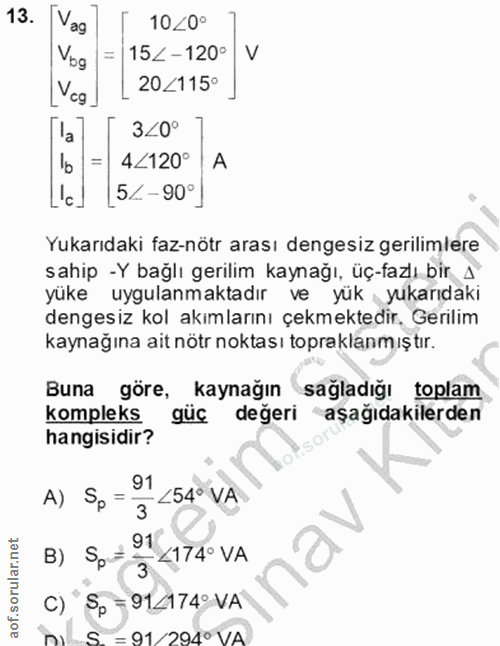

Vag 10<0° Vog 152 -120° V Vcg. 202115° 340° 4Z120° A ['c] [5/-90°] Yukarıdaki faz-nötr arası dengesiz gerilimlere sahip -Y bağlı gerilim kaynağı, üç-fazlı bir 4 yüke uygulanmaktadır ve yük yukarıdaki dengesiz kol akımlarını çekmektedir. Gerilim kaynağına ait nötr noktası topraklanm ıştır. Buna göre, kaynağın sağladığı toplam kompleks güç değeri aşağıdakilerden hangisidir? 91 A) Sp= - L54° VA 3 91 B) Sp= - <174° VA C) Sp -914174° VA ٢ - 91/2940 VA

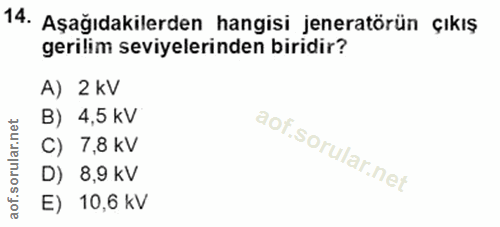

Aşağıdakilerden hangisi jeneratörün çıkış gerilim seviyelerinden biridir? A) 2 kV B) 4,5 kV C) 7,8 kV D) 8,9 kV E) 10,6 kV

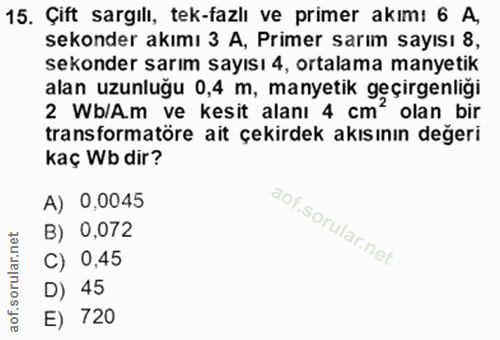

Çift sargılı, tek-fazlı ve primer akımı 6 A, sekonder akımı 3 A, Primer sarım sayısı 8, sekonder sarım sayısı 4, ortalama manyetik alan uzunlugu 0,4 m, manyetık geçırgenlıgı 2 Wb/A.m ve kesit alanı 4 cm olan bir transformatöre ait çekirdek akısının değeri kaç Wb dir? A) 0,0045 B) 0,072 C) 0,45 D) 45 E) 720

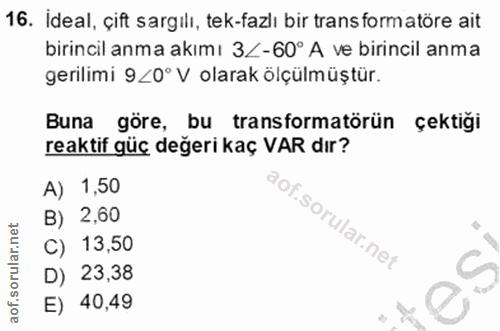

Ideal, çift sargılı, tek-fazlı bir trans formatöre ait birincil anma akımı 3Z-60° A ve birincil anma gerilimi 9<0°V olarak ölçülmüştür. Buna göre, bu transformatörün çektiği reaktif güç değeri kaç VAR dır? A) 1,50 S B) 2,60 rular.net C) 13,50 D) 23,38 E) 40,49

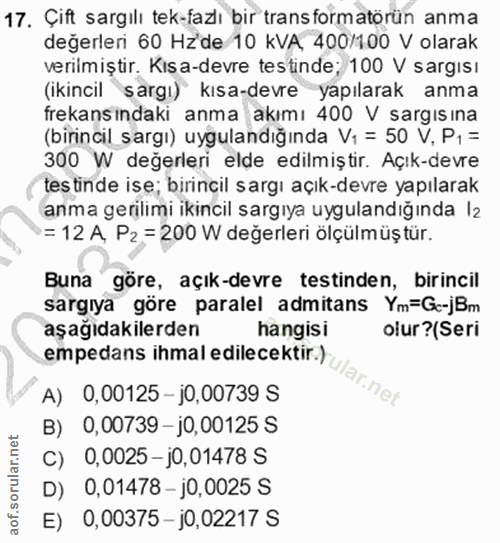

Çift sargılı tek-fazlı bir trans formatörün anma değerleri 60 Hzde 10 KVA, 400/100 V olarak verilmiştir. Kisa-devre testinde; 100 V sargisı (ikincil sargı)* kısa-devre yapılarak anma frekansindaki anma akımı 400 V sargısına (birincil sargı) uygulandığında Vı = 50 V, P, = 300 W değerleri elde edilmiştir. Açık-devre tes tinde ise; birincil sargı açık-devre yapılarak anma gerılimi ikincil sargıya uygulandığında l2 = 12 A, P2 = 200 W değerleri ölçülmüş tür. Buna göre, açık-devre testinden, birincil sargıya göre paralel admitans Ym=G-jBm aşağıdakilerden hangisi olur?(Seri empedans ihmal edilecektir.) lar.net A) 0,00125 - j0,00739 S B) 0,00739 - j0, 00125 S C) 0,0025 - j0,01478 S D) 0,01478 - j0,0025 S E) 0,00375 - j0,02217 S

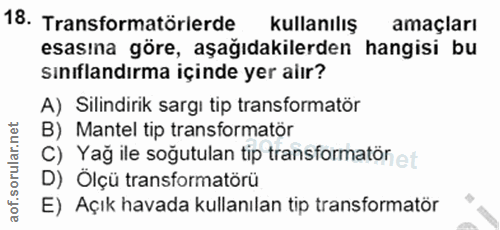

Transformatörlerde kullanılış amaçları esasına göre, aşağıdakilerden hangisi bu sınıflandırma içinde yer alır? A) Silindirik sargı tip transformatör B) Mantel tip transformatör C) Yağ ile soğutulan tip transformatör et D) Ölçü transformatörü E) Açık havada kullanılan tip transformatör

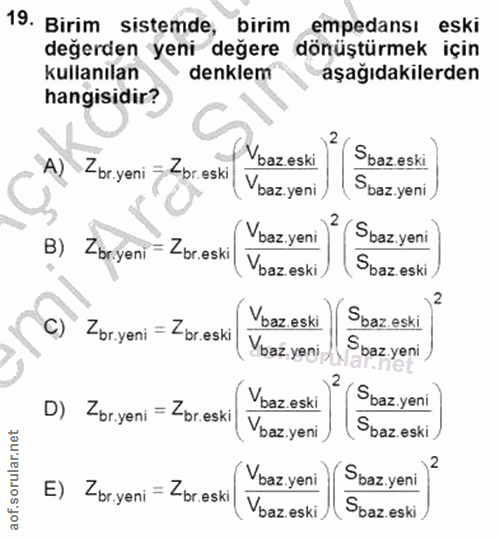

Birim sistemde, birim empedansı eski değerden yeni değere dönüştürmek için kullanılan denklem aşağıdakilerden hangisidir? A) Zbr.yeni = Zbr.eski Vbaz eski Sbaz.eski Vbaz. yeni Sbaz. yeni Vbaz.yeni 2 Sbaz. yeni B) Zbriyeni = Zbr.eski Vbaz eski Sbaz eski 2 C) -br.yeni = Zbr.eski Vbaz. eski Sbaz eski Ybaz yeni Sbaz.yeni D) Zbr.yeni = Zbr.eski Vbaz eski Sbaz. yeni Vbaz. yeni Sbaz. eski. E) Zbr.yeni = Zbreski (Vbaz yeni) (Spaz yeni ? baz. eski. Sbaz. eski

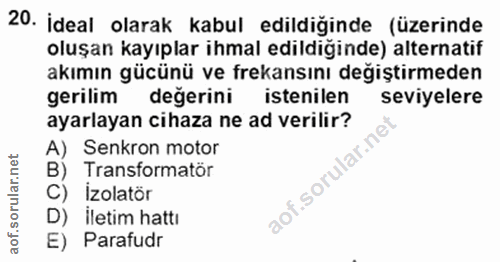

İdeal olarak kabul edildiğinde (üzerinde oluşan kayıplar ihmal edildiğinde) alternatif akımın gücünü ve frekansını değiştirmeden gerilim degerini istenilen seviyelere ayarlayan cihaza ne ad verilir? A) Senkron motor B) Transformatör .sorular C) Izolatör D) İletim hattı E) Parafudr
