2013–2014 Final (Dönem Sonu) Çıkmış Soruları

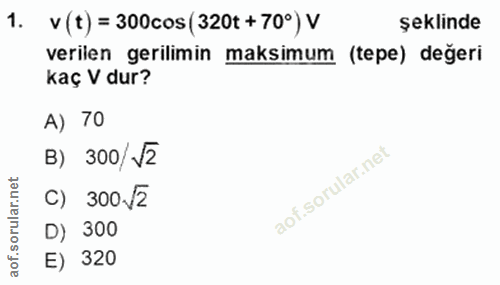

v (t) = 300cos(320t + 70°) V şeklinde verilen gerilimin maksimum (tepe) değeri kaç V dur? A) 70 B) 300/ 52 C) 300 V2 D) 300 E) 320

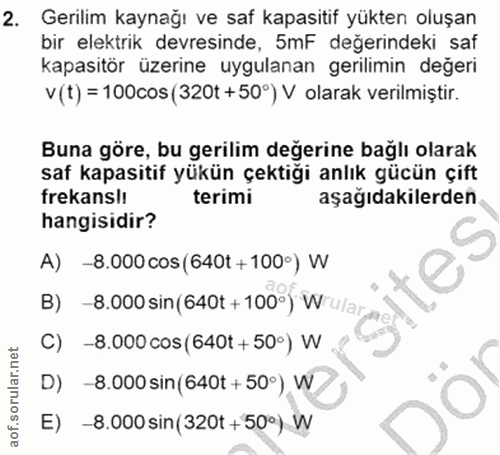

Gerilim kaynağı ve saf kapasitif yükten oluşan bir elektrik devresinde, 5mF değerindeki saf kapasitör üzerine uygulanan gerilimin değeri V (t) = 100cos (320t + 50°) V olarak verilmiştir. Buna göre, bu gerilim değerine bağlı olarak saf kapasitif yükün çektiği anlık gücün çift frekans!! terimi aşağıdakilerden hangisidir? A) -8.000 cos (640t + 100°) W B) - 8.000 sin(640t + 100°) Wiula C) -8.000 cos (640t + 50°) W D) -8.000 sin (640t + 50°) W E) -8.000 sin (320t + 50°) W

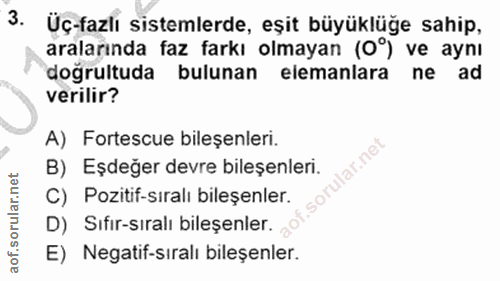

Üç-fazlı sistemlerde, eşit büyüklüge sahip, aralarında faz farkı olmayan (0°) ve aynı dogrultuda bulunan elemanlara ne ad verilir? A) Fortescue bileşenleri. B) Eşdeğer devre bileşenleri. C) Pozitif-sıralı bileşenler. D) Sıfir-sıralı bileşenler. E) Negatif-sıralı bileşenler.

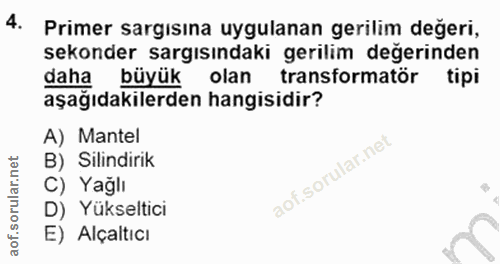

Primer sargısına uygulanan gerilim değeri, sekonder sargısındaki gerilim değerinden daha büyük olan transformatör tipi aşağıdakilerden hangisidir? A) Mantel B) Silindirik C) Yağlı D) Yükseltici E) Alçaltıcı

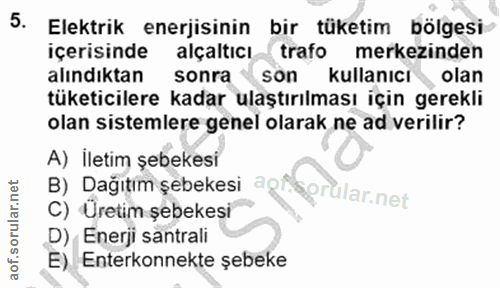

Elektrik enerjisinin bir tüketim bolgesi içerisinde alçaltıcı trafo merkezinden alındıktan sonra son kullanıcı olan tüketicilere kadar ulaştırılması için gerekli olan sistemlere genel olarak ne ad verilir? A) İletim şebekesi B) Dağıtım şebekesi agr. C) Uretim şebekesi D) Enerji santrali E). Enterkonnekte şebeke

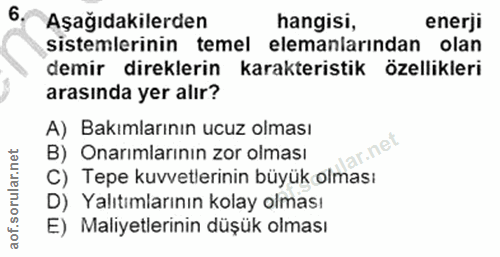

Aşağıdakilerden hangisi, enerji sistemlerinin temel elemanlarından olan demir direklerin karakteristik özellikleri arasında yer alır? A) Bakımlarının ucuz olması lar.net B) Onarımlarının zor olması C) Tepe kuvvetlerinin büyük olmasi D) Yalıtımlarının kolay olması E) Maliyetlerinin düşük olması

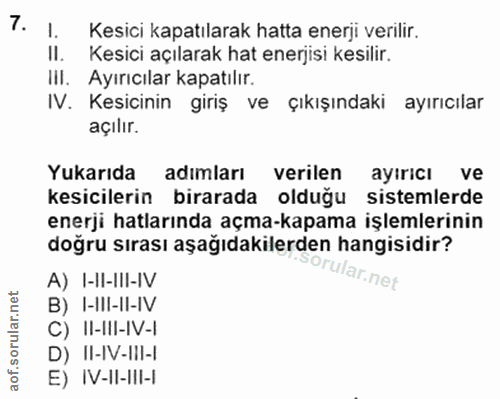

I. Kesici kapatılarak hatta enerji verilir. II. Kesici açılarak hat enerjisi kesilir. III. Ayırıcılar kapatılır. IV. Kesicinin giriş ve çıkışındaki ayırıcılar açılır. Yukarıda adımları verilen ayıricı ve kesicilerin birarada olduğu sistemlerde enerji hatlarında açma-kapama işlemlerinin doğru sırası aşağıdakilerden hangisidir? A) I-II-III-IV B) 1-III-II-IV C) II-III-IV-I D) II-IV-II-I E) IV-II-III-I

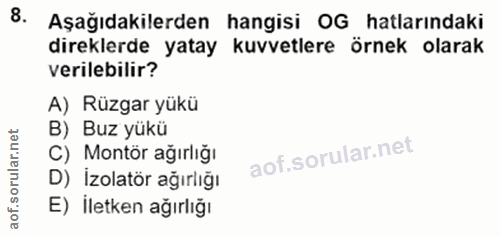

Aşağıdakilerden hangisi OG hatlarındaki direklerde yatay kuvvetlere örnek olarak verilebilir? A) Rüzgar yükü B) Buz yükü C) Montör ağırlığı D) İzolatör ağırlığı E) İletken ağırlığı

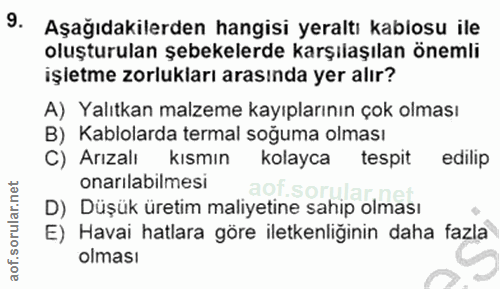

Aşağıdakilerden hangisi yeraltı kablosu ile oluşturulan şebekelerde karşılaşılan önemli işletme zorlukları arasında yer alır? A) Yalıtkan malzeme kayıplarının çok olması B) Kablolarda termal soğuma olması C) Arızalı kismin kolayca tespit edilip onarılabilmesi aof. SO D) Düşük üretim maliyetine sahip olması E) Havai hatlara göre iletkenliğinin daha fazla olması

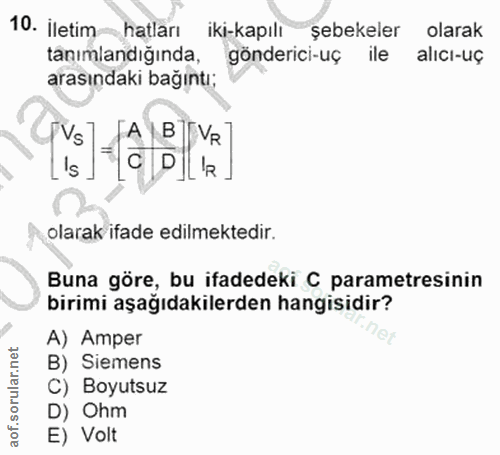

İletim hatları iki-kapılı şebekeler olarak tanımlandığında, gönderici-uç ile alıcı-uç arasındaki bağıntı; [Vs]. c Va. Is 17 olarak ifade edilmektedir. Buna gore, bu ifadedeki C parametresınin birimi aşağıdakilerden hangisidir? A) Amper B) Siemens C) Boyutsuz D) Ohm E) Volt

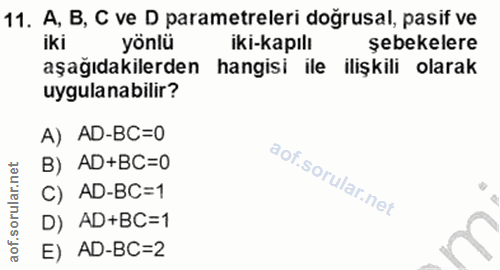

A, B, C ve D parametreleri doğrusal, pasif ve iki yönlü iki-kapılı şebekelere aşağıdakilerden hangisi ile ilişkili olarak uygulanabilir? A) AD-BC=0 B) AD+BC=0 C) AD-BC=1 D) AD+BC=1 E) AD-BC=2

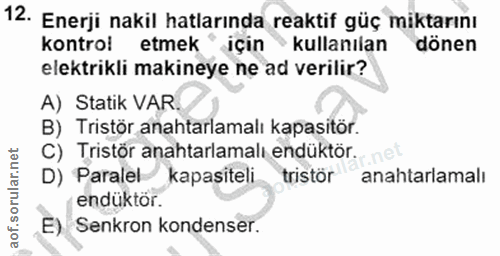

Enerji nakil hatlarında reaktif güç miktarını kontrol etmek için kullanılan dönen elektrikli makineye ne ad verilir? A) Statik VAR. B) Tristör anahtarlamalı kapasitör. C) Tristör anahtarlamalı endüktör. D) Paralel kapasiteli tristör anahtarlamalı endüktör. E) Senkron kondenser.

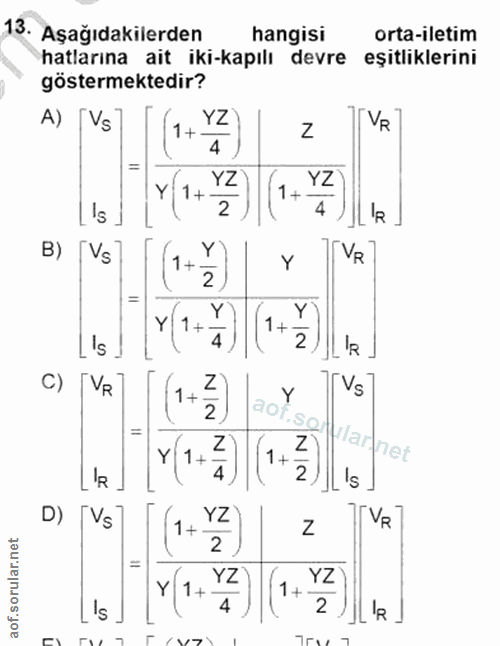

Aşağıdakilerden hangisi orta-iletim hatlarına ait iki-kapılı devre eşitliklerini göstermektedir? A) [Vs (1+ YZ Z VR 4 [Is ] y(1+2)|""))|k) B) [Vs (1+%) Y I's v(1·)|("·) l C) VR (1+2) [Vs S (1+2) (1+2) Wannet IR D) [Vs 1+5| Z VR y(1+X2) 11+2 YZ Is

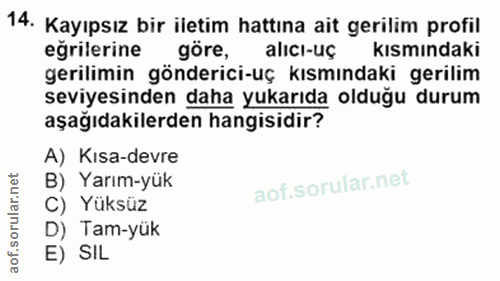

Kayıpsız bir iletim hattına ait gerilim profil eğrilerine göre, alicı-uç kısmındaki gerilimin gönderici-uç kısmındaki gerilim seviyesinden daha yukarıda olduğu durum aşağıdakilerden hangisidir? A) Kısa-devre B) Yarım-yük C) Yüksüz D) Tam-yük E) SIL

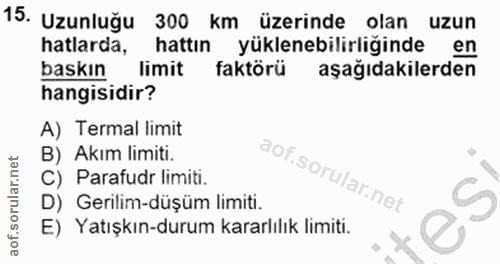

Uzunluğu 300 km üzerinde olan uzun hatlarda, hattın yüklenebilirliginde en baskın limit faktörü aşağıdakilerden hangisidir? A) Termal limit B) Akım limiti. C) Parafudr limiti. D) Gerilim-düşüm limiti. E) Yatışkın-durum kararlılık limiti.

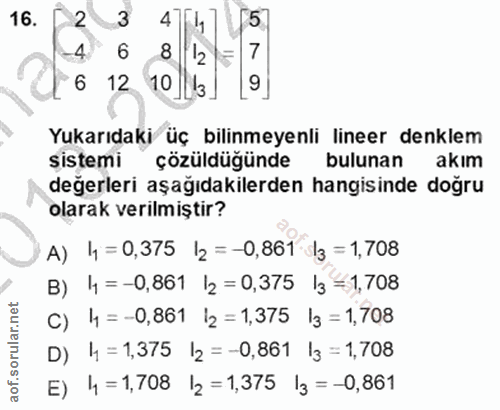

3 4 5 6 8 2 7 6 12 10 9 Yukarıdaki üç bilinmeyenli lineer denklem sistemi çözüldüğünde bulunan akim değerleri aşağıdakilerden hangisinde doğru olarak verilmiştir? A) ly= 0,375 |2=-0,861 s3 = 1,708 B) 4=-0,861 |½ = 0,375 |3 =1,708 C) 4=-0,861 |2=1,375 |3 =1,708 D) 4=1,375 |2=-0,861 l3 = 1,708 E) 4=1,708 |½= 1,375 |3 = -0,861

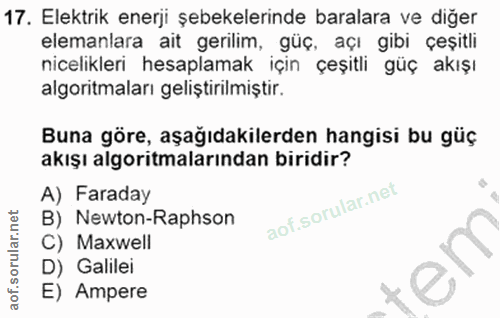

Elektrik enerji şebekelerinde baralara ve diğer elemanlara ait gerilim, güç, açı gibi çeşitli nicelikleri hesaplamak için çeşitli güç akışı algoritmaları geliştirilmiştir. Buna göre, aşağıdakilerden hangisi bu güç akışı algoritmalarından biridir? A) Faraday B) Newton-Raphson C) Maxwell D) Galilei E) Ampere

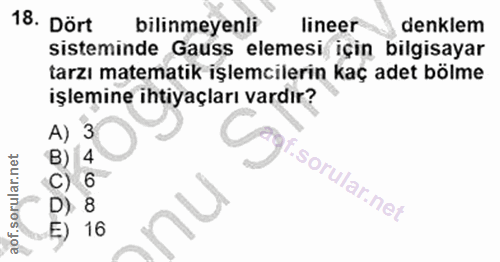

Dört bilinmeyenli lineer denklem sisteminde Gauss elemesi için bilgisayar tarzı matematik işlemcilerin kaç adet bölme işlemine ihtiyaçları vardır? A) 3 B) 4 af. 6 8 E) 16

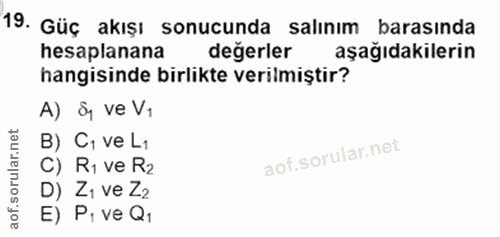

Güç akışı sonucunda salınım barasında hesaplanana değerler aşağıdakilerin hangisinde birlikte verilmiştir? A) &y ve V, B) C, ve L1 C) Ri ve R2 D) Z1 ve Z2 E) P. ve Q1

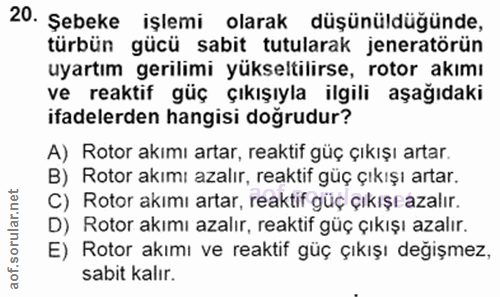

Şebeke işlemi olarak düşünüldüğünde, türbün gücü sabit tutularak jeneratörün uyartım gerilimi yükseltilirse, rotor akımı ve reaktif güç çıkışıyla ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Rotor akımı artar, reaktif güç çıkışı artar. B) Rotor akımı azalır, reaktif güç çıkışı artar. C) Rotor akımı artar, reaktif güç çıkışr azalır. D) Rotor akımı azalır, reaktif güç çıkışı azalır. E) Rotor akımı ve reaktif güç çıkışı değişmez, sabit kalır.
