2014–2015 Tek Ders Çıkmış Soruları

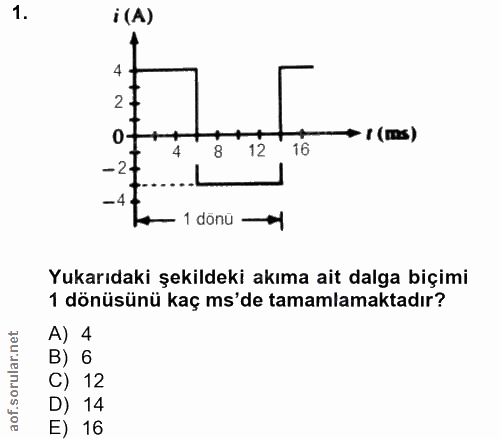

i (A) 4 2. of 4 8 12 16 - r (ms) -4 1 dönü —| Yukarıdaki şekildeki akıma ait dalga biçimi 1 dönüsünü kaç ms'de tamamlamaktadır? A) 4 B) 6 C) 12 D) 14 E) 16

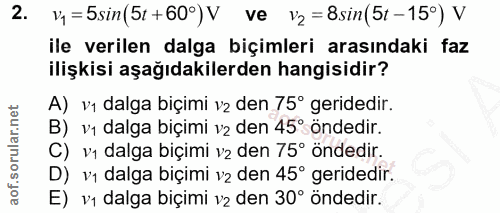

Vy=5sin(51 +60°)V ve V2 =8sin(5t-15°) V ile verilen dalga biçimleri arasındaki faz ilişkisi aşağıdakilerden hangisidir? A) v1 dalga biçimi v2 den 75° geridedir. B) v1 dalga biçimi v2 den 45° öndedir. C) v1 dalga biçimi v2 den 75° öndedir. D) v1 dalga biçimi v2 den 45° geridedir. E) v1 dalga biçimi v2 den 30° öndedir.

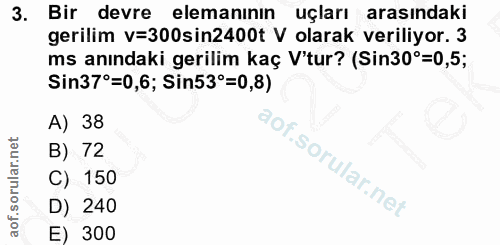

Bir devre elemanının uçları arasındaki gerilim v=300sin2400t V olarak veriliyor. 3 ms anındaki gerilim kaç V'tur? (Sin30°=0,5; Sin37°=0,6; Sin53°=0,8) A) 38 B) 72 lof. | C) 150 D) 240 E) 300

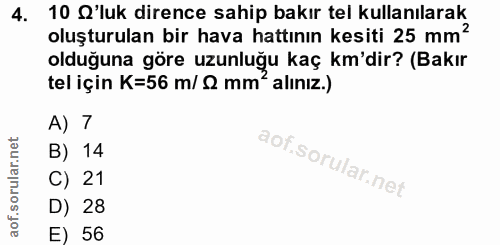

10 Q'luk dirence sahip bakır tel kullanılarak olusturulan bir hava hattının kesiti 25 mm olduğuna göre uzunluğu kaç km'dir? (Bakır tel ıçın K=56 m/ Q mmi alınız.) A) 7 B) 14 C) 21 D) 28 E) 56

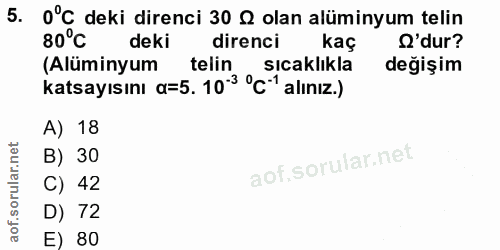

0°C deki direnci 30 & olan alüminyum telin 80°C deki direnci kaç O'dur? (Alüminyum telin sicaklıkla değişim katsayısını a=5. 10-3 °C* alınız.) A) 18 B) 30 C) 42 D) 72 E 80

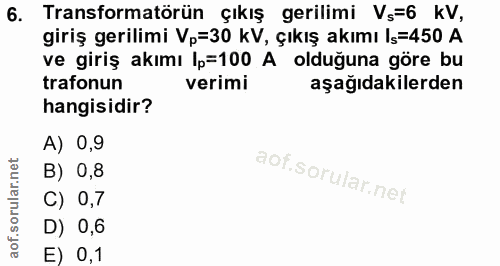

Transformatörün çıkış gerilimi Vs=6 KV, giriş gerilimi Vp=30 kV, çıkış akımı Is=450 A ve giriş akımı lp=100 A olduğuna göre bu trafonun verimi aşağıdakilerden hangisidir? A) 0,9 B) 0,8 C) 0,7 D) 0,6 E) 0,1

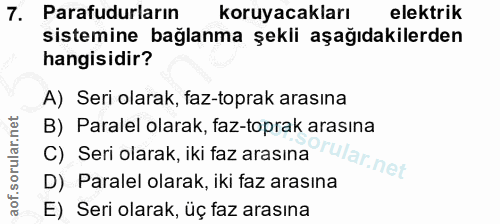

Parafudurların koruyacakları elektrik sistemine bağlanma şekli aşağıdakilerden hangisidir? A) Seri olarak, faz-toprak arasına B) Paralel olarak, faz-toprak arasına C) Seri olarak, iki faz arasına ular.net D) Paralel olarak, iki faz arasına E) Seri olarak, üç faz arasına

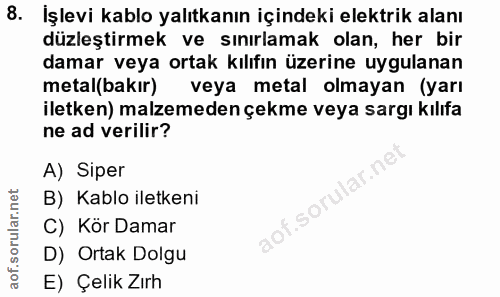

İşlevi kablo yalıtkanın içindeki elektrik alanı düzleştirmek ve sınırlamak olan, her bir damar veya ortak kılıfın üzerine uygulanan metal(bakır) veya metal olmayan (yarı iletken) malzemeden çekme veya sargı kılifa ne ad verilir? A) Siper B) Kablo iletkeni C) Kör Damar D) Ortak Dolgu E) Çelik Zırh

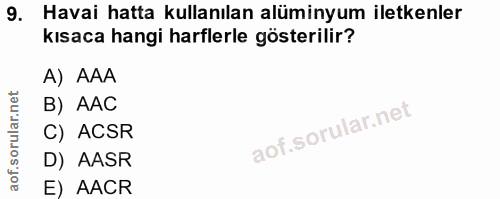

Havai hatta kullanılan alüminyum iletkenler kısaca hangi harflerle gösterilir? A) AAA B) AAC C) ACSR D) AASR E) AACR

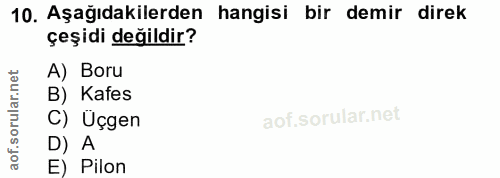

Aşağıdakilerden hangisi bir demir direk çeşidi değildir? A) Boru B) Kafes C) Üçgen D) A E) Pilon

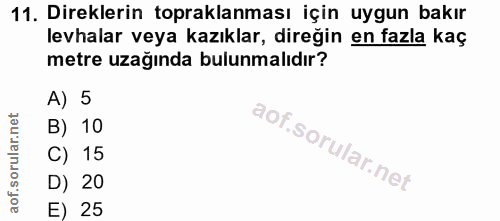

Direklerin topraklaması için uygun bakır levhalar veya kazıklar, direğin en fazla kaç metre uzağında bulunmalıdır? A) 5 B) 10 C) 15 D) 20 E) 25

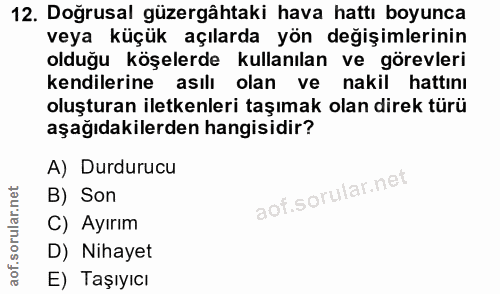

Doğrusal güzergâhtaki hava hattı boyunca veya küçük açılarda yön değişimlerinin olduğu köşelerde kullanılan ve görevleri kendilerine asılı olan ve nakil hattını oluşturan iletkenleri taşımak olan direk türü aşağıdakilerden hangisidir? A) Durdurucu B) Son C) Ayırım D) Nihayet E) Taşıyıcı

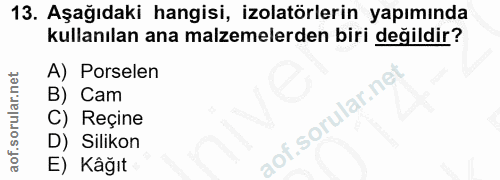

Aşağıdaki hangisi, izolatörlerin yapımında kullanılan ana malzemelerden biri değildir? A) Porselen B) Cam lof.sorular.ne Reçine D) Silikon E) Kâğıt

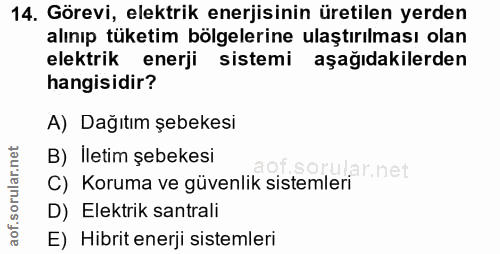

Görevi, elektrik enerjisinin üretilen yerden alınıp tüketim bölgelerine ulaştırılması olan elektrik enerji sistemi aşağıdakilerden hangisidir? A) Dağıtım şebekesi B) İletim şebekesi rutar.net C) Koruma ve güvenlik sistemleri D) Elektrik santrali E) Hibrit enerji sistemleri

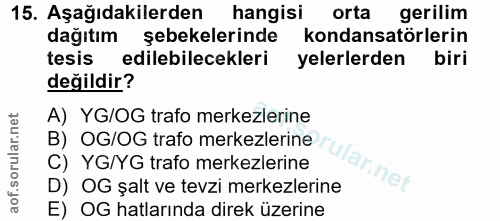

Aşağıdakilerden hangisi orta gerilim dağıtım şebekelerinde kondansatörlerin tesis edilebilecekleri yelerlerden biri değildir? A) YG/OG trafo merkezlerine B) OG/OG trafo merkezlerine C) YG/YG trafo merkezlerine lar.net D) OG şalt ve tevzi merkezlerine E) OG hatlarında direk üzerine

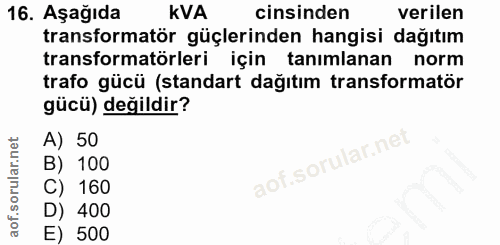

Aşağıda KVA cinsinden verilen transformatör güçlerinden hangisi dağıtım transformatörleri için tanımlanan norm trafo gücü (standart dağıtım transformatör gücü) değildir? A) 50 B) 100 C) 160 D) 400 E) 500

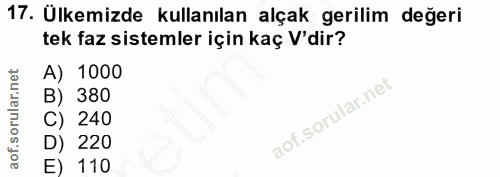

Ülkemizde kullanılan alçak gerilim değeri tek faz sistemler için kaç V'dir? 00 380 240 220 110

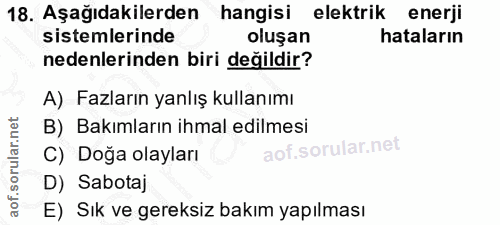

Aşağıdakilerden hangisi elektrik enerji sistemlerinde oluşan hataların nedenlerinden biri değildir? A) Fazların yanlış kullanımı B) Bakımların ihmal edilmesi C) Doğa olayları D) Sabotaj E) Sık ve gereksiz bakım yapılması

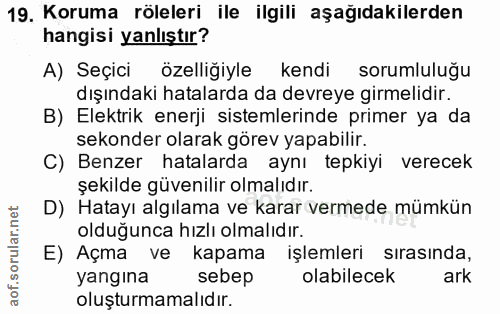

Koruma röleleri ile ilgili aşağıdakilerden hangisi yanlıştır? A) Seçici özelliğiyle kendi sorumluluğu dışındaki hatalarda da devreye girmelidir. B) Elektrik enerji sistemlerinde primer ya da sekonder olarak görev yapabilir. C) Benzer hatalarda aynı tepkiyi verecek şekilde güvenilir olmalıdır. D) Hatayı algılama ve karar vermede mümkün olduğunca hızlı olmalıdır. E) Açma ve kapama işlemleri sırasında, yangına sebep olabilecek ark oluşturmamalıdır.

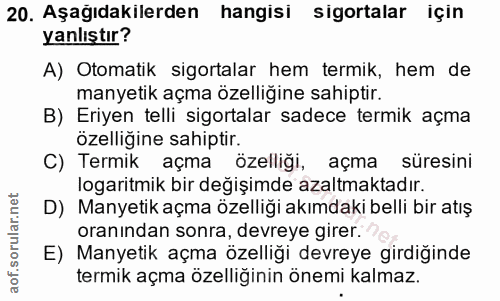

Aşağıdakilerden hangisi sigortalar için yanlıştır? A) Otomatik sigortalar hem termik, hem de manyetik açma özelliğine sahiptir. B) Eriyen telli sigortalar sadece termik açma özelliğine sahiptir. C) Termik açma özelliği, açma süresini logaritmik bir değişimde azaltmaktadır. D) Manyetik açma özelliği akımdaki belli bir atış oranından sonra, devreye girer. E) Manyetik açma özelliği devreye girdiğinde termik açma özelliğinin önemi kalmaz.
