2015–2016 Vize (Ara Sınav) Çıkmış Soruları

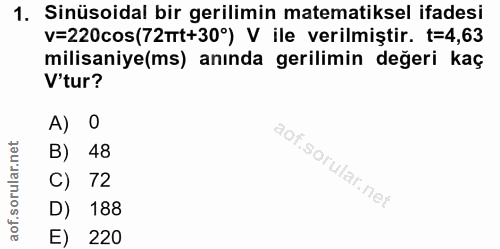

Sinüsoidal bir gerilimin matematiksel ifadesi V=220cos(72Trt+30°) V ile verilmiştir. t=4,63 milisaniye(ms) anında gerilimin değeri kaç V'tur? A) O B) 48 C) 72 D) 188 E) 220

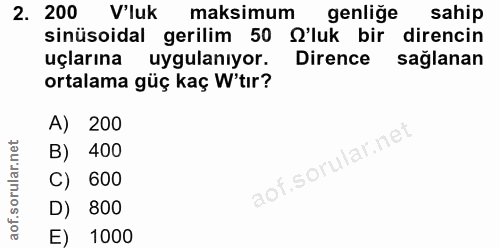

200 V'luk maksimum genliğe sahip sinüsoidal gerilim 50 'luk bir direncin uçlarına uygulanıyor. Dirence sağlanan ortalama güç kaç W'tır? A) 200 B) 400 aof.sorular.ne C) 600 D) 800 E) 1000

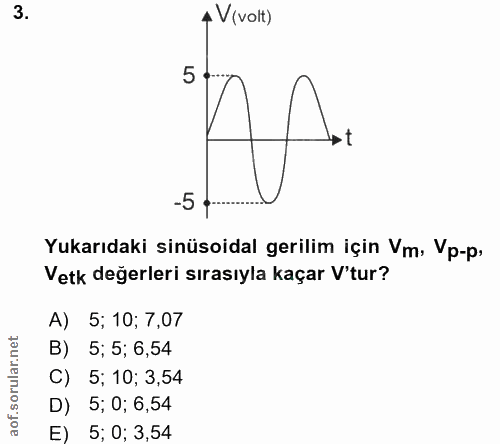

4 V (volt) 5 -5• Yukarıdaki sinüsoidal gerilim için Vm, Vp-p, Vetk değerleri sırasıyla kaçar V'tur? A) 5; 10; 7,07 5; 5; 6,54 C) 5; 10; 3,54 D) 5; O; 6,54 E) 5; 0; 3,54

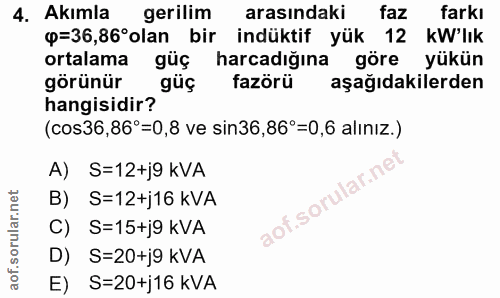

Akımla gerilim arasındaki faz farkı ф=36,86°olan bir indüktif yük 12 kW'lık ortalama güç harcadığına göre yükün görünür güç fazörü aşağıdakilerden hangisidir? (cos36,86°=0,8 ve sin36,86°=0,6 alınız.) A) S=12+j9 kVA B) S=12+j16 kVA C) S=15+j9 kVA D) S=20+j9 kVA E) S=20+j16 kVA

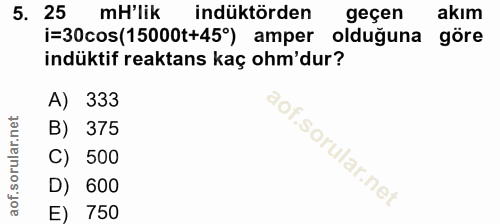

25 mH'lik indüktörden geçen akım i=30cos(15000t+45°) amper olduğuna göre indüktif reaktans kaç ohm'dur? A) 333 B) 375 C) 500 D) 600 E) 750

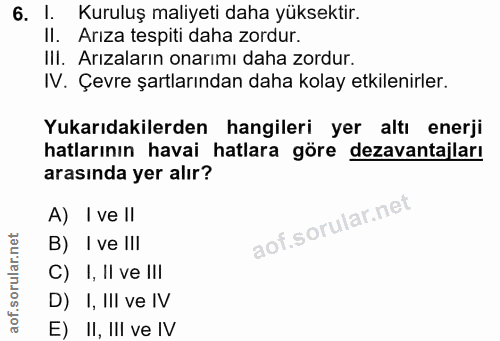

I. Kuruluş maliyeti daha yüksektir. Il. Arıza tespiti daha zordur. IlI. Arızaların onarımı daha zordur. IV. Çevre şartlarından daha kolay etkilenirler. Yukarıdakilerden hangileri yer altı enerji hatlarının havai hatlara göre dezavantajları arasında yer alır? A) I ve ll aof.sorular.ne B) I ve III C) I, Il ve Ili D) I, IlI ve IV E) II, IlI ve IV

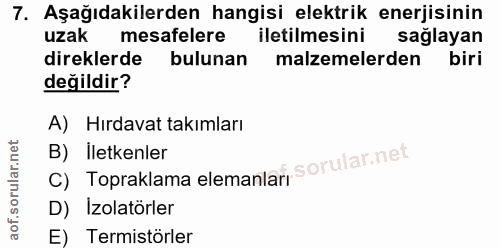

Aşağıdakilerden hangisi elektrik enerjisinin uzak mesafelere l iletilmesini sağlayan direklerde bulunan malzemelerden biri değildir? A) Hırdavat takımları C) Topraklama elemanlar B) İletkenler D) Izolatörler E) Termistörler

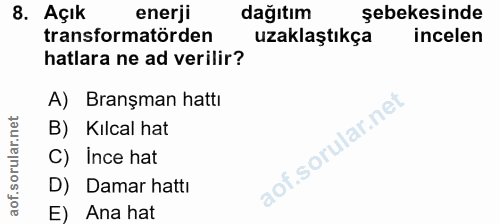

Açık enerji dağıtım şebekesinde transformatörden uzaklaştıkça incelen hatlara ne ad verilir? A) Branşman hattı B) Kilcal hat C) Ince hat D) Damar hattı E) Ana hat

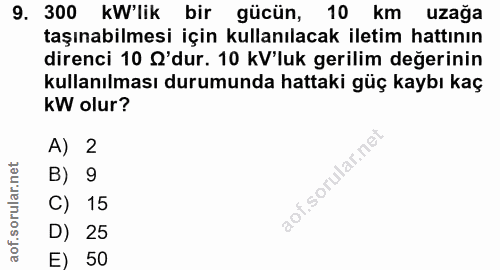

300 kW'lik bir gücün, 10 km uzağa uzağa taşınabilmesi için kullanılacak iletim hattının direnci 10 O'dur. 10 kV'luk gerilim değerinin kullanılması durumunda hattaki güç kaybı kaç kW olur? A) 2 B) 9 C) 15 D) 25 E) 50

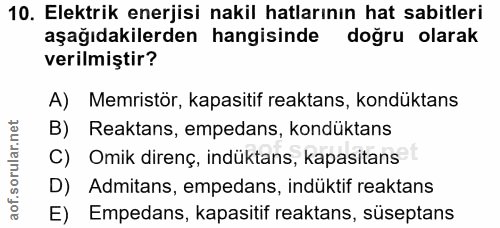

Elektrik enerjisi nakil hatlarının hat sabitleri aşağıdakilerden hangisinde doğru olarak verilmiştir? A) Memristör, kapasitif reaktans, kondüktans B) Reaktans, empedans, kondüktans C) Omik direnç, indüktans, kapasitans D) Admitans, empedans, indüktif reaktans E) Empedans, kapasitif reaktans, süseptans

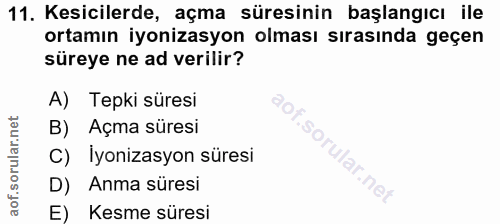

Kesicilerde, açma süresinin başlangıcı ile ortamın iyonizasyon olması sırasında geçen süreye ne ad verilir? A) Tepki süresi B) Açma süresi sorular. C) İyonizasyon süresi D) Anma süresi E) Kesme süresi

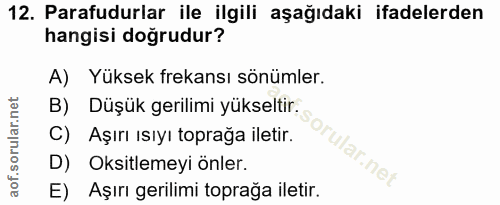

Parafudurlar ile ilgili aşağıdaki ifadelerden hangisi doğrudur? A) Yüksek frekansı sönümler. B) Düşük gerilimi yükseltir. C) Aşırı ısıyı toprağa iletir. lar.nei D) Oksitlemeyi önler. E) Aşırı gerilimi toprağa iletir.

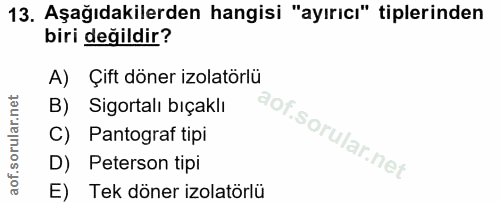

Aşağıdakilerden hangisi "ayırıcı" tiplerinden biri değildir? A) Çift döner izolatörlü B) Sigortalı bıçaklı C) Pantograf tipi D) Peterson tipi E) Tek döner izolatörlü

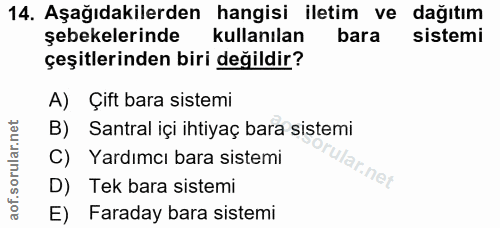

Aşağıdakilerden hangisi iletim ve dağıtım şebekelerinde kullanılan bara sistemi çeşitlerinden biri değildir? A) Çift bara sistemi B) Santral içi ihtiyaç bara sistemi C) Yardımcı bara sistemi ular.net D) Tek bara sistemi E) Faraday bara sistemi

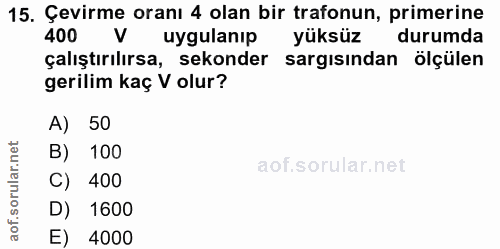

Çevirme oranı 4 olan bir trafonun, primerine 400 V uygulanıp yüksüz durumda çalıştırılırsa, sekonder sargısından ölçülen gerilim kaç V olur? A) 50 B) 100 C) 400 D) 1600 E) 4000

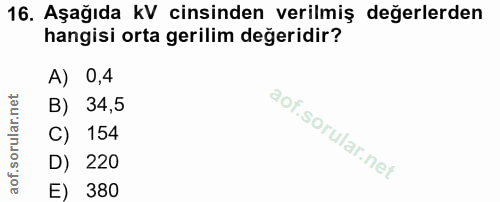

Aşağıda kV cinsinden verilmiş değerlerden hangisi orta gerilim değeridir? A) 0,4 B) 34,5 C) 154 D) 220 E) 380

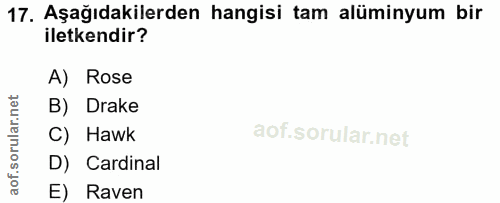

Aşağıdakilerden hangisi tam alüminyum bir iletkendir? A) Rose B) Drake C) Hawk D) Cardinal E) Raven

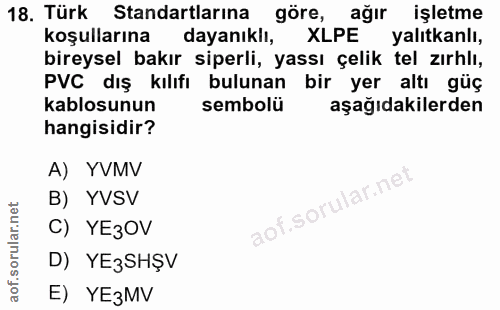

Türk Standartlarına göre, ağır işletme koşullarına dayanıklı, XLPE yalıtkanlı, bireysel bakır siperli, yassı çelik tel zırhlı, PVC dış kılıfı bulunan bir yer altı güç kablosunun sembolü aşağıdakilerden hangisidir? A) YVMV B) YVSV C) YE3OV D) YE3SHŞV E) YE3MV

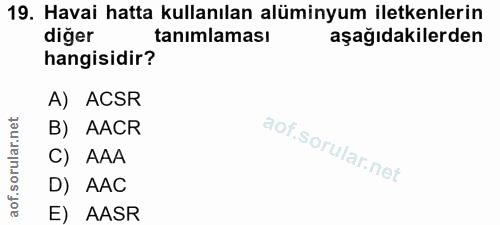

Havai hatta kullanılan alüminyum iletkenlerin diğer tanımlaması aşağıdakilerden hangisidir? A) ACSR B) AACR C) AAA D) AAC E) AASR

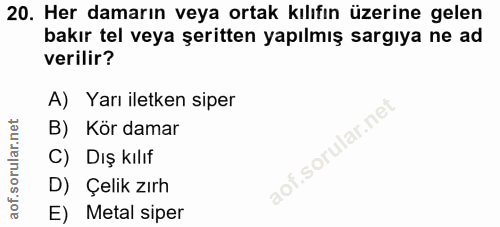

Her damarın veya ortak kılıfın üzerine gelen bakır tel veya şeritten yapılmış sargıya ne ad verilir? A) Yarı iletken siper B) Kör damar C) Dış kılıf D) Çelik zırh E) Metal siper
