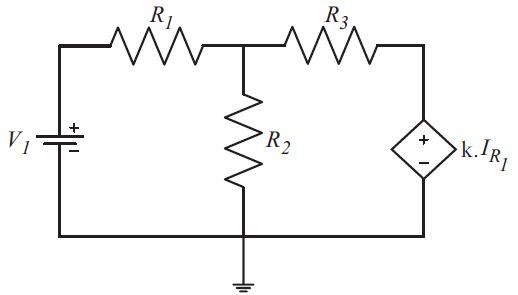

V_R2?= I₁.R₁

V_R2? = 3.2

V_R2? = 6 Volt bulunur.

Güç denklemi P=VI’dır. Bu eşitlikten P=0,5.90=45 Watt’dır.

G?org? Simon Ohm tarafından 1827 yılında bulunan akım, gerilim ve dir?nç arasındaki bağıntıyı veren kanun Ohm Kanunu olarak adlandırılmaktadır. Ohm kanunu, devrelerin analizinde kullanılan yasa, yöntem ve teoremlerin temelini oluşturmaktadır.

renk bantlı bir direnç olduğu için toleransının her zaman %20 olarak alınması gerekmektedir.

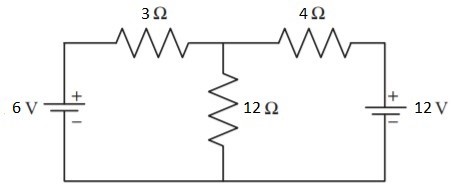

• 6 V ve 3 ?’un bulunduğu kol için I₁ değeri,

12V ve 4 ?’un bulunduğu kol için I₂ değeri,

I 1 ve I2 akımları aynı yönde olduğu için toplanır.

gösterilen devreye devre analizi yöntemlerinden düğüm noktası yöntemi uygulanarak 12 ?’dan geçen akım hesaplanır
I₁ + I₂ = 2 + 3 = 5 A

Düğüm denklemi çözülerek düğümün değeri V1 = 15/2 V olarak bulunur. 12 ?’dan geçen akım ise
I₁₂? = = 0,625 A

8. soruda düğüm noktasındaki gerilim (V_A) 2 V olarak bulundu. R1 üzerinden geçen akım( I);
I = (V - V₁) / R₁ = (4 - 14) / 2 = 5A  olarak bulunur.
Bu durumda P_R1=I².R₁=(-5)².2=50 Watt.

Akım, DA (doğru akım) ve AA (alternatif akım) olmak üzere ikiye ayrılır. Diğer seçenekler doğru olarak verilmiştir.

Çevre akımları yöntemi, düğüm noktası yöntemi gibi Kirchhoff yasaları temel alınarak
oluşturulmaktadır.

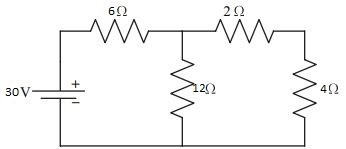

Devrede, ikiden fazla ucun birleştiği yer düğüm noktası olarak seçilir. Devrede bu şekilde tek bir düğüm noktası vardır ve bu düğüm noktasına ait gerilim V₁ olarak belirlenir. Ayrıca, toprak noktası da kolların birleştiği alt düğüm noktası olarak belirlenir. Şekilde görüldüğü gibi, düğüm noktasından giden akım seçilmiştir.

Kirchhoff akım yasasına göre bu ortak düğüm noktasındaki akımların cebirsel toplamı sıfırdır.

V₁’e göre akım denklemi yazılır: V₁ – 30/6 + V1/ 12 + V₁ /2+4 = 0 Verilen devrede 2 ? ve 4 ? birbirine seri bağlı olduğundan düğüm denkleminde en son ifadenin paydası 2 + 4 şeklinde yazılır.

 V₁ – 30/6 + V₁/12+ V₁/6 = 0

2 . V₁ – 60 /12 + V₁ /12 + 2 . V₁ /12= 0

2 . V₁ – 60+ V₁+ 2 . V₁ = 0

5 . V₁ = 60

V₁ = 60/5

V₁ = 12 Volt olarak elde edilir.

Düğüm noktasının gerilim değerini kullanarak, devredeki bütün dirençlerden geçen akımlar hesaplanır;

3 ?’luk dirençten geçen akım: I_3? = V₁ – 30/3 = 12-30/3 =-18/3= -6A

  R2, R3 ve R4 dirençleri üçgen formdadır. Devrenin eşdeğer direncinin hesaplanabilmesi için üçgen form yıldız forma çevrilir. Üçgen devreyi oluş- turan dirençlerin hepsi eşit olduğu için yıldız devrenin dirençlerinin her biri  15/3= 5 ?  bulunur. 5 ?’luk direnç ile R5 seri, diğer kolda ise 5 ?’luk direnç, R6 ve R7 seri bağlıdır. Bu durumda her iki koldaki dirençlerin eşdeğerleri;

Reş1=2+5=7 ?   Reş2=5+4+2=11 ?   olarak bulunur.

(7.11)/(7+11)=4.27

Reş=10+4,27+5=19,27

Birim zamanda yapılan işe güç denir ve P ile gösterilir. Bir elektrik devresinde güç (Watt),
akım (A) ve gerilim (V) ile doğru orantılıdır.

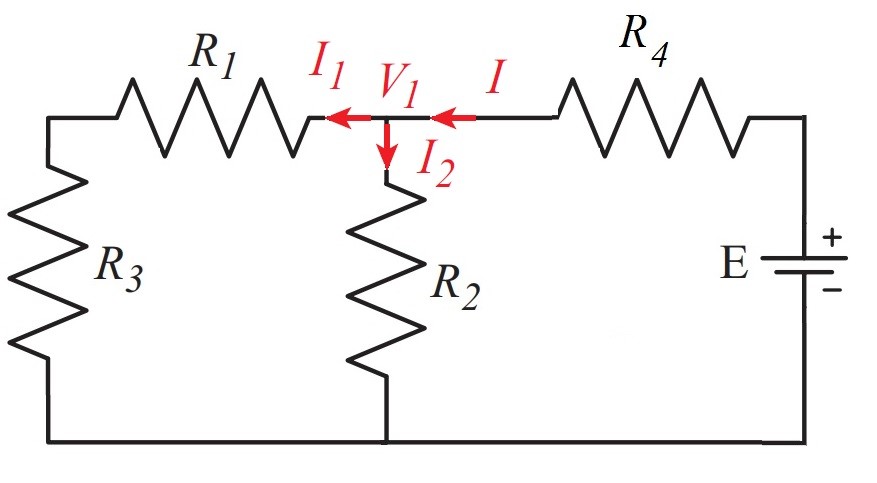

Bu durumda  I = I₁ + I₂ yazılır.

I = I₁ + I₂ › -I + I₁ + I₂ = 0

Buradan V₁ = 6 V bulunur. V₁ düğüm noktasının gerilim 6V olarak bulunduktan sonra;

olarak bulunur.

Süperpozisyon teoremi

0,3 mA = 0,3.10^-3

^{=3.10^-4}

R₂ üzerindeki gerilim düğüm noktasındaki gerilim V_A’ya eşittir. Bu durumda I = I₁ + I₂ olarak yazılır.
I = I₁ + I₂ › -I + I₁ + I₂ = 0
-I+(V_A/R₂)+((V_A-V)/R₁)=0
-10+(V_A/5)+((V_A-2)/3)=0
3.V_A-10+5.V_A=150
8.V_A=160
V_A=V_R2=20 V

Gerilim kaynağına seri bağlı bir direnç olmalıdır.

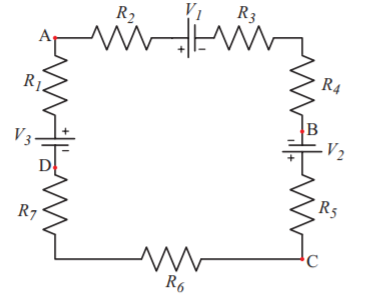

R1+I.R2+10+I.R3+IR4-24+I.R5+I.R6+I.R7-18=0 2I+2I+3I+5I+3I+7I+10I=32

32I=32  I=1

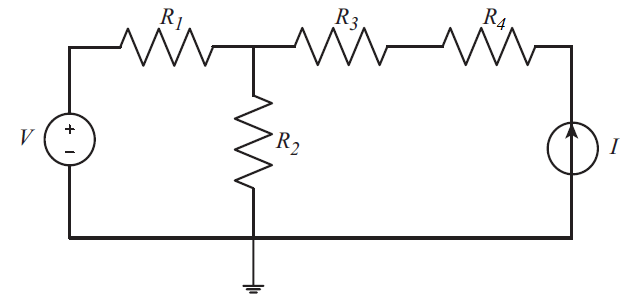

R₄ üzerinden geçen akım, I kaynak akımıdır. R4 üzerinde harcanan güç, P_R4=I².R₄ formülü ile bulunabilir bu durumda P_R4=(10²).2=200 Watt olarak bulunur.
