Kaynak dönüşümü yapılacak olan devre sadece birbirine seri bağlı kaynaklar ve dirençlerden oluşuyorsa, kaynakların kutupları ( + ve – ) dikkate alınarak toplanır, seri bağlı dirençlerin eşdeğeri hesaplanır ve kaynak dönüşümü uygulanarak akım kaynağına paralel direnç haline getirilerek eşdeğer devre çizilir.

R (ohm) = özdirenç (ohm . mm² / m) x uzunluk (m) / kesit alanı (mm²) ; 100 = özdirenç x 50 / 2 ; özdirenç = 100 x 25 = 4 ; öziletkenlik = 1 / 4 = 0.25 ; iletkenlik = 1 / 100 = 0.01 . sf. 7. Doğru cevap E'dir.

Metal iletkenlerde akımın akışı serbest elektronların hareketi sonucu oluşur. Bir elektrik
devresi yüklerin yer değiştirdiği kapalı bir yoldur. Yüklerin hareketi sonucu elektrik akımı
oluşur. Elektrik akımı birim zamanda yer değiştiren yük miktarına göre belirlenir. Akımın oluşmasında
elektronların hareketi rol oynamasına rağmen, bir elektrik devresinde akım yönü pozitif
yüklerin hareket yönü olan (+) dan (–) ye doğru kabul edilir. Akım, DA (doğru akım) ve AA (alternatif akım) olmak üzere ikiye ayrılır. Doğru akım
zamanla yönü ve büyüklüğü değişmeyen akımdır. Alternatif akım ise zamanla yönü ve
büyüklüğü değişen akımdır.

I₂=I₁+I_{3  Kirchhoff'un akımlar kanunu}

,

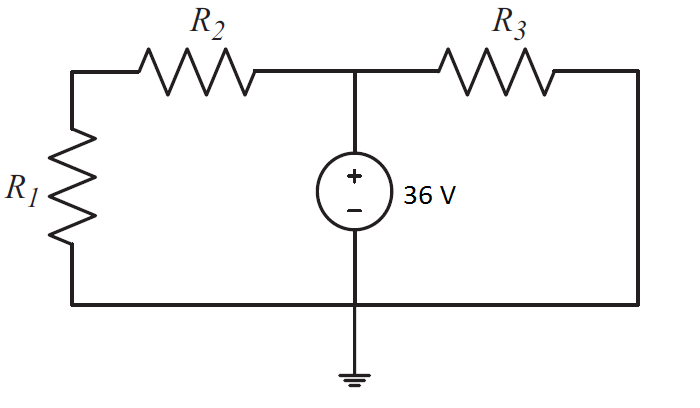

Düğüm noktasındaki V_A gerilimi 9. soruda 36 V olarak bulunmuştur.
P_R3 =(I₃)².R₃ =(V_A/R₃)².R₃=(36/4)².4=324 Watt.

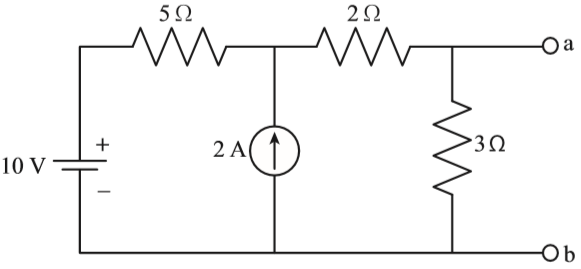

Thevenin eşdeğer devresi, bir gerilim kaynağı ve ona seri bağlı bir dirençten oluşur.

Bir elektrik devresinde aktif devre elemanları, iletken tel ve pasif devre elemanları bulunmalıdır. Aktif devre elemanları devreye enerji sağlayan elemanlar yani kaynaklardır.
Pasif devre elemanları ise kendileri enerji üretmeyen var olan enerjiyi kullanarak enerji
depolayan veya tüketen elemanlardır. Pasif devre elemanlarına örnek olarak direnç, bobin
ve kondansatör verilebilir.

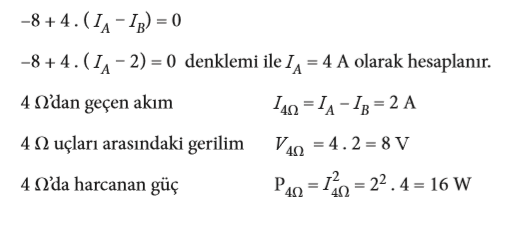

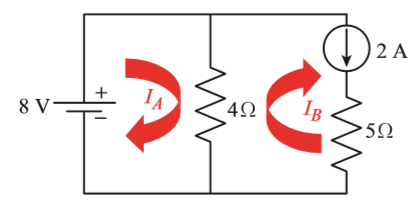

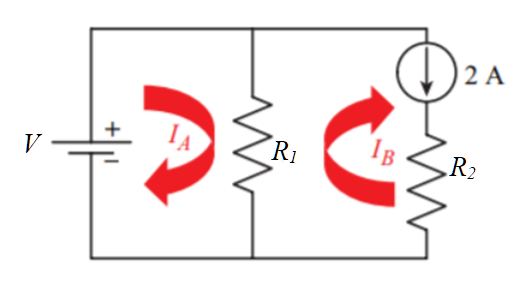

Şekildeki devrede R₂ direncine seri bağlı 2 A’lık bir akım kaynağı yer almaktadır. Bu kaynağın değeri bu gözde dolaşan I_B göz akımının değerine eşittir (I_B = 2 A). Bu sebeple I_B göz akımının değeri kesin olarak bulunabilir.

Göz (Loop)
Bir kapalı devrede kollar tarafından kesilmeden oluşturulan en küçük çevreye göz denir. Her göz bir çevredir fakat her çevre bir göz değildir.

Lamba koruyucusu devre elemanı değildir.

P_R3= I3².R3

P_R3=(24/6)².6=4².6=96W

Kapalı bir devrede üzerinden akım geçen direnç, kaynak gibi elemanlara devre elemanı denir. Bir elektrik devresinde ikiden fazla devre elemanının birleştiği yere düğüm veya düğüm noktası denir. İki düğüm arasında kalan aynı akımın geçtiği ve üzerinde devre elemanlarının yer aldığı devre parçasına kol denir. Bir devrede akımın devresini tamamladığı yola çevre denir. Bir kapalı devrede kollar tarafından kesilmeden oluşturulan en küçük çevreye göz denir.

Göz: İçerisinde kol bulunmayan çevrelerdir.

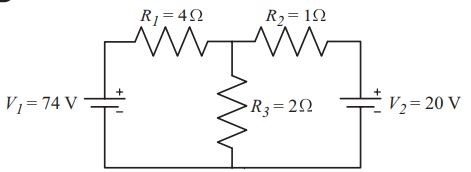

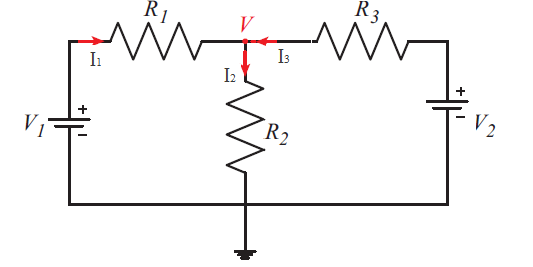

Kirchhoff ’un Akım Yasasının uygulanabilmesi için öncelikle akım yönleri seçilir. Seçilen akım yönleri kullanılarak yazılan akım denklemi ile düğüm noktası gerilimi bulunur. Düğüm noktası gerilim değeri kullanılarak R3 direnci üzerinden geçen akım hesaplanır. Akımların hepsi düğüm noktasına göre giden akım olduğundan; I₁ + I₂ + I₃ = 0 olarak ifade edilir.

V_A -74/ 4 + V_A /2 (2) + V_A -20/ 1 (4) = 0

V_A -74 + 2 . V_A + 4 . V_A - 80 = 0

7 . V_A =154? V_A = 154 /7

V_A = 22 V

I_R3 = I₃ = V_A /2 = 22/2 =11 A

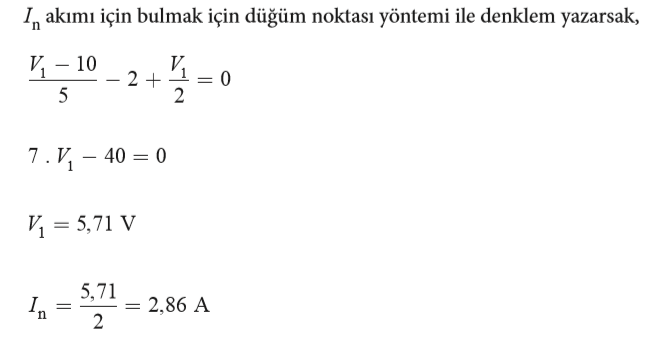

Düğüm noktası yönteminde, Kirchhoff ’un akım yasası seçilen her bir düğüme uygulanarak akım denklemleri yazılır ve bu denklemlerin çözümü gerçekleştirilir. Yazılan denklemlerde değişkenler belirlenen düğüm noktaları arasındaki gerilimlerdir. Kirchhoff ’un
akım yasasına göre düğüm noktasına gelen ve düğüm noktasından giden akımlarının
cebirsel toplamı sıfırdır. Bir başka deyişle düğüme gelen akımların toplamı düğümden
giden akımların toplamına eşittir.

Üç renk bantlı bir dirençtir. Bu nedenle toleransı %20 olarak alınır. R = AB .10^C = 43.10⁰ ± %20 R = 43 ± %20 olarak yazılır.

Reş = (R2 . R3) / (R2 + R3 ) olarak hesaplanır. (Paralel devre eşdeğeri)

Reş₁= (3.6) / (3+6) Reş1=18 / 9

Reş₁=2 ?

Reş= R1+Reş₁  Reş=6 + 2

Reş=8 ?

I= V/ Reş   I=24 / 8   I= 3 Amper

VR₂ = IR₂ . R2 formülünden VR₂ = IR₂ . R2 olur.

IR₂ = I. R3 / (R3 + R2) eşitliği kullanılır.

IR₂= 3.6 / (3 + 6 )  IR₂= 2 Amper

VR₂ = IR₂. R2     VR₂= 2.3

VR₂= 6 volt bulunur.

Sorunun doğru cevabı C seçeneğidir.
