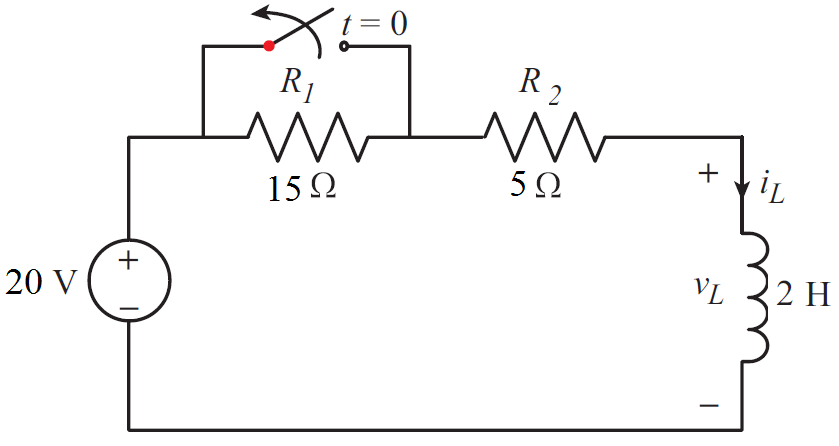

t < 0 durumu için aktif olan devrede

Olarak elde edilir. t ? 0 durumunda ise, devrenin voltaj kaynağı ile bağlantısı devam ettiğinden devrenin tüm tepkisi bulunur. iL(t) akımının bulunması için IL0 akımının yanında iL (?) akımının da hesaplanması gerekir. Bunun için öncelikle Thevenin eşdeğer direnci hesaplanır.
RTH = R1 + R2 = 15 + 5 = 20 ?
t -> ?için bobin kısa devre olacağından,

Devrenin zaman sabiti ise,

olarak bulunur.


şeklinde bulunur. Buna göre;



olarak bulunmaktadır.

t<0 nında bu devrede yukarıdaki şekildeki durum söz konusu olmaktadır. Bobin kısa devre olup bobinin üzerinden geçen akım A olmaktadır. Bu devrede dikkat edilmesi 2 A ve 3 A akım kaynaklarının 1 ?'luk ve 3 ?'luk dirençlerin birleştiği düğümde toplanarak 1 ?'luk direncin olduğu koldan akmasıdır. t ? 0 durumunda ise, devrenin akım kaynağı ile bağlantısı devam ettiğinden devrenin tüm tepkisi bulunmalıdır. I_L(t) akımın bulunması için I_L(0) akımının yanında I_L(?) voltajının da hesaplanması gerekir. Anahtar konum değiştirdikten sonra devre aşağıdaki şekildeki gibi olmaktadır.

t › ? için bobin kısa devre olacağından I_L(?)=2 A olacaktır. Devrenin eşdeğer direnci ise 1 ?'dur. Bu devreye göre zaman sabiti  msn olmaktadır. Devrenin tüm tepkisi genel olarak  şeklinde verilmektedir. Burada K₁=I_L(?)=2 ve K₂=I_L(0)-I_L(?)=5-2=3'tür. Buna göre  olmaktadır. Doğru cevap D'dir.

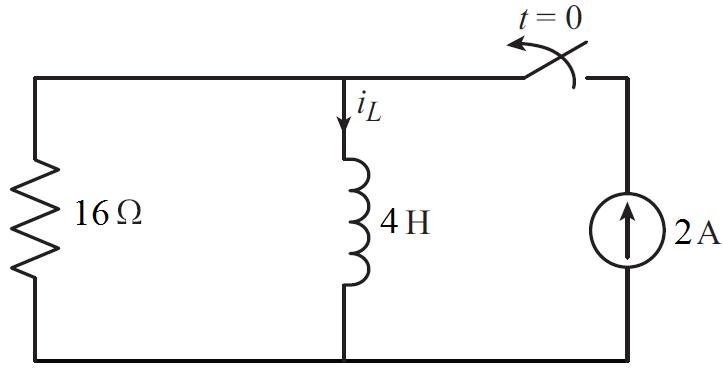

Bu devrede t < 0 için bobin kısa devre gibi davranır ve üzerinden geçen akım,

Olarak hesaplanır. Burada bobin üzerinden geçen akım ani değişim gösteremeyeceğinden
IL0 =iL(0+)=iL(0-) olduğu unutulmamalıdır.
Bu devrenin zaman sabiti,

olduğundan i_L(t) akımının zamana göre ifadesi;



olarak bulunmaktadır.

Bir devirlik AA akımı veya gerilimi oluşurken geçen süreye periyot denir.

Anahtarlamalı bir RL veya RC devresinde anahtar konum değiştirdikten sonra hala bir kaynakla bağlantı devam ediyorsa devrenin akım ve gerilim davranışı devrenin tüm tepkisi olarak adlandırılır.

Bobin

V = I . Z = 3 ?0° . 5 ?60° = 15 ?60° ; a = 60 – 0 = 60° ; P = (1/2) V_T I_T sin a = (1/2) 15 . 3 sin 60° = 45 ((3)^1/2) / 2 = 22.5 ((3)^1/2) . sf. 209. Doğru cevap B'dir.

Kondansatörün şarj olma süresi 5RC’dir. Buna göre dolum süresi 1msn bulunur (5x5x40x10^-6=10^-3).

Direnç-bobin devresi (RL devresi) direnç ve bobinden oluşan, gerilim veya akım kaynağı tarafından beslenen bir elektrik devresidir.

1 µF (l mikro Farad ) = 10^–6 F

1 nF (l nano Farad ) = 10^–9 F

1 pF (l piko Farad ) = 10^–12 F

Ayarlanabilir kondansatörler: Önceden belirlenmiş sınırlar içerisinde, kapasitesi çeşitli yöntemlerle değiştirilebilen kondansatörlere ayarlanabilir kondansatörler denir.

Fazör formda akım  olmaktadır. Empedans fazör formda verilmiştir buna göre uygulanan gerilim V olacaktır. Doğru cevap B'dir.

Süperpozisyon teoreminde devrede bağımsız kaynaklardan sadece bir tanesi bırakılır.

Elde edilen eşdeğer devrenin açık uçlarına çıkartılan devre elemanı bağlanarak sadeleştirilmiş devre üzerinde istenen akım veya gerilim bulunur.

OHM kanunu R=V/I’dir.

Levha ya da armatür olarak isimlendirilen iki iletken plaka arasına dielektrik adı verilen bir yalıtkan malzeme konarak elde edilen ve elektrik enerjisini depolayabilen devre elemanına kondansatör denir.

Devrenin Thevenin eşdeğeri birbirine paralel bağlı üç dirençten oluşmaktadır. Buna göre R_TH=6?, zaman sabiti ?=R_TH.C=3sn ve 6sn sonraki v_C(6)= v_c(0). e^-t/?=6. e^-6/3= 0,8V bulunur. R₂ direncinden akan akım ise i₂(6)= v_C(6)/R₂ formülünden 0,04A veya 40mA olarak elde edilir.

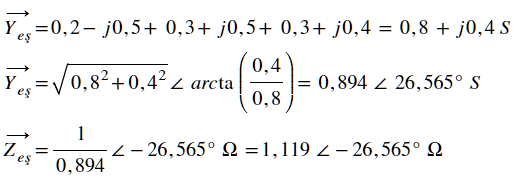

Buna göre göre eşdeğer empedansın kutupsal gösterimi: 1,119 ∠−26,565° Ω şeklindedir.
