Paralel bağlı dirençlerde eşdeğer direnç 1/36 + 1/36+ 1/36 + 1/36 = 1/ Reş hesaplamasına göre 4/36=1/9 olup.   1/Reş =1/9 denklemine göre Reş=9 Ω  olarak hesaplanır.

Kondansatör birimleri;

II, III ifadeleri doğru I ifadesi yanlıştır. Sorunun doğru cevabı D seçeneğidir.

R₀, t₀ anındaki direnç ve α sıcaklıkla değişim katsayısı olmak üzere t₁ anındaki direnç R_1, R₁ = R₀.[1+ α . (t₁ − t₀)]  formülü kullanılarak bulunabilir. Bu durumda,
R1=15.[1+0,0036.(45-15)]
R1=16,62 Ω olarak bulunur.

Bu tip devrelerde ilk önce bizden istenilen değerin olduğu devre elemanına odaklanmalıyız ve olabildiğince sadeleştirme yaparak çözüme daha kısa yoldan gitmeliyiz.Öncelikle R1 ve R2 dirençleri paralel bağlı yanı bu iki dirence düşen gerilim değeri aynıdır. Aynı şekilde R3 ve R4 dirençleri de sadeleştirmeye gidilebilir.

Devre aşağıdaki gibi sadeleşirse artık kirşof gerilim yasasını uygulayabiliriz.

Akım değerini 2 amper bulduktan sonra bizden istenilen R1 üzerinde düşen gerilim değeri için hesaplama yapabiliriz.

Periyot T harfiyle gösterilir. Bir periyot sabit bir süreye karşılık gelir. SI birim sisteminde, periyot birimi saniye (sn)’dir.

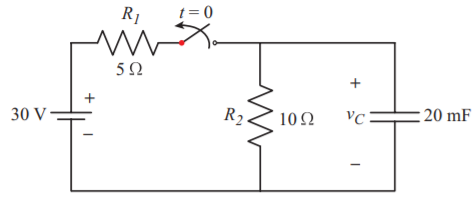

Şekildeki devrede t < 0 için kondansatör voltajı,

şeklinde hesaplanır. Kondansatör voltajının ani değişim gösteremediği bilindiğine göre
V_C0 = v_C(0) = v_C(0⁺) = v_C(0^–) şeklinde olur.
Anahtar t = 0 anında açıldıktan sonra devre aktiftir. Seri bağlı R₂ = 10 ?’luk
bir direnç ve C = 20 mF’lık bir kondansatörden oluşan bu devrenin zaman sabiti
_? = R . C = 10 . 20 . 10^–3 = 0,2 sn
olduğundan eşitlik v_C(t) voltajının zamana göre ifadesi,

şeklinde bulunur. Buna göre t = 200 msn = 0,2 sn’deki kondansatör voltajı şu şekilde hesaplanır:
v_C(0,2) = 20 . e^{–5 . (0,2)} = 20 . e^–1 = 7,35 V

Verilen şekilde I₁ ileri faza sahiptir. İki akımın periyodu 10 saniyedir ve I₁ I₂ akımından 1 saniye ileridedir. Buna göre aralarındaki faz açısı ise    olarak bulunur. Doğru cevap D'dir.

Büyüklüğü ve yönü zamana bağlı olarak periyodik değişim gösteren elektriksel akımlara alternatif akım denir.

Sinüzoidal ifadeler genlik, frekans ve faz açısı olmak üzere üç temel bileşenden oluşur.

E=0,5.L. (i_L)² =0,5 . 2. 8² =64 Jolue olur. (i_{L=0,5 . 4²=8 A})

Frekans birim zamanda tekrar eden ortalama devir sayısıdır. Bu ifade, 1 saniye içinde tekrar eden ortalama devir sayısı olarak kullanılmaktadır. f ile gösterilir ve birimi Hertz (Hz)’dir.

5+4=9

Reş=(9.2)/(9+2) =1,63

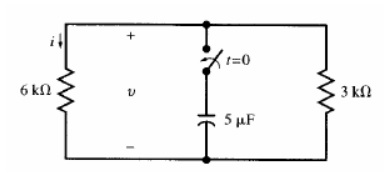

İki direncin paralel eşdeğeri Reş=2k? olur. Devrenin zaman sabiti T=Reş.C=10^-2 sn.Kondansatörün boşalması(deşarj) durumunda gerilim denklemi Vc(t)=Vc(0)e^-t/Tşeklindedir. Böylece Vc(t) = 40e^-100t V olur.

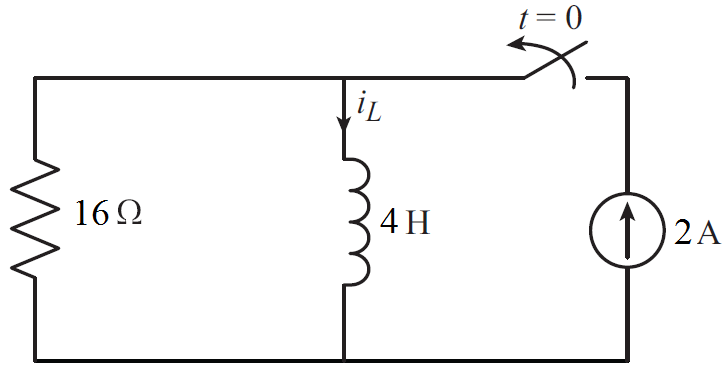

Bu devrede t < 0 için bobin kısa devre gibi davranır ve üzerinden geçen akım,

Olarak hesaplanır. Burada bobin üzerinden geçen akım ani değişim gösteremeyeceğinden

I_L0 =i_L(0⁺)=i_L(0^-) olduğu unutulmamalıdır.

Bu devrenin zaman sabiti,

olduğundan i_L(t) akımının zamana göre ifadesi;

olarak bulunmaktadır.

Bir devirlik AA akımı veya gerilimi oluşurken geçen süreye periyot denir ve T harfiyle gösterilir.

Direnç-kondansatör devresi (RC devresi) direnç ve kondansatörlerden oluşan, gerilim veya akım kaynağı tarafından beslenen bir elektrik devresidir.

R=7Ω, X=24Ω

|Z |=kök(R²+X²)=kök(7²+24²)=25

θ=tan^-1(X/R)=tan^-1(24/7)=73,74°

25∠73,74°

Zaman sabiti;
? = R.C formülü ile ifade edilir. Bu durumda değerler yerine konduğunda;
 ? = 5.0,1
? = 0,5 olarak bulunur.
Kondansatörün t= 0 anındaki gerilimi de verildiğine göre değerleri genel denklemde yerine yazarsak
V_C(t)= 10.e^-2t V olarak elde edilir.

Ferrit nüveli bobin, yüksek frekanslı devrelerde ve radyo alıcı-vericilerinde kullanılır. Demir nüveli bobinler daha çok AA geriliminin düşürülmesinde, filtreleme ve ses frekans devrelerinde kullanılırlar. Hava nüveli bobinler genellikle yüksek frekanslı devrelerde kullanılırlar. I ve II ifadeleri doğru, III ifadesi yanlıştır. Sorunun doğru cevabı B seçeneğidir.
