Transformatörler elektrik enerjisini bir gerilim seviyesinden başka bir gerilim seviyesine dönüştüren elektrik makinalarıdır.

Diamanyetik malzemelerin mıknatıslanma karakteristikleri, uygulanan alan yönünün tersi yönde mıknatıslanmaları sebebiyle, paramanyetik malzemeler için verdiğimiz karakteristiğin tersidir.

Eğer sargı doğru gerilimle değil sinüsoidal gerilimle beslenirse, B-H karakteristiği tek bölgeli değil dört bölgeli olarak elde edilecektir. Elde edilen bu karakterisitik histerezis eğrisi olarak adlandırılır. Bu tanımdan da anlaşıldığı gibi sargı doğru gerilimle değil sinüsoidal gerilimle beslenirse, tek bölgeli değil dört bölgeli olarak elde edilen karakteristik histerezis eğrisi olarak adlandırılır, dolayısıyla doğru cevap A’dır. Diğer seçeneklerde yer alan terim ve kavramların tanımları şu şekilde ifade edilebilir:

Nüve üzerindeki sargının doğru akım ile beslenmiş olması sebebi ile elde edilen mıknatıslanma karakteristikleri DC mıknatıslanma karakteristiği olarak adlandırılır.

Kısaca B-H karakteristiği olarak adlandırılan karakteristikler, kısaltılmış adından da anlaşılacağı üzere, malzemede elde edilen B manyetik akı yoğunluğu değerinin, uygulanan manyetik alan şiddeti değeri H ile değişimini verir.

En basit manyetik devre, kapalı devre oluşturan ve ferromanyetik malzemeden imâl edilen bir nüve ile bu nüve üzerine sarılmış N sarımlı, I akımı taşıyan bir sargıdan oluşur. Sargının sarıldığı yere bu yerin karşılığındaki yere bacak, bu bacakları birleştiren kısımlara ise boyunduruk adı verilir. Ortadaki boşluk ise pencere boşluğu’dur.

formülünden e(t) = -50 x (-0.2sin(t))

e(t) = 10sin(t) V

En basit temel manyetik devre, manyetik alana ait kuvvet (akı) çizgilerini taşıyan ve ferromanyetik (demir özlü veya çelik) bir malzemeden imâl edilen nüve ile manyetik alan kaynağı olan sargı’dan meydana gelir.

İsminden anlaşılacağı üzere ağırlıklı olarak demir veya demir özlü malzemeler olarak bilinmesine karşılık, nikel ve kobalt gibi malzemeler de ferromanyetik malzemelerdir. Kendi aralarında yumuşak ve sert olarak da sınıflandırılırlar. Demir gibi yumuşak malzemeleri mıknatıslamak kolay iken, nikel ve kobalt gibi malzemeler zor mıknatıslanırlar. Ancak tersine demir kalıcı mıknatısiyetini yitirme eğiliminde iken, diğerleri mıknatısiyetlerini koruma eğilimindedirler. Aynı zamanda bu malzemeler sabit mıknatısların fabrika ortamında yapay olarak elde edilmesinde de kullanılırlar. Bu bilgilerden de anlaşıldığı gibi I ve II seçeneklerinde yer alan ifadeler doğrudur, dolayısıyla doğru cevap A’dır. III, IV ve V seçeneklerinde yer alan ifadeler ise doğru değildir. Demir gibi yumuşak malzemeler zor değil kolay mıknatıslanır. Nikel ve kobalt gibi malzemeler kolay değil zor mıknatıslanır. Demir kalıcı mıknatısiyetini koruma eğiliminde değil, yitirme eğilimindedir.

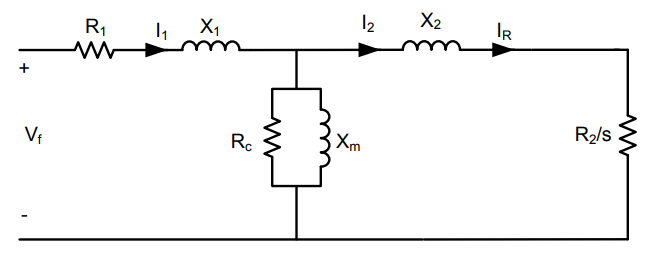

Eşdeğer devredeki stator sargısına ait direnç (R1) stator sargılarına DC bir gerilim uygulanarak hesaplanır.
