Elektrik Makinaları Final 7. Deneme Sınavı
Toplam 20 Soru1.Soru

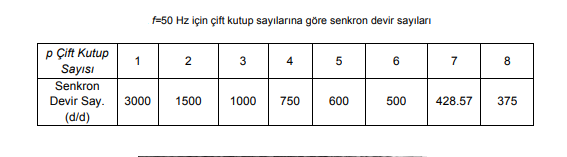

Rotorlu senkron makinalarda f=50 Hz için p çift kutup sayısı 4 ise senkron devir sayısı kaçtır?
3000 |
1500 |
1000 |
750 |
600 |
2.Soru
Bir senkron generatör, boşta çalışma frekansı 61 Hz iken, 200 kW, 0.8 geri güç katsayılı bir yük ile yüklenmiştir. Generatörün frekans-aktif güç karakteristiğinin eğimi 1 MW/Hz’dir. Generatörün sistem frekansı aşağıdakilerden hangisidir?
61 Hz
|
60.8 Hz
|
60.5 Hz
|
60 Hz
|
50 Hz
|
3.Soru
380 V, 50 Hz etiket değerlerine sahip, statoru Y bağlı bir senkron generatörün nominal uyarma akımı 5 A’dir. Nominal uyarma akımı için, boşta çalışma karakteristiğinden endüklenen gerilim 400 V/faz, kısa devre karakteristiğinden stator akımı 385 A okunmuştur. Stator bir faz reaktans değeri aşağıdakilerden hangisidir?
1.039 |
1.012 |
3.019 |
3.012 |
2.039 |
4.Soru
Aşağıdakilerden hangisi yatay çalışan senkron generatörlerin kullanıldığı yerdir?
Hidrolik santraller
|
Rüzgâr santralleri
|
Güneş santralleri
|
Hibrit (Rüzgar + Güneş) santralleri
|
Termik santraller
|
5.Soru
Yük geriliminin yönünü değişmesini önlemek için kullanılan elektronik devre elemanı hangisidir?
Transistör
|
Komutasyon diyodu
|
Triyak
|
Kapasitör
|
Tristör
|
6.Soru
I. Motorların hız kontrolunda büyük gelişmeler olmuştur.
II. Yarı iletken SCR transistörler icad edilmiştir.
III. AC makinalarda yarı iletken anahtarlar kullanılmıştır.
Yukarıdakilerden hangisi ya da hangileri 1960 sonrası yaşanan gelişmelerdendir?
Yalnız I |
I,II |
II,III |
I,II,III |
Yalnız III |
Öncüllerde verilen tüm gelişmeler 1960'lardan sonra gerçekleşmiştir.
7.Soru
1.5 kW, 250V bir seri DA generatörün, endüvi sargı direnci 1.35 ?, seri sargı direnci 1.15 ? olarak verilmektedir. Generatördeki toplam bakır kaybı kaç watttır?
70
|
90
|
110
|
130
|
150
|
8.Soru
Aşağıdaki güç elektroniği elemanlarından hangisinin anahtarlama gücü en büyüktür?
GTO
|
IGBT
|
MOSFET
|
SCR
|
BJT
|
9.Soru
- Xm < 0(-10-5)
- Xm > 0(10-5)
- Xm >>0
- µr ? 1
- µr ? 1
- µr >>1
Seçeneklerde yer alan manyetik malzemelere ait karakteristik değerlerden hangileri diamanyetik malzeme tipinin sırasıyla manyetik alınganlık ve göreceli manyetik geçirgenlik değeridir?
I ve IV |
II ve IV |
III ve VI |
I ve V |
II ve VI |
Diamanyetik malzemenin manyetik alınganlık değeri “Xm < 0(-10-5)”dir, göreceli manyetik geçirgenlik ise “µr ? 1”dir, dolayısıyla doğru cevap A’dır. Paramanyetik malzeme tipinin manyetik alınganlık değeri “Xm > 0(10-5)”, göreceli manyetik geçirgenlik ise “µr ? 1”dir. Ferromanyetik malzeme tipinin manyetik alınganlık değeri “Xm >>0”, göreceli manyetik geçirgenlik değeri ise “µr >>1”dir.
10.Soru
Sonsuz büyük sistemle paralel çalışan generatördeki giriş güç neyi belirler?
Sisteme verilen aktif güç değerini
|
Sisteme verilecek reaktif güç değerini
|
Generatörün yeni yük değeri
|
Sistem frekansını
|
Düşen aktif güç değerini
|
11.Soru
Asenkron motorların stator sarımları için kullanılan “bir kutup bölgesinde bir fazın kullanacağı oluk sayısı” hangi terimle ifade edilir?
Bobin açısı
|
Bobin adımı
|
Oluk adımı
|
Oluk açısı
|
Renk sayısı
|
12.Soru
Tipik bir tetikleme sinyalinin şekli aşağıdakilerden hangisi olamaz?
Kare dalga
|
Üçgen dalga
|
Sinüs işareti
|
Darbe dizisi
|
Testere dişi
|
13.Soru
Aşağıdakilerden hangisi Yarı iletken doğrultucularda ana elemanlardan biri değildir?
Diyot |
Katod tüpü |
Konvansiyonel tristör |
Bipolar güç transistorü |
Triyak |
Yarı iletken doğrultucularda ana elemanlar olarak; diyot, konvansiyonel tristör, triak, kapıdan tıkanabilen tristör (GTO), bipolar güç transistörü, güç MOSFET’i ve yalıtılmış kapılı bipolar transistör (IGBT) sayılabilir. Katot tüpü bu elemanlardan biri değildir. Doğru cevap B’dir.
14.Soru
DA makinalarda enduvinin dönme hızına bağlı olarak değişen kayıp türü aşağıdakilerden hangisidir?
Bakır kayıpları
|
Mekanik kayıpları
|
Dielektrik kayıpları
|
Demir kayıpları
|
Fırça kayıpları
|
15.Soru
Bir DA makinası kaç şekilde çalıştırılır?
1 |
2 |
3 |
4 |
5 |
Bir DA makinası ya generatör ya da motor olarak çalıştırılır.
16.Soru
Aşağıdaki malzemelerden hangisi paramanyetik malzemedir?
Alüminyum |
Altın |
Gümüş |
Bakır |
Nikel |
Paramanyetik malzemeler manyetik alan tarafından zayıfça çekilirler ve küçük miktarda pozitif değerli manyetik alınganlık gösteririler. Bu malzemeler sıcaklığa karşı oldukça duyarlıdırlar. Alüminyum, uranyum ve pilatinyum gibi paramanyetik mazlemelerin düşük sıcaklıklarda mıknatıslanmaları artar.
17.Soru
"6-darbeli devre"nin giriş frekansı 50 Hz ise çıkış dalgalanması kaç Hz'dir?
5 |
300 |
100 |
10 |
50 |
“6-darbeli devre”nin çıkış dalgalanması giriş frekansının 6 katı frekansa sahiptir. Giriş 50 Hz ise, DC dalgalanma 300 Hz’dir.
18.Soru
I. MCT
II. SIT
III. SITH
Yukarıdakilerden hangisi ya da hangileri bir güç elemanıdır ?
Yalnız I |
I,II |
Yalnız II |
II,III |
I,II,III |
MCT, SIT ve SITH güç elemanlarıdır.
19.Soru
Diyodun, zener diyodundan farkı aşağıdakilerden hangisidir?
p-n ekleminin bozulmasına imkan verecek şekilde çok dar tutulmuş olması |
Merkezdeki kontrol jonksiyonunun delinme geriliminin aşılması |
İki katı gerilim düşümünün olması |
Anot akımı seviyesinin altına düşmesi |
Kontrol jonksiyonunun tıkama durumuna geçmesi |
Farkı, p-n ekleminin zener yıkılmasına veya bozulmasına imkan verecek şekilde çok dar tutulmuş olmasıdır.
20.Soru
I. Paralel çalışan generatörler, bir generatörün besleyebileceğinden daha fazla yükü besleyebilirler.
II. Paralel çalışan generatörler, oluşturdukları sistemin güvenirliliğini ve emniyetini arttırır. Bir generatörün arızalanması, sistemin beslenmesinde kesinti oluşmasına sebep olmaz.
III. Sistemde pek çok generatörün bulunması, bir veya birkaçının arıza veya bakım sebebi ile devre dışı bırakılmasına imkân verir.
IV. Enterkonnekte sistem için tek bir generatör ile besleme yapılsa idi, bu generatörün sürekli olarak tam yükte çalışması söz konusu olurdu. Birden fazla generatörün ortak yükü paylaşmaları, bunların sürekli olarak tam yükte çalışma şartını ortadan kaldıracağından verimleri daha yüksek olacaktır.
Yukarıdakilerden hangileri senkron generatörlerin paralel çalıştırılmasının avantajlarındandır?
Yalnız I |
I ve II |
II ve III |
I, II ve III |
I, II, III ve IV |
Senkron generatörlerin paralel çalıştırılmasının pek çok avantajı vardır. Bunları şu şekilde sıralayabiliriz:
1.Paralel çalışan generatörler, bir generatörün besleyebileceğinden daha fazla yükü besleyebilirler.
2.Paralel çalışan generatörler, oluşturdukları sistemin güvenirliğini ve emniyetini arttırır. Bir generatörün arızalanması, sistemin beslenmesinde kesinti oluşmasına sebep olmaz.
3.Sistemde pek çok generatörün bulunması, bir veya birkaçının arıza veya bakım sebebi ile devre dışı bırakılmasına imkân verir.
4.Enterkonnekte sistem için tek bir generatör ile besleme yapılsa idi, bu generatörün sürekli olarak tam yükte çalışması söz konusu olurdu. Birden fazla generatörün ortak yükü paylaşmaları, bunların sürekli olarak tam yükte çalışma şartını ortadan kaldıracağından verimleri daha yüksek olacaktır.
-
