Çizimler gerçekleştirilirken, yapının taşıyıcı kısımlarına zarar verilmemesi, uygulamada kolaylık, tesisata zarar gelmemesi, tesisat ve tesisat birimlerine kolay ulaşım ölçütlerine uyulmalıdır. Bu ölçütlere uygun kriterler aşağıda sıralanmıştır:

• Sayaçların da yer aldığı ana pano, bina girişi zemin katta yer almalıdır.
• Topraklama çubukları, bina girişine yakın bir noktaya tesis edilerek, ana topraklama iletkeni, ana panoda yer alan bara üzerinden dağıtılmalıdır.
• Telefon ana giriş kablosu için, bina ana girişinde, merkezi dağıtım kutusu yer almalıdır.
• Uydu-TV merkezi dağıtım kutusu, öncelikle çatı katı yada, çatı katına yakın bir noktaya tesis edilmelidir.
• Dağıtım panoları, daire girişlerinde, kapıya yakın bir noktada bulunmalıdır.
• Anahtar ve prizler, (balkon kapıları hariç) açılan kapı arkasında kalmamalıdır.
• Hatlar, kolon ve kirişler içerisinden mümkün olduğunca geçirilmemelidir. (Üst sıvaları içerisinden geçebilir.)
• Hatlar, kapı üstlerinden, duvarlardan, duvar olmayan kısımlarda ise, kiriş kenarlarından geçirilmelidir.
• Mimari projede kirişler gösterilmese bile, projede mevcut kolonları bağlayan kirişler olabileceği dikkate alınmalı ve bu amaçla mimarla irtibata geçilmelidir.
• Kolon ve kirişler içerisinden hat geçirilmesi zorunlu olan durumlarda, beton dökümü öncesi, mümkün olan en kısa ve dış kısım kullanılarak, boru atımı yapılmalıdır.
• Tavanlara, bina dış kısımlarına, WC ve banyolara buvat konulmamalıdır.
• WC ve banyoda anahtar konulmamalıdır. Priz konulması zorunlu ise, neme dayanıklı yapıda prizler kullanılmalıdır.
• Pencere üstlerinden hat geçirilmemelidir.
• Lamba tesis edilecek her bağımsız bölüm için, odanın geometrik yapısına göre bir yada birkaç montaj noktası oluşturulmalıdır.
• Dar ve uzun koridorlarda tesis edilen lambalar, iki yerden kontrolü mümkün kılan vaviyen anahtarla tesis edilmelidir.
• Konutlarda salonlar (20 m² den büyük alanlı odalar), mutfak için en az 2, odalar ve banyo için en az 1 priz tesis edilmelidir.
• Çamaşır makinesi, bulaşık makinesi, termosifon, fırın gibi yüksek güç çeken cihazların bağlanacağı prizler, aynı linyede yer almamalıdır.
• Yüksek güç gerektiren (>2500 W) elektrikli şofben v.b. cihazların beslemesi, boru içinde tek linye olmak üzere, dağıtım panosundan direkt hatla yapılmalıdır.
• Priz devreleri aydınlatma devrelerinden ayrı olmalıdır.

Projeyi hazırlayan mühendis yada mühendislik firmasınca hazırlanan, bir elektrik tesisat planının en başında yer alarak, elektrik tesisatının yapılacağı veya yapıldığı yapıyı, adresini, yapı sahibini, proje sorumlusunu ve mesleki kayıt bilgilerini, projenin temel elektriksel büyüklüklerini gösteren kapak sayfasıdır. Kapak sayfası, gerek proje sorumlularının, Elektrik Mühendisleri Odasının, Uygulama Sorumlularının, Elektrik Dağıtım Şirketinin, Yapı Denetim Şirketinin isim ve onaylarını üzerinde taşıdığından önemlidir.

İlgili sembol anahtarlı armatür anlamına gelmektedir. Doğru cevap B'dir.

Anahtardan anahtar altı prize geçiş yapılamaz.

L: Hat uzunluğu (m)

Çoğunlukla 1/50 ölçekli, bazen de 1/100 ölçekli olarak kullanılan bu mimari planlar, çok büyük işletmelerde 1/200 gibi ölçeklerde de olabilmektedir.

Grup kompanzasyonun dezavantajları; Grup kompanzasyon çıkış kablolarının kesitinde ve kablolarda meydana gelen kayıplarda azalma olmaz ve geniş aralıklı yük değişimlerinin olduğu yerlerde daima aşırı kompanzasyon ve bu duruma bağlı olarak aşırı gerilim riski vardır. Cevap A'dır.

Yapı bağlantı hattı, ana kolon, kolon ve linye hatları da olmak üzere tüketiciye (alıcıya) kadar olan elektrik tesisat bağlantılarının tek hat şeklinde gösterimine kolon şeması denir. Kolon şemalarının sigorta akım değerleri ile şalterlerin akım değerleri, TEDAŞ girişinden linyelere doğru büyük akım değerinden küçüğe doğru sıralanmalıdır. Tesise enerji girişinden başlayarak, sigorta cinsi ve akım değerleri, uzunluğu, kablo cinsi ve kesiti, sayaç, ana şalter, ana ve dağıtım panoları, panolar üzerinde bulunan ölçü aletleri ve ölçme alanları, linye sigortaları ve cinsleri, linye şalterleri cinsi ve akım değerleri, topraklama ve topraklama iletkenleri kolon şemasında yer almalıdır.

Grup kompanzasyonunda görünür güç talebi azalır, transformatörün üzerindeki yükü azaltır, aşırı reaktif güç tüketiminden dolayı önden cezaları azaltır, kablolardaki kayıpları azaltır, daha fazla aktif gücü üzerine alamaz. Doğru cevap D'dir.

• Koruma özelliği taşıyan hiçbir hat, anahtar ve sigorta üzerinden geçirilmemelidir.
• Üç faz hatları ile birlikte nötr hattı kaçak akım rölesi selenoidi içerisinde yer almalıdır.
• Koruma hattı, selenoid içerisinde yer almamalıdır.
• Koruma hattı, TT sistemde nötr özelliği de taşısa, selenoid içerisinde yer almamalıdır.

Nötr hattı, hiçbir konumda koruma hattı olarak kullanılmayacaktır. Maddesi bulunmaktadır.

Nötr noktasının topraklanma durumu, Faz-Toprak kısa devrelerinde geçecek akıma etki ettiğinden, kısa devre akımının küçültülmesi için, nötr noktasının empedans üzerinden topraklanması tercih edilmektedir.

Sıfırlamanın uygulanabilmesi için bazı şartların yerine getirilmesi gerekmektedir. Buna göre; sigortanın nominal akımının büyük seçilmesi gibi anormal hallerde sıfırlama yapılmamalıdır. Sıfırlama iletkeni de nötr iletkeni kesitinde olmalıdır. Sıfırlamanın yapıldığı şebeke ve tesislerde sıfır iletkeni ile bağlantısı olmayan koruma topraklamasının yapılmasına izin verilmemeli ve havai hat tesislerinde sıfır iletkeni, faz iletkenlerinin altına döşenmelidir. Elektrik tüketim cihazlarının fiş ve priz üzerinden taşınabilir bağlantılarının yapılmasında topraklı fiş ve topraklı prizler kullanılmalıdır. Böylece doğru cevap E şıkkıdır.

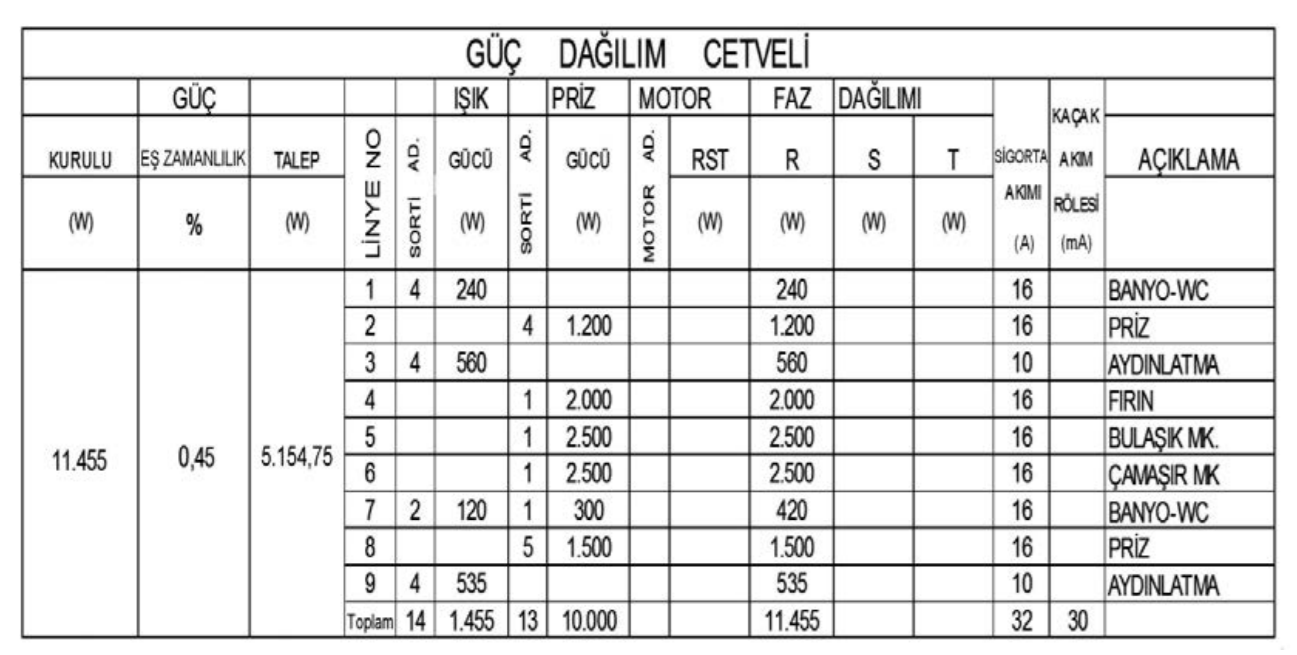

Güç dağılım cetveline göre eş zamanlılık katsayısı 0.45'dir ve bu katsayı mevcut yapıda 1-5 arasında bağımsız bölüm olduğunu göstermektedir. Buna göre, doğru cevap D şıkkıdır.

İlgili sembol üç fazlı buşonlu sigorta anlamına gelmektedir. Doğru cevap C'dir.

Maliyet hesabı, toplam malzeme bedeline Ulaşım, Gıda, Amortisman, İşçilik ve Kar  kalemleri eklenerek elde edilir. Bu durumda toplam maliyet;

3800 + 3800.%70 = 6460 TL olarak hesaplanır.

Doğru cevap E'dir.

Kondulet Buat: Dökme alüminyumun gri epoksi fırın boya ile boyanmasıyla imal edilen tesisatta dirsek olarak dönüşlerde, kablo çekmede, tesisat içindeki kablolara ek yapmada ve bakımda kolaylık sağlamaktadır. 1/2″ ile 1″(inç) arasında değişik ebatlarda üretilmektedir.

"Karma Yalıtkanlı Yağlı Tip" kondansatörlerde hava kapasitesi kaybı önlenmiş ve kayıplar azaltılarak daha küçük hacimlere sığdırılabilir hale getirilmiştir. Bunlar gerilim dalgalanmalarından etkilenmezler. Cevap C'dir.

Şalter: Elektrik devrelerinin aşırı akım ve voltaj sebebiyle hasar görmemesi için ve devrenin normal açılıp kapatılması maksadıyla kullanılan elektrik devre kırıcı elemandır.

Kuvvet tesisatı mimari planlarında, taşıyıcı kolonlar ve kirişler, duvarlar, kapılar ve pencereler, merdivenler, boşluklar, bacalar, asma katlar vb. ayrıntılar gösterilmelidir. Seçeneklerde verilenlerin tamamı bu planlarda gösterilmelidir.
