Yapı bağlantı hattı, ana kolon, kolon ve linye hatları da olmak üzere tüketiciye (alıcıya) kadar olan elektrik tesisat bağlantılarının tek hat şeklinde gösterimine kolon şeması denir. Kolon şemalarının sigorta akım değerleri ile şalterlerin akım değerleri, TEDAŞ girişinden linyelere doğru büyük akım değerinden küçüğe doğru sıralanmalıdır.

Manyetik alanla çalışan asenkron motor, transformatör gibi elektrik makinelerinin çektiği güce reaktif güç denir.

Ana Hat Tesisatı: Kat veya ara telefon terminalleri ile bina ana giriş terminali arasındaki irtibatı sağlayan tesisattır.

Elektrik tesisat çizimi yapılırken uyulması gereken kriterler bulunmaktadır. Bu kriterlere göre; sayaçların da yer aldığı ana pano, bina girişi zemin katta yer almalıdır. Dağıtım panoları, daire girişlerinde, kapıya yakın bir noktada bulunmalıdır. WC ve banyoda anahtar konulmamalıdır ve priz konulması zorunlu ise, neme dayanıklı yapıda prizler kullanılmalıdır. Çamaşır makinesi, bulaşık makinesi, termosifon, fırın gibi yüksek güç çeken cihazların bağlanacağı prizler, ayrı linyelerde yer almalıdır. Anahtar ve prizler, (balkon kapıları hariç) açılan kapı arkasında kalmamalıdır. Soruda verilen çizimde görüldüğü üzere anahtar ve prizler açılan kapı arkasında değildir. Böylece doğru cevap D şıkkıdır.

Yatay topraklama eşdeğer direnci hesaplanırken kullanılan formül:

Verilenleri formülde yerine yazarsak

= 13,33 ? olarak bulunur.

Doğru cevap D'dir.

Reaktif güç üretiminde kondansatörlerin kullanılma nedenleri oldukça fazladır. Kayıpları çok düşüktür. Bakım masrafları da yok denilebilecek kadar azdır. İşletme emniyeti olarak kondansatörler çok güvenlidir. Bakımları kolay ve basittir. Kondansatörler istenilen her güçte reaktif güç kaynağı olarak kullanılabilir. Gerektiğinde kolaylıkla gücü değiştirilebilir ve artırılabilir. Bu nedenlerden dolayı kondansatörler kompanzasyon için en uygun elemanlardır.

Termik manyetik şalter

10000 W olarak kurulu güç toplamı E eş zamanlılık katsayısı ile 10000xE/100 = 4000 belirleyici güç değerini alır. Bu durumda E = 4000x100/10000 = 40 olur. Doğru cevap C’dir.

Güç dağılım cetvelleri, elektrik tesisat planları ve kolon şemalarına uygun olarak, güç dağılımını ayrıntılı olarak gösteren tablodur.

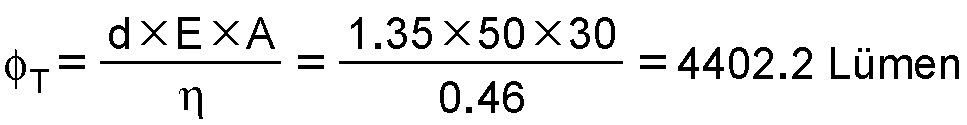

Bir oda için gerekli olan toplam ışık akısı değerine aşağıdaki formül ile ulaşılabilir:

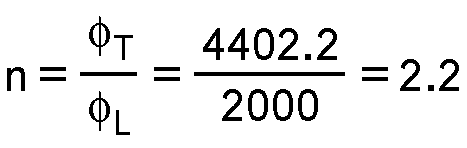

Bir tane armatürün ışık akısının 2000 lüx olduğu bilindiğine göre oda için gerekli olan toplam ışık akısını, bir armatürün ışık akısına bölerek kullanılması gereken armatür sayısını bulabiliriz:

Elde edilen sayı 2.5'tan küçük olduğu için 2'ye yuvarlanmıştır. Böylece doğru cevap B şıkkıdır.

Elektrik kuvvet projelerinde kuvvet tesisat planı ve kolon şeması, çoğu kez tüm sistemi gösterme adına yeterli olmaz. Bu sebeple tek hat şemalarından yararlanılır. Tek hat şemalarında, enerji girişinden çıkışlara kadar, pano içleri dahil ayrıntılı şemalatik gösterim yapılır.

L: Hat uzunluğu (m)
N: Güç (W)
K: İletkenlik (mho, bakır için 56 alınır)
S: Kesit (mm²)
U: Gerilim

65 V. Doğru cevap D'dir.

Tesisat şemalarında kullanılan semboller, tesisat planının başlangıç kısımlarında yer almalıdır.

50 V. Doğru cevap B'dir.

Görünür güç için verilen bağıntı kullanılırsa,

S = U * I

S = 220 * 8 = 1760 VA

olarak bulunur.

Doğru cevap C’dir.

Kuvvet elektrik tesisatları gerilim düşümü hesabında, kofra sonrası gerilim düşümünün, %3’ü geçmemesi gerekir.

Dikey topraklama eşdeğer direnci hesaplanırken kullanılan formül:

Verilenler formülde yerine konulursa

Rç = 100/ 6.4 = 4,16 ? olarak bulunur.

Doğru cevap C'dir.
