Rölyef Haritalar, güneşin azimuth ve yükseklik (Altitude) açı değerleri ile sayısal arazi modeli üzerinde gölgeleri hesaplanan, iki boyutlu düzlemde üç boyut algısı yaratan haritalardır.

Kil minerallerini açığa çıkarmak için Band5/ Band7 band oranı kullanılırken hem demir oksit hem de kil mineralleri için Band4/Band5 band oranı kullanımı uygundur.

Tema Oluştur penceresinde belirlenen aralık biçimine göre atanacak renkler; Tema Aralıkları ve Stiller penceresinde Renk Aralığı Seç (Hue Renkler) seçeneği kullanılarak tanımlanabilir.

Jeoloji ve maden için indis uygulamaları kapsamında Alterasyon, Kil Minerali, Karbonatlı Kayaçlar ve Silisli Mineraller için analizler gerçekleştirilebilir.

Günümüzde uydu görüntüleri ile su kirliliği, deniz yüzey sıcaklarının, sahil şeridi değişikliklerinin izlenmesi gibi çalışmalarda yoğun olarak kullanılmaktadır.

Temiz suyun yansıtma oranının neredeyse sıfır olduğu dikkat çekmiştir.

Kirli su analizleri Netcad/ Analist modülü içerisinde Aviris, Aster, Landsat ve Hyperion uydu alıcıları ile elde edilen uydu görüntülerinden gerçekleştirilebilir.

Aster alıcısının SWIR B3N ile VNIR B1 bant- larının toplamının, SWIR B4 ile VNIR B2 bantla- rının toplamına oranlaması ile kirli su alanlarının ortaya çıkartılması mümkündür.

Bakı (Yön) Analizi, sayısal yükseklik modeli üzerinde kuzeye göre hesaplanan yön değerlerinin tematik aralıklar ile gösterilme- si için uygulanmaktadır. Analiz sonrası oluşan bakı haritalarında dört ana yön ve bu ana yönler arasındaki ara yönler ile düz alanlar açısal aralık değerlerine göre gözlenir. Bakı eğimin yönüdür; bir pikseli komşularına göre değerlendirerek en yüksek eğimli değere göre yöneliminin belirlenmesidir.

Tema Oluştur penceresinde Gradient ve Sayısal Aralık olmak üzere iki farklı tema seçeneğinin bulunduğu görülür.

• Gradient; belirtilen değerler arasındaki kısımlar için ara renkler oluşturulacak, dolayısıyla değerler arasında yumuşak bir renk geçişi sağlanacaktır.

• Sayısal Aralık; belirtilen her aralığın başlangıç ve bitiş değerleri arasındaki değerler için tanımlı tek renk kullanılmaktadır.

Sınıflandırma & Vektörizasyon

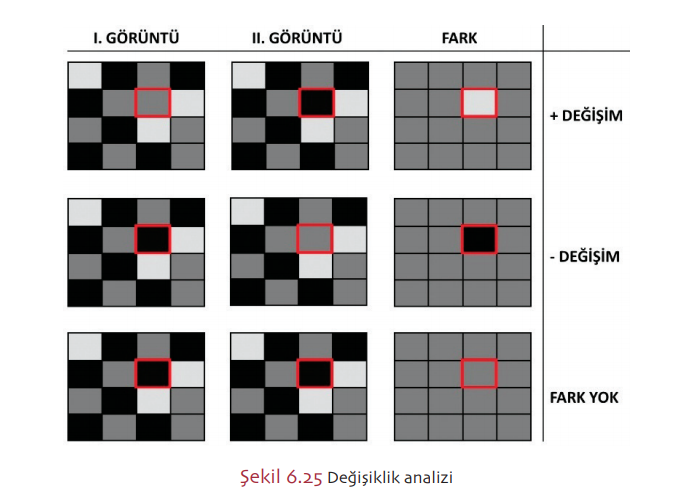

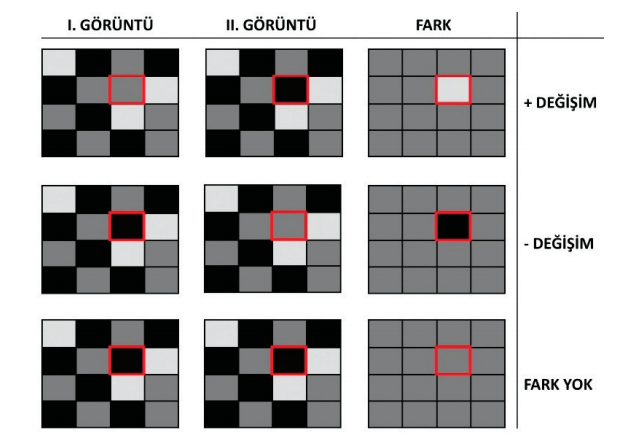

Değişiklik analizi gerçekleştirilen uydu fotoğrafında değişim alanına ilişkin vektör sonuçlara ulaşılması için sınıflandırma ve vektörizasyon uygulanmalıdır.
