Tabloda Kullanılan Araç ve Gereçler (Elemanlar): İnşaatın ihtiyacına ve özelliğine göre içerlerinde sigorta, şalter, sayaç, bir ve üz fazlı topraklı priz bulunur.

Kondulet Buat: Dökme alüminyumun gri epoksi fırın boya ile boyanmasıyla imal edilen tesisatta dirsek olarak dönüşlerde, kablo çekmede, tesisat içindeki kablolara ek yapmada ve bakımda kolaylık sağlamaktadır. 1/2¨ ile 1¨(inç) arasında değişik ebatlarda üretilmektedir.

İnşaatın ihtiyacına ve özelliğine göre içerlerinde sigorta, şalter, sayaç, kaçak akım koruma rölesi, bir ve üz fazlı topraklı priz bulunur.

Elektrik İşletme Araçları (İşletme Araçları): Tüm olarak ya da ayrı bölümler halinde elektrik enerjisinin kullanılmasını sağlayan araçlardır.

Peşel Boru: Bu boru çeşidi ince çelik saçtan yapılır. İç kısmı yalıtımsızdır, paslanmaya karşı özel bir madde ile kaplanır. Eski evlerde sıva altı tesisatlarında görülebilirler. Günümüzde kullanılmamaktadır. TS-7’ye göre boru çapları 8–14–18–26–37 mm’dir.

Kablolar; elektrik enerjisini iletmeye yarayan, dışarıya karşı yalıtılmış, bir veya birden çok damardan oluşan yalıtılmış iletkendir. Bir sinyal iletmede de kullanılırlar.

Elektrik Tesisatçıları Türkiye’nin herhangi bir yerinde bu yönetmeliğin kapsamına giren işleri yapabilmek için herhangi bir işletmeye başvurarak kayıt yaptırmak zorundadır. İşyerinin bulunduğu yerin dışında yapılacak tesisler için, tesisin bulunduğu yerdeki işletmeye ayrıca kayıt yaptırması gerekmez. Bu durumda tesisatçının Elektrik Mühendisleri Odası’ndan alacağı serbest mühendislik yapabileceğini gösterir belge ya da yetkili elektrik tesisatçısının (elektrikle ilgili fen adamı) bağlı bulunduğu meslek odasına kayıtlı olduğunu gösterir belgenin bir örneğini vermesi yeterlidir. Kayıt için tesisatçının:

• Yasalar çerçevesinde yetkili kuruluştan alacağı ve serbest tesisatçı olarak çalışabileceklerini kanıtlayan belgeyi her yılın başında işletmeye vermesi zorunludur.
• Gerektiğinde kendisine bildiriler gönderilebilmesi için elektrik tesisatçısının iş yapacağı yerdeki işletmeye yasal işyeri adresini, bu yoksa konut adresini (adres değiştiğinde en geç bir hafta içinde yeni adresini) bildirmesi zorunludur.
• Vergi karnesine ya da vergiden muaflık karnesine bağlı olarak elektrik tesisatçısının işletmeye kaydedileceği yıla ait bu karneleri, vergi karnesi olmak zorunda olmayan tesisatçının da yaptığı işin cinsine göre bağlı bulunduğu vergi dairesinden tesis veya proje yapma mükellefi olduğuna dair bir belgeyi her yıl işletmeye vermesi zorunludur.
• İşletmeler kendilerine kaydolan elektrik tesisatçılarının isimlerini her takvim yılının sonunda bu kimselerin bağlı olduğu vergi dairelerine bildirecektir.
• Kamu kuruluşlarının ve özel kuruluşların, görevli mühendislerine veya yetkili elektrik tesisatçılarına kendi kuruluşlarına ait yerler için yaptıracakları projelerde, hazırlayanların ad ve imzalarının bulunması zorunlu olup bunlardan ayrıca serbest çalıştıklarını kanıtlayan belgeler istenmeyecektir.
• Aynı şekilde bu gibi kuruluşlara ait tesislerin yapımında çalışan ve kuruluşta görevli olan yetkili elektrik tesisatçılarından, serbest çalışan tesisatçılardan istene belgeler istenmeyecektir.

Bu bilgilerden de anlaşıldığı gibi, elektrik tesisatçılarının işletmeye kaydolması kapsamında tesisatçının kayıt için seçeneklerde yer alan işlemlerin tümünü yapması gerekmektedir, dolayısıyla doğru cevap E’dir.

Uygulama projesi (Yapım çizimleri ve hesapları), tesisin yapımına başlanmadan önce, onaylanmış kesin projesine göre, imalatçı firmaların seçilen cihazlarının tip ve ölçüleri kullanılarak elektrik işleri yüklenicisi tarafından hazırlanacak projedir, dolayısıyla doğru cevap C’dir.

Seçeneklerde yer alan diğer terimlerin tanımları şöyledir:

Etüt-öneri raporu genel olarak, hazırlanacak projenin esaslarına ilişkin açıklamaları, bu esasların kabulü için zorunlu nedenlerle, teknik ve ekonomik hesapları gösteren raporu ifade eder.

Metraj listesi, proje kapsamında yapılacak her iş kaleminin miktarını gösteren listeyi ifade eder.

Detay resimleri, yapılacak özel imalatı veya tesis elemanlarının birbirleri ile ilgisini etraflı bir şekilde anlatmak için plan, kesit, görünüş şeklinde hazırlanmış büyük ölçekli çizimleri ifade eder.

Ön proje, tesisin hangi gereçlerle ve nasıl yapılacağını gösteren açıklama, şema, plan ve resimlerle, bunların düzenlenmesine dayanak olan hesap ve raporlardan oluşan projeyi ifade eder.

Pek çok durumda, arıza birden fazla arıza belirtisiyle kendini göstermektedir.

Bu nedenle de muayene işlevi bütün olası arıza belirtilerine yönelik olarak yürütülmelidir.

Arızalı duruma yaklaşırken iki yol önerilmektedir.

  Soyut durum muayenesi

• Bak
• Dinle
• Hisset
• Kokla

  Somut durum muayenesi

• Ölçü aletlerini kullan

Görme alanı içerisinde parlak bir ışık kaynağı olduğunda net bir görüş olamayacağından, parıltı aydınlatmanın ana faktörlerinden biri olmaktadır. Parlaklık görme duygusunun duyarlılığını azaltır, yani görme azalır. Cevap A'dır.

Büyüklüğü ya da tipi ne olursa olsun, bütün enkandesan flamanlı lambalar cam bir tüp ve flamana sahiptirler. Enkandesan flamanlı lamba, elektrik akımına karşı gösterilen zorluk dolayısıyla akkor olacak kadar ısıtılmış flamanı vasıtasıyla ışık üretir. Bu tip lambaların çoğu Watt başına 11 ile 22 Lümen ışık akısı üretebilirken bazılarında bu değer 33 Lümene kadar çıkabilmektedir. Enkandesan lambaların flamanları başlangıçta karbondan yapılmaktaydı. Günümüzde ise yüksek ergime noktası, daha iyi ışıma karakteristiği ve sıcağa soğuğa dayanıklılığı gibi sebeplerden ötürü flaman malzemesi olarak tungsten kullanılmaktadır. Enkandesan lambalarda meydana gelen buharlaşma zamanla ampulü karartmakta, ışık verme kapasitesini azaltmakta ve sonuç olarak flamanın yanmasına sebep olmaktadır. Cam tüpü kuvars camından yapılmış olup, tungsten flamanın buharlaşmasının önüne geçmek için kuvars camlı tüp içerisine iyot gazı doldurulmuştur. Cevap E'dir.

Geçikmeli Karekterli Buşonlar Kuvetli akım tesislerinde özellikle asenkron makinelerin korunmasında kullanılırlar. Asenkron motorlar ilk kalkışlarında nominal akımlarının (5-6) katı kadar akım çekerler. Tembel karakteristikli sigorta kullanıldığında motorun yol alma süresi içinde bu sigortalar devreyi açmaz.

Elektrik tesisat projeleri; yürürlükteki kanun, yönetmelik, şartnameler, TSE ve uluslararası standartlara uygun olarak hazırlanmalıdır. Projelerin çizimi için ön şart mimari planlardır. Mimari planlar enerji giriş ve dağıtımı için önemlidir.

En içte canlı hat adı verilen iletken, onun üstünde yalıtkan, yalıtkanın üzerinde ise hasır şeklinde örülmüş Faraday kafesi görevi gören metal örgü ve en dışta koruyucu kılıftan oluşan kablo koaksiyel kablo olarak adlandırılır. Radyo frekans sinyallerinin aktarılmasında kullanılır. Antenlerin verici ile alıcı arasında, bilgisayar ağ bağlantılarında ve kablolu TV yayını dağıtımlarında kullanılırlar. Örnek bir koaksiyel kablo Şekil 1'de gösterilmektedir.

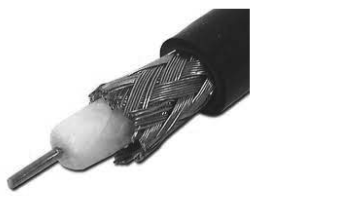

Şekil 1. Koaksiyel kablo

Doğru cevap E'dir.

Sistem, aynı anda değişik dillerde yayını yapılan programları TV prizlerine iletebilecek özellikte olmalıdır. D seçeneği yanlıştır.
